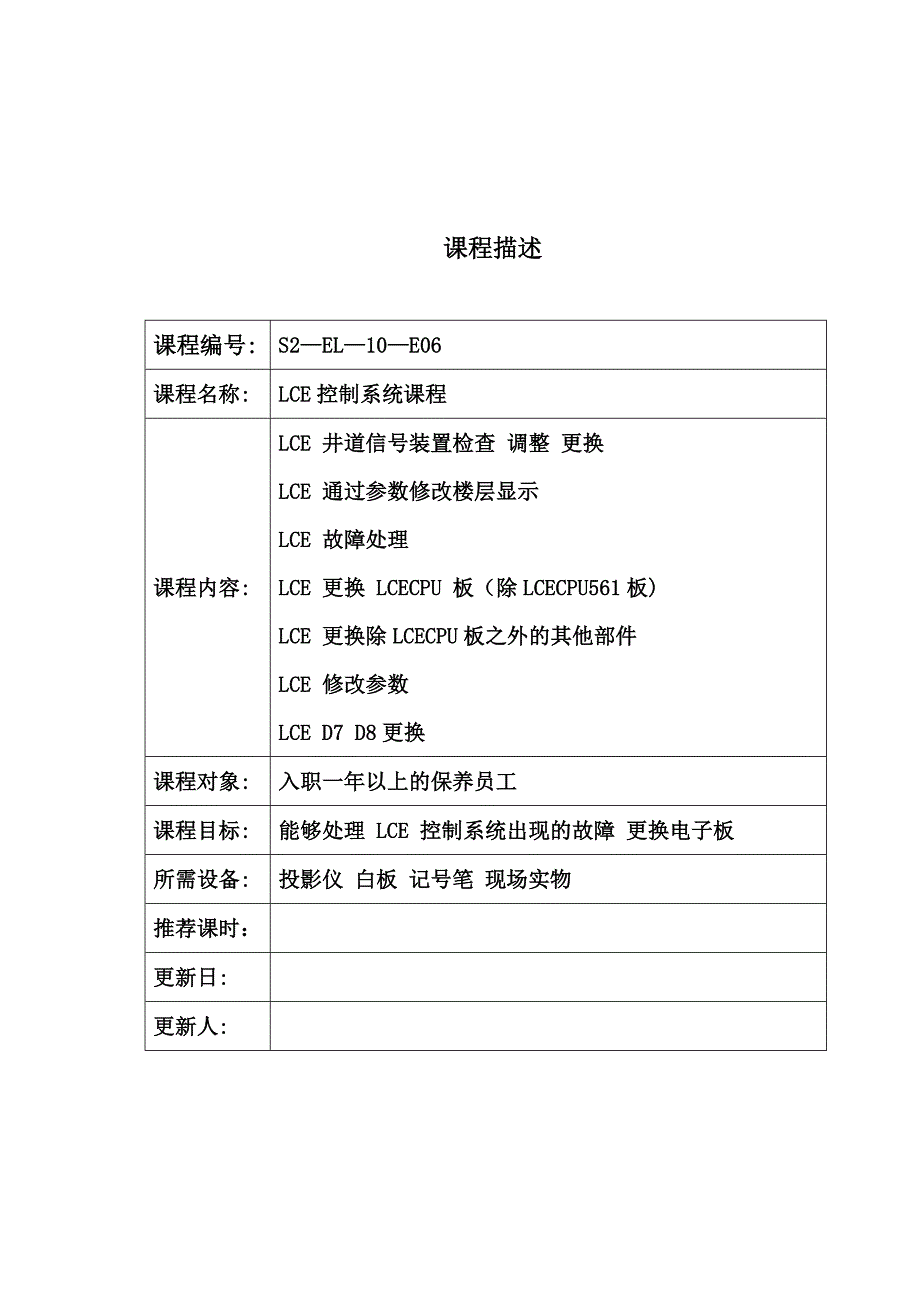

课程描述课程编号:S2—EL—10—E06课程名称:LCE控制系统课程课程内容:LCE 井道信号装置检查 调整 更换LCE 通过参数修改楼层显示LCE 故障处理LCE 更换 LCECPU 板（除LCECPU561板)LCE 更换除LCECPU板之外的其他部件LCE 修改参数LCE D7 D8更换课程对象:入职一年以上的保养员工课程目标:能够处理 LCE 控制系统出现的故障 更换电子板所需设备:投影仪 白板 记号笔 现场实物推荐课时：更新日:更新人:目 录1 LCE井道信号装置的检查 - 3 —1.1 杆型探头 - 3 —12 U型感应器 — 6 -2. LCE 通过参数修改楼层显示 - 9 -21 操作界面的介绍 - 9 —2.2 修改楼层显示 - 9 —3 LCE 故障处理 - 10 —3.1 读取故障 — 10 -32 故障处理 - 10 —4 LCE 更换LCECPU 板（除LCECPU561外） — 10 —41 LCECPU 板的类型 — 10 —4.2 更换 LCECPU 板 - 11 -5 LCE 更换除LCECPU板之外的其他部件 - 12 -5.1 机房部份： LCEADO 板 - 12 —5。
2 轿厢部份 — 15 —6 LCE 修改参数 — 17 —61 菜单介绍 — 17 —62 修改参数 — 17 —7 LCE D7 D8更换 - 18 —71 LCE D7 更换 - 19 -72 LCE D8 更换 - 19 -1 LCE井道信号装置的检查 1.1 杆型探头30 61:U/N 探头 77U/N 探头杆型探头 30 61:U/N 组成电梯的门区 平层系统杆型77U/N 组成电梯的终端减速系统，根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5—2-1下面是探头的井道布置图和安装尺寸12 U型感应器U 型感应器由 30 61：U/N 组成电梯的门区 平层系统 杆型77U/N 组成电梯的终端减速系统，根据梯速需要加77：SU 型感应器由 U 型的铝板触发 每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2—1下面是U型感应器的井道布置图和安装尺寸2 LCE 通过参数修改楼层显示2.1 操作界面的介绍22 修改楼层显示例:把4层的楼层显示从 4 改为 5步骤动作显示注释1置RDF 开关为ON的位置F1 0021安全回路断开2按下菜单按钮E3按下菜单按钮3按三次4按ACCEPT按钮3—15按箭头按钮上3-26按ACCEPT按钮FLr 17按箭头按钮上FLr 4按三次8按ACCEPT按钮49按箭头按钮上510按ACCEPT按钮5保存11断电 再送电F1 002112置RDF 开关为OFF的位置电梯回到正常壮态5层的楼层显示会自动显示 6 ,以此类推。
3 LCE 故障处理31 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码，当前的故障能实时显示，故障排除后故障码能保存（最多99个)，也可以清除全部故障 E–1 读取存储的故障 E–2–1清除存储的故障 3.2 故障处理按照 LCE 操作界面显示的故障码，对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外）4.1 LCECPU 板的类型 LCECPU 有三种： LCECPU20 LCECPU40 LCECPUnc LCECPU20 LCECPU40 用于MINI LCECPUnc 用于MONO SMONO TRANSYS 42 更换 LCECPU 板 当LCECPU 板上的change board 红灯点亮及某个功能不能实现 确认电子板问题时，需要更换 LCECPU 板更换部骤：42.1 断电 拆掉LCECPU板前面的LCECAN板(如果有） 拔下所有连接插头 取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2。
3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头，装回LCECAN板.45 送电 ,做 5—7-1 做 5-2-14.26 按照功能表设置所有菜单4.27 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现 确认电子板问题时，需要更换电子板,换板后，要确认全部功能正常.51 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致，做 5—7-1LCEREC 板 直接更换LCEGTW 板更换后，做5—7—1LCEGTWO 板确保新板上的封插与旧板一致 更换后，作 5—7—1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份 LCECCB板 更换完电子板后做 5—7—1 LCECOB板 更换电子板后做 5—7-1LCECEB 板 更换电子板后做 5-7-1 6 LCE 修改参数61 菜单介绍LCE 控制系统共有9个部份的菜单，如下: E 故障显示 1 电梯参数 2 V3F16es 驱动的参数 3 楼层标志 4 显示 5 调试 6 驱动参数（根据驱动的不同 参数不一样） 7 电梯参数 8 外部群组参数 具体参数见附件2 6。
2 修改参数 参数需要修改时,根据电梯功能表，按照本资料的第 2.2 部份更改 7 LCE D7 D8更换 71 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤:71 断电，使用专用拔子，取下LCE D7 芯片72 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致7.1.3 做 5－7－1 做5－2－171.4 根据电梯功能表重新设置菜单7.15 快车运行检查电梯功能2 LCE D8 更换 当LCE D8 芯片损坏时，更换 LCE D8 芯片更换步骤:71 断电 拆掉金属面板72 使用专用拔子 取下LCE D8 芯片7.23 安装新的芯片 芯片的缺口要与电子板上的标记缺口位置一致4 做 5－7－1 做5－2－17.2.5 根据电梯功能表重新设置菜单72.6 快车运行检查电梯功能附件1： 附件2： 。
