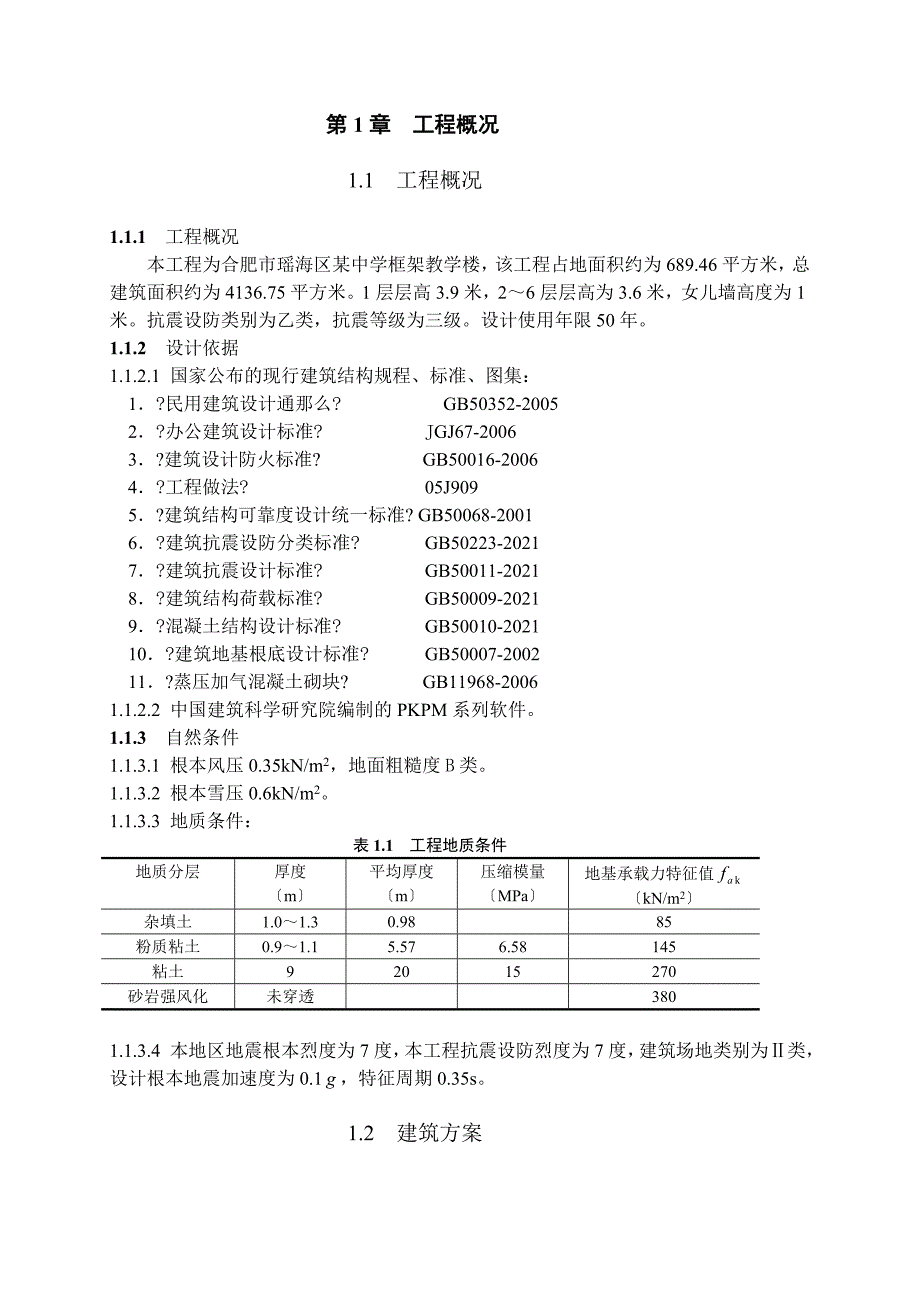

第1章 工程概况1.1 工程概况1.1.1 工程概况本工程为合肥市瑶海区某中学框架教学楼，该工程占地面积约为689.46平方米，总建筑面积约为4136.75平方米1层层高3.9米，2～6层层高为3.6米，女儿墙高度为1米抗震设防类别为乙类，抗震等级为三级设计使用年限50年1.1.2 设计依据1.1.2.1 国家公布的现行建筑结构规程、标准、图集：1．?民用建筑设计通那么? GB50352-20052．?办公建筑设计标准? JGJ67-20063．?建筑设计防火标准? GB50016-20064．?工程做法? 05J9095．?建筑结构可靠度设计统一标准? GB50068-20016．?建筑抗震设防分类标准? GB50223-20217．?建筑抗震设计标准? GB50011-20218．?建筑结构荷载标准? GB50009-20219．?混凝土结构设计标准? GB50010-202110．?建筑地基根底设计标准? GB50007-200211．?蒸压加气混凝土砌块? GB11968-20061.1.2.2 中国建筑科学研究院编制的PKPM系列软件。
1.1.3 自然条件1.1.3.1 根本风压0.35kN/m2，地面粗糙度B类1.1.3.2 根本雪压0.6kN/m21.1.3.3 地质条件：表1.1 工程地质条件地质分层厚度〔m〕平均厚度〔m〕压缩模量〔MPa〕地基承载力特征值〔kN/m2〕杂填土1.0～1.30.9885粉质粘土0.9～1.15.576.58145粘土92015270 砂岩强风化未穿透3801.1.3.4 本地区地震根本烈度为7度，本工程抗震设防烈度为7度，建筑场地类别为Ⅱ类，设计根本地震加速度为0.1，特征周期0.35s1.2 建筑方案1.2.1 设计标高建筑物室内地坪标高：0.00m，室内外高差0.45m1.2.2 平面布置方案〔见建筑施工图〕1.2.3 不上人屋面做法〔选自?工程做法?05J909，编号：屋15－B5(90)〕自上而下：20mm厚1：3水泥砂浆面层；10mm厚低标号砂浆隔离层；改性沥青防水卷材；20mm厚1：3水泥砂浆找平层；90mm厚憎水膨胀珍珠岩板保温层；最薄30mm厚LC5.0轻集料混凝土2％找坡层；120mm厚现浇钢筋混凝土屋面板1.2.4 楼面做法〔选自?工程做法?05J909，编号：楼17A〕自上而下：20mm厚磨光石材板，水泥浆擦缝；30mm厚1：3干硬性水泥砂浆结合层，外表撒水泥粉；水泥浆一道；120mm厚现浇钢筋混凝土楼板。
1.2.5 卫生间楼面做法〔选自?工程做法?05J909，编号：楼13A〕自上而下：10mm厚地砖，干水泥擦缝；20mm厚1：3干硬性水泥砂浆结合层，外表撒水泥粉；2mm厚聚合物水泥基防水涂料；1：3水泥砂浆找坡层抹平；水泥浆一道；120mm厚现浇钢筋混凝土楼板1.2.6 顶棚做法〔选自?工程做法?05J909，编号：棚4A2〕自内而外：素水泥浆一道甩毛；3mm厚1：0.5：1水泥石灰膏砂浆打底；5mm厚1：0.5：3水泥石灰膏砂浆；5mm厚底基防裂腻子分遍找平；2mm厚面层耐水腻子刮平；面浆饰面1.2.7 墙身及内墙面做法〔选自?工程做法?05J909，编号：内墙4D〕自内而外：240mm厚加气混凝土砌块填充墙，水泥砂浆砌筑；3mm厚外加剂专用砂浆打底刮糙；8mm厚1：1：6水泥石灰膏砂浆划出纹道；5mm厚1：0.5：2.5水泥石灰膏砂浆找平；面浆饰面1.2.8 外墙面做法〔选自?工程做法?05J909，编号：外墙4D〕自内而外： 3mm厚专用聚合物砂浆底面刮糙；9mm厚1：3专用水泥砂浆划出纹道；10mm厚1：2.5水泥砂浆面层1.2.9 门窗做法窗户均采用塑钢窗入户门为防盗门，套内门为木门。
1.3 结构方案1.3.1 结构选型1.3.1.1 竖向承重结构：框架结构混凝土强度等级为C30，钢筋采用HRB4001.3.1.2 根底：柱下独立根底1.3.2 结构布置：见图1.1 传力路径：楼板－梁－柱－根底第2章 框架计算简图2.1 构件尺寸确定 主梁截面尺寸确定AB，CD跨L=6000mm，h=(1/15～1/10)L=400～600mm，取h=500mm；b=(1/3～1/2)h，取b=250mm，梁截面b×h=250mm×500mmBC跨L=2400mm，h=(1/15～1/10)L=160～240mm，取h=400mm；b=(1/3～1/2)h，取b=200mm，梁截面b×h=200mm×400mm 次梁截面尺寸确定h=(1/18～1/12)L=250～375mm，取h=400mm；b=200mm次梁截面b×h=200mm×400mm 板厚确定楼板和屋面板厚度取120mm 柱截面尺寸确定一般可通过满足轴压比限值进行截面估算，本教学楼抗震等级为三级，柱轴压比限值为=0.85，各层重力荷载代表值近似取15kN/m由结构平面布置图得中柱的负载面积为[(4.5＋4.5)/2]×[(2.4+6)/2]=18.9m2。
竖向荷载产生的轴力估计值为=1.25×15×18.9×5=1117.875kN7度设防时，地震作用下轴力放大系数为1.05，即N=1.05=1860.469kN估算公式：柱截面面积A≥＝153063.012mm2 底层柱截面为b×h=500mm×500mm，其他层为400mm×4002.2 一榀框架计算简图 一榀框架计算简图 框架柱嵌固于根底顶面底层柱高从根底顶面算至二楼楼面，室内外高差为450mm，根底顶面至室外地坪取500mm，故底层柱高为4850mm，其余层柱高为3600mm由此可绘制出框架计算简图如图2.1所示图2.1 一榀框架计算简图第3章 竖向荷载作用下框架内力计算3.1 恒荷载3.1.1 恒载计算 屋面〔选自?工程做法?05J909，编号：屋15－B5(90)〕面层： 20mm厚水泥砂浆 0.02×20=0.4kN/m2 隔离层： 10mm厚低标号砂浆 0.01×20=0.2kN/m2 柔性防水层： 改性沥青防水卷材 0.4kN/m2 找平层： 20mm厚水泥砂浆 0.02×20=0.4kN/m2 保温层： 90mm厚憎水膨胀珍珠岩板 0.09×4=0.36kN/m2 找坡层： 轻集料混凝土〔平均厚度100mm〕 0.1×14=1.4kN/m2 找平层： 20mm厚水泥砂浆 0.02×20=0.4kN/m2 结构层： 120mm厚现浇钢筋混凝土板 0.12×25=3kN/m2抹灰层： 15mm厚石灰砂浆 0.015×17=0.26kN/m2吊顶： 0.25kN/m2 合计： 7.07kN/m27.1kN/m23.1.1.2 楼面〔选自?工程做法?05J909，编号：楼17A〕 面层： 20mm厚磨光石材板 0.01×28=0.56kN/m2 结合层： 30mm厚水泥砂浆 0.02×30=0.6kN/m2 结构层： 120mm厚现浇钢筋混凝土板 0.12×25=3kN/m2 抹灰层： 15mm厚石灰砂浆 0.015×17=0.26kN/m2 吊顶： 0.25kN/m2 合计： 4.67kN/m24.7kN/m2 卫生间地面〔选自?工程做法?05J909，编号：楼13A〕 面层～找坡层： 荷载取自?工程做法? 2kN/m2 结构层： 120mm厚现浇钢筋混凝土板 0.12×25=3kN/m2 抹灰层： 15mm厚石灰砂浆 0.015×17=0.26kN/m2 吊顶： 0.25kN/m2 合计： 5.6kN/m23.1.1.4 梁自重1.b×h=250mm×500mm自重： 0.25×(0.50－0.12)×25=2.375kN/m16mm厚梁侧抹灰： 0.016×(0.45－0.12)×2×17=0.224kN/m合计： 2.287kN/m2.b×h=200mm×400mm自重： 0.20×(0.4－0.12)×25=1.75kN/m16mm厚梁侧抹灰： 0.016×(0.4－0.12)×2×17=0.19kN/m 合计： 1.94kN/m3.1.1.5 墙自重1.二～五层纵墙 底部五皮、顶部斜砌两皮共七皮灰砂砖：0.24×(0.053＋0.01)×7×20=2.117kN/m 加气混凝土砌体： 0.24×(3.6－0.4－0.063×7)×7=4.64kN/m 内墙16mm厚面层： 0.016×(3.6－0.4)×17=1.31kN/m 外墙22mm厚面层： 0.。
