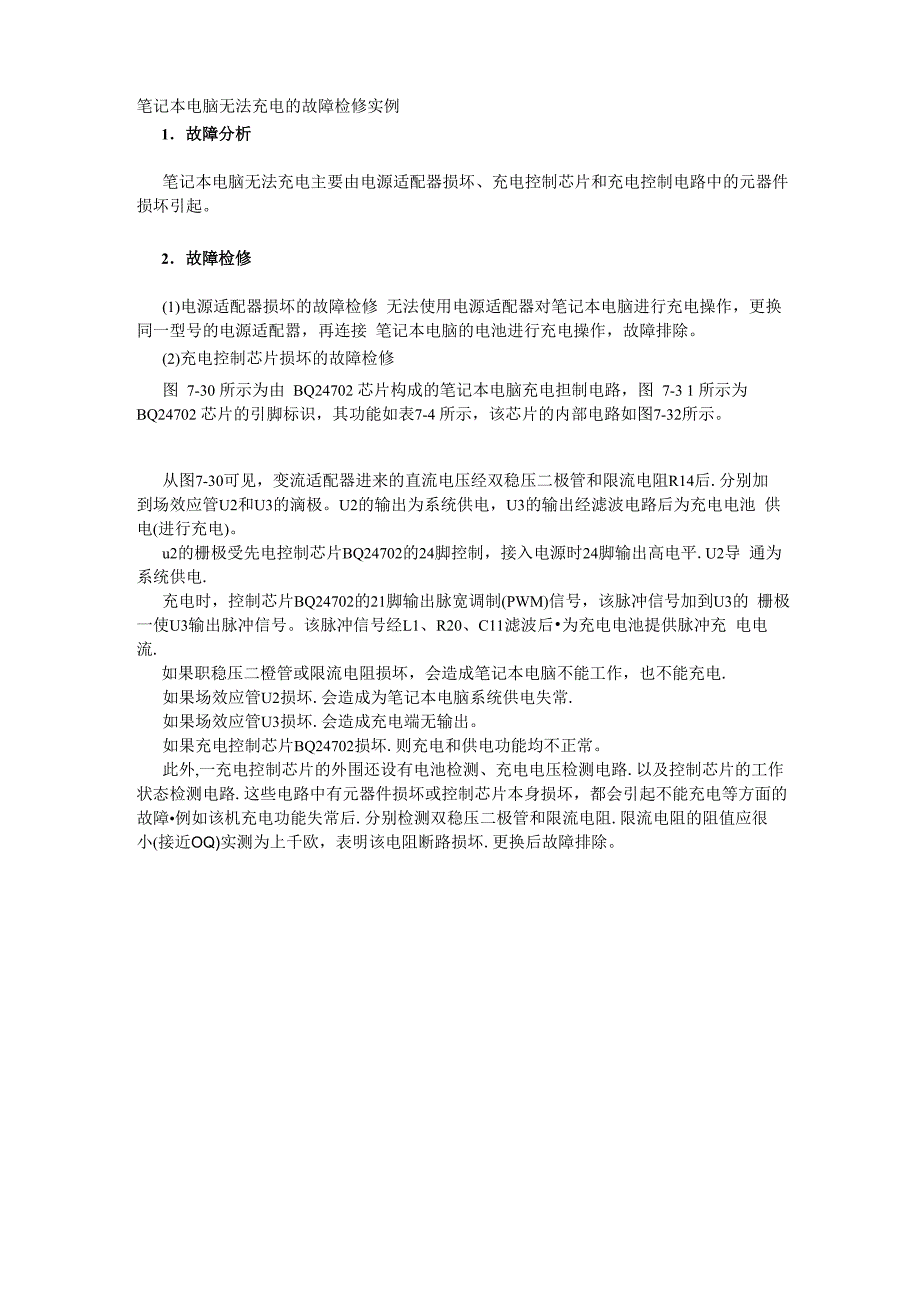

笔记本电脑无法充电的故障检修实例1．故障分析笔记本电脑无法充电主要由电源适配器损坏、充电控制芯片和充电控制电路中的元器件 损坏引起2．故障检修(1)电源适配器损坏的故障检修 无法使用电源适配器对笔记本电脑进行充电操作，更换同一型号的电源适配嚣，再连接 笔记本电脑的电池进行充电操作，故障排除2)充电控制芯片损坏的故障检修图 7-30 所示为由 BQ24702 芯片构成的笔记本电脑充电担制电路，图 7-3 1 所示为 BQ24702 芯片的引脚标识，其功能如表7-4 所示，该芯片的内部电路如图7-32所示从图7-30可见，变流适配器进来的直流电压经双稳压二极管和限流电阻R14后.分别加 到场效应管U2和U3的滴极U2的输出为系统供电，U3的输出经滤波电路后为充电电池 供电(进行充电)u2的栅极受先电控制芯片BQ24702的24脚控制，接入电源时24脚输出高电平.U2导 通为系统供电.充电时，控制芯片BQ24702的21脚输出脉宽调制(PWM)信号，该脉冲信号加到U3的 栅极一使U3输出脉冲信号该脉冲信号经L1、R20、C11滤波后•为充电电池提供脉冲充 电电流.如果职稳压二橙管或限流电阻损坏，会造成笔记本电脑不能工作，也不能充电.如果场效应管U2损坏.会造成为笔记本电脑系统供电失常.如果场效应管U3损坏.会造成充电端无输出。
如果充电控制芯片BQ24702损坏.则充电和供电功能均不正常此外,一充电控制芯片的外围还设有电池检测、充电电压检测电路.以及控制芯片的工作 状态检测电路.这些电路中有元器件损坏或控制芯片本身损坏，都会引起不能充电等方面的 故障•例如该机充电功能失常后.分别检测双稳压二极管和限流电阻.限流电阻的阻值应很 小(接近OQ)实测为上千欧，表明该电阻断路损坏.更换后故障排除。
