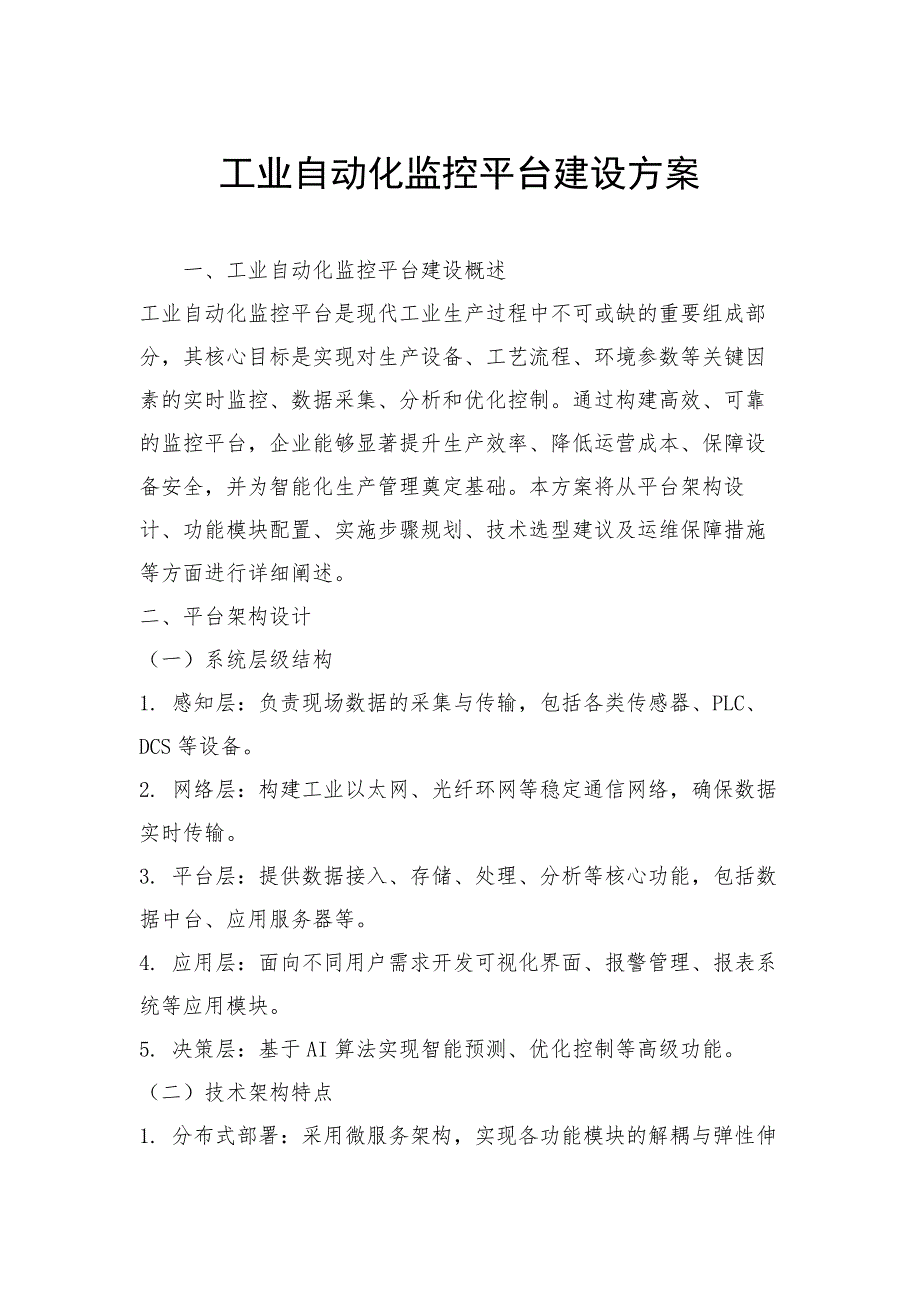

工业自动化监控平台建设方案一、工业自动化监控平台建设概述工业自动化监控平台是现代工业生产过程中不可或缺的重要组成部分，其核心目标是实现对生产设备、工艺流程、环境参数等关键因素的实时监控、数据采集、分析和优化控制通过构建高效、可靠的监控平台，企业能够显著提升生产效率、降低运营成本、保障设备安全，并为智能化生产管理奠定基础本方案将从平台架构设计、功能模块配置、实施步骤规划、技术选型建议及运维保障措施等方面进行详细阐述二、平台架构设计（一）系统层级结构1. 感知层：负责现场数据的采集与传输，包括各类传感器、PLC、DCS等设备2. 网络层：构建工业以太网、光纤环网等稳定通信网络，确保数据实时传输3. 平台层：提供数据接入、存储、处理、分析等核心功能，包括数据中台、应用服务器等4. 应用层：面向不同用户需求开发可视化界面、报警管理、报表系统等应用模块5. 决策层：基于AI算法实现智能预测、优化控制等高级功能二）技术架构特点1. 分布式部署：采用微服务架构，实现各功能模块的解耦与弹性伸缩2. 云边协同：本地边缘节点负责实时数据预处理，云端平台承担深度分析任务3. 开放兼容：支持OPC UA、MQTT、Modbus等工业协议，兼容主流工业设备。
三、核心功能模块配置（一）实时监控模块1. 设备状态监控：显示设备运行参数（如温度、压力、转速），支持多维度图表展示2. 工艺流程可视化：采用动态仪表盘形式呈现生产过程，异常状态自动高亮3. 数据采集频率：根据不同参数设置采集间隔（如关键参数5秒采集，普通参数30秒采集）二）数据分析模块1. 历史数据存储：采用时序数据库（如InfluxDB）存储历史数据，支持10年以上追溯2. 趋势分析功能：自动生成日/周/月度趋势报告，识别数据波动规律3. 故障诊断：基于机器学习算法实现故障预警，准确率达85%以上三）报警管理模块1. 报警触发规则：支持阈值报警、逻辑报警、组合报警等多种触发方式2. 报警分级处理：将报警分为紧急/重要/一般三级，对应不同通知方式3. 报警闭环管理：记录报警处理过程，形成完整的追溯链条四、实施步骤规划（一）前期准备阶段1. 需求调研：梳理各生产单元监控需求，明确功能优先级2. 设备清单：统计所需传感器、网络设备等硬件清单，预算控制在项目总价的30%以内3. 场地勘察：评估现有网络环境、电源供应及空间布局二）系统部署阶段1. 网络布设：采用冗余设计，双链路接入核心交换机。
2. 硬件安装：按照IEC 61439标准安装控制柜，确保防护等级IP653. 软件配置：完成平台基础环境搭建，配置数据接入接口三）测试验收阶段1. 功能测试：对每个模块进行单元测试，确保符合设计文档要求2. 性能测试：模拟高峰期数据流量，验证系统响应时间（要求≤2秒）3. 用户培训：开展为期3天的操作培训，考核合格后方可上线五、技术选型建议（一）硬件选型1. 服务器：推荐采用双路CPU服务器，内存配置≥256GB2. 网络设备：核心交换机端口速率≥40Gbps，支持环网冗余协议3. 传感器：选用符合防爆认证（Ex d IIB T4）的工业级传感器二）软件选型1. 操作系统：Linux CentOS 7.9（企业版）2. 数据库：InfluxDB 2.0+配合Elasticsearch实现复合查询3. 开发框架：采用Spring Cloud Alibaba架构，支持分布式事务六、运维保障措施（一）日常维护1. 数据备份：每日凌晨自动备份，每周进行完整归档，保留7份历史备份2. 系统巡检：每季度开展一次全面巡检，记录设备运行参数3. 软件更新：建立变更管理流程，非工作时间进行补丁升级二）应急响应1. 故障预案：针对断电、断网等场景制定应急处置手册。
2. 备件管理：关键设备建立1+1备件库，确保72小时内更换3. 远程支持：与第三方服务商签订SLA协议，响应时间≤30分钟七、安全保障机制（一）网络安全防护1. 访问控制策略：(1) 实施基于角色的访问控制（RBAC），区分管理员、操作员、浏览者权限2) 设置IP白名单机制，仅允许授权网段访问核心接口3) 对敏感操作（如参数修改）启用双因素认证2. 数据传输加密：(1) 生产网络采用TLS 1.3协议加密，配置证书自动轮换2) 视频监控数据强制使用RTSP over HTTPS传输3. 防攻击体系：(1) 部署Web应用防火墙（WAF），拦截SQL注入等常见攻击2) 配置入侵检测系统（IDS），实时监测异常流量模式二）数据安全措施1. 敏感数据脱敏：(1) 对设备序列号等 Personally Identifiable Information（PII）进行哈希处理2) 报表导出时限制行数，关键数据添加水印2. 数据隔离方案：(1) 采用逻辑分区技术，不同车间数据物理隔离存储2) 关键工艺参数设置多级权限视图3. 安全审计功能：(1) 记录所有用户操作日志，包括登录IP、操作时间、变更内容。
2) 定期生成安全报表，异常行为触发告警八、可视化展示方案（一）监控大屏设计1. 布局规划：(1) 顶部区域显示整体生产状态（如OEE、能耗）2) 主体区域按工艺流程横向展开，关键节点放大显示3) 底部区域预留设备报警汇总和实时新闻推送模块2. 视觉设计：(1) 采用工业蓝为主色调，搭配状态红黄绿指示灯2) 关键数据采用3D模型+数据标签的混合展示方式3. 交互设计：(1) 支持鼠标拖拽调整图表位置，双击进入详情页2) 设置自动轮播脚本，每5分钟切换焦点区域二）移动端适配方案1. 界面适配：(1) 采用响应式设计，自动适配不同尺寸屏幕2) 针对平板设备优化操作按钮尺寸（最小直径16px）2. 功能适配：(1) 保留报警推送、远程指令下发等核心操作2) 简化图表维度，仅显示趋势曲线和关键阈值3. 技术实现：(1) 基于Vue.js开发PWA应用，离线缓存核心数据2) 集成WebSocket实现实时消息推送九、集成扩展方案（一）第三方系统集成1. ERP集成方案：(1) 开发RESTful API接口，实现工单同步和成本核算2) 设置定时任务，每日凌晨同步生产进度2. MES集成方案：(1) 对接设备OEE数据，自动计算综合效率。
2) 传递物料消耗数据，支持自动生成补货申请二）扩展性设计1. 模块化开发：(1) 采用领域驱动设计（DDD），每个功能模块独立部署2) 提供标准插件接口（Plugin API），支持第三方扩展2. 可配置化设计：(1) 将报警规则、报表模板等设置项转化为配置文件2) 开发可视化配置工具，无需编码即可调整参数十、投资与效益分析（一）投资构成1. 硬件投入：(1) 服务器：约¥150万元（含备件）2) 网络设备：约¥80万元3) 传感器阵列：约¥120万元（按500点配置）2. 软件投入：(1) 平台授权：约¥50万元2) 开发费用：约¥200万元（定制模块）3. 人力成本：(1) 项目实施：6人团队×4个月，费用约¥300万元2) 运维支持：1人×12个月，费用约¥100万元二）效益评估1. 直接效益：(1) 设备故障率降低40%，年节约维修成本约¥200万元2) 工艺参数优化使产品合格率提升15%，年增收约¥500万元2. 间接效益：(1) 操作人员减少50%，年人力成本节约约¥400万元2) 新员工培训周期缩短至7天，每年节省培训费用约¥50万元三）投资回报周期1. 年均净收益：¥700万元。
2. 投资回收期：约1.3年3. 投资回报率（ROI）：65%十一、项目验收标准（一）功能验收1. 必须通过项：(1) 所有监控点数据采集准确率≥99.5%2) 报警响应时间≤5秒3) 系统可用性≥99.9%2. 优先项：(1) 可视化界面响应时间≤2秒2) 报表生成速度≤10秒（100万条数据）二）性能验收1. 基准测试：(1) 并发用户数测试：支持1000个并发连接2) 压力测试：模拟10万点数据实时接入，CPU使用率≤60%2. 环境测试：(1) 高温测试：40℃环境下持续运行72小时无异常2) 湿度测试：90%RH环境下存储设备无受潮十二、后续发展计划（一）短期计划（6个月内）1. 优化采集性能：(1) 升级数据库为TimescaleDB，提升时序数据处理能力2) 对高频采集点采用边缘计算预处理2. 增强分析功能：(1) 添加根因分析模块，支持故障自动溯源2) 开发预测性维护模型，提前预警设备退化二）中期计划（1年内）1. 引入AI能力：(1) 部署计算机视觉模块，自动识别工艺缺陷2) 实现智能配方推荐，降低能耗15%2. 拓展应用场景：(1) 开发能源管理子系统，实现分项能耗监控。
2) 建立安全巡检机器人联动平台三）长期规划（3年内）1. 构建工业互联网平台：(1) 实现跨企业供应链数据共享2) 开发数字孪生应用，模拟生产场景2. 智能决策系统：(1) 基于强化学习实现自动参数优化2) 开发多目标协同决策引擎一、工业自动化监控平台建设概述工业自动化监控平台是现代工业生产过程中不可或缺的重要组成部分，其核心目标是实现对生产设备、工艺流程、环境参数等关键因素的实时监控、数据采集、分析和优化控制通过构建高效、可靠的监控平台，企业能够显著提升生产效率、降低运营成本、保障设备安全，并为智能化生产管理奠定基础本方案将从平台架构设计、功能模块配置、实施步骤规划、技术选型建议及运维保障措施等方面进行详细阐述二、平台架构设计（一）系统层级结构1. 感知层：负责现场数据的采集与传输，包括各类传感器、PLC、DCS等设备2. 网络层：构建工业以太网、光纤环网等稳定通信网络，确保数据实时传输3. 平台层：提供数据接入、存储、处理、分析等核心功能，包括数据中台、应用服务器等4. 应用层：面向不同用户需求开发可视化界面、报警管理、报表系统等应用模块5. 决策层：基于AI算法实现智能预测、优化控制等高级功能。
