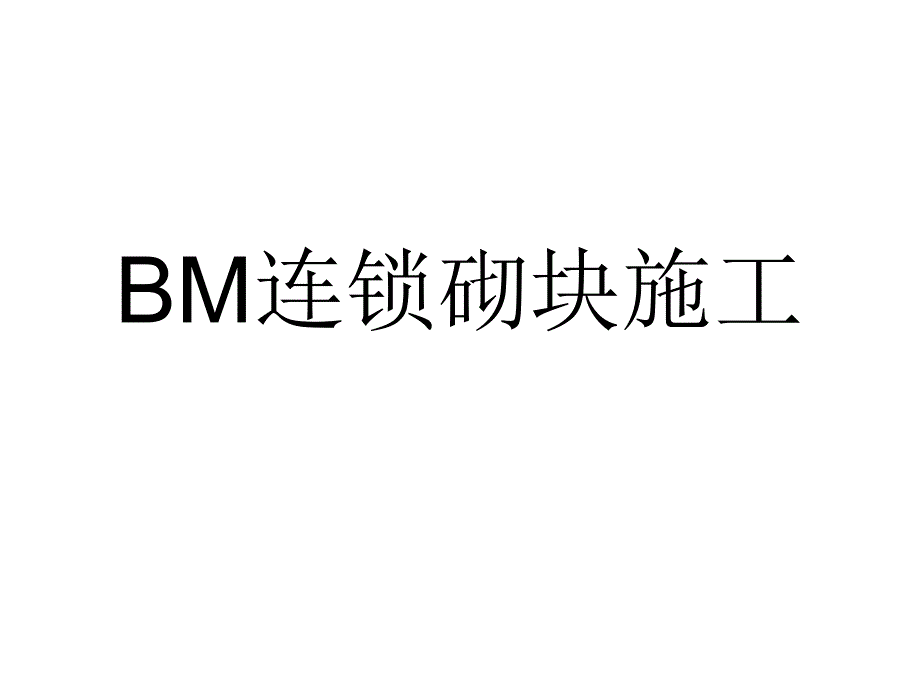

BM连锁砌块施工目录 1.工程概况 2.BM砌块的性能要求 3.BM砌块的块型介绍 4.主要节点分析 5.施工工艺 6.与砌体有关的试验 7.难点分析1.工程概况 1. 6#、7#楼性质是一类高层塔式住宅楼，8#楼性质是二类高层塔式住宅楼，建筑耐火等级地上是一级，地下是一级，建筑耐久年限为二级（50年） 2.本工程所有墙体均采用BM轻集料混凝土空心砖墙（包括人防层内墙） 3.各层防火墙均采用 200厚 BM轻集料混凝土空心砖墙，耐火极限大于3小时2.BM 砌块的性能要求项项目标标准要求单单位抗压强度平均值3.5MPa单块最小值2.8MPa平均值5.0MPa单块最小值4.0MPa密度设计要求800kg/m检验依据：GB/T152229-2002 轻集料混凝土空心砌块3.砌块块型以190砌块为例介绍砖型4.主要节点分析节点详图节点详图节点详图墙体交接处节点墙体交接处节点墙体交接处节点5.施工工艺1.施工工序 基层处理放线排砖植筋排块搁底砌筑墙体芯柱水平系梁施工面层清理粉刷石膏（干拌砂浆）打底2.砌筑前准备工作2.1浮尘等杂物清扫、剔凿，按设计图纸放出墙体控制线以及芯柱（或构造柱）、水平系梁等控制线。
2.2布置芯柱（或构造柱）、水平系梁（或现浇板带）、过梁，进行植筋芯柱配筋1.墙厚200mm时，配置112钢筋2.墙厚200mm时，配置212钢筋构造柱及芯柱的布置1.门窗洞口两侧2.墙长超过5m时，墙中段设置，墙长大于9m时设置2根以上芯柱或构造柱，且芯柱与框架柱、芯柱与芯柱之间的距离不宜4m3.转角、丁字墙、十字墙交接部位4.BM砌块与其他类型墙体连接处宜设置构造柱连接水平系梁的布置：墙半高或门洞上，设200高水平系梁，墙高大于4.2m时，除门洞上设置一道水平系梁外，在门洞上部的墙体的中部在加设一道水平系梁当墙宽小于100mm时，过梁需支设模板，当墙宽大于100mm时，采用U型块2.3 排块根据砌筑、灰缝等模数进行排块，灰缝厚度5mm，上下皮应错缝搭砌，其搭砌长度不宜小于小砌块的1/3且不小于90mm排块应考虑芯柱和水平系梁位置，从芯柱、门洞口开始排水平块，至主体结构处必须保证柔性连接，不符合模数时，用辅块调节或切割整砖；竖向排块时需考虑门洞标高，不符合模数时，可用辅块调节或用砼浇筑“坎台”2.4 水电管线在砌筑前按图纸位置提前安装到位，避免后期剃凿破坏墙体由下至上的线管，砌筑时将砌块套入；由上至下的线管，砌筑时将砌块侧面开槽，将管线套入砌块中。
如图 2.5 撂底 最底部处理，根据门洞等标高，灵活掌握1）实心砖砌筑2）砌块空洞中砼灌实3）浇筑砼坎台 4）厨房、卫生间、浴室等处宜采用现浇混凝土坎，高度为150mm 3.砌块龄期要大于28天，砌筑前不需洒水4.采用砌筑砂浆砌筑时1）粉料重量比一般为1：4（？）,宜采用机械搅拌2）灰缝厚度控制到5mm，砌筑时宜采用刮浆法砌筑，每次刮浆长度不宜大于800mm竖缝应顶浆砌筑，用皮槌敲实3）与框架柱、墙体交接部位宜采用柔性连接：5.BM砌块墙体不宜设置临时间断洞口6.需要移动砌体中的砌块或砌块被撼动时，应清除原砂浆，重新刮浆砌筑7.埋设固定各种设备的固定件时，应根据设备情况采取必要措施保证固定件锚固牢靠1）对于暖气片等较重设备的固定件应该用C20砼将相应砌块部位填实2）对于室外空调机等外挂设备，应在墙体中预埋空调机托板或托架，固定点处室外一侧的砌块孔洞应用C20微膨胀混凝土灌实3）对较大较重的外挂设备应采取附加钢筋混凝土芯柱等构造措施8.严禁在砌好的墙体上打凿洞口或用冲击钻成孔确需留孔时，可用无齿锯开孔 9.砌块每日砌筑高度不宜大于1.8米，低温季节应适当降低24h后方可继续砌筑砌体转角和交接部位应同时砌筑，对不能同时砌筑又必须留设临时间断处，应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。
10.芯柱、梁施工1）第一皮砖应切割出清扫口，以便清理遗落在孔内的杂物，2）芯柱筋应上、下生根与主体结构植筋连接，锚固长度1012d,搭接长度按规范要求3）砌筑2-3皮进行芯柱孔C20 砼浇筑，浇灌前先清除落地灰等杂物4）芯柱顶部处理如图11.水平系梁、过梁施工1）100、150宽墙体水平系梁、过梁需支设模板现浇成型2)150宽以上墙体水平系梁可用U型块兼做模板内部浇筑砼成型；门洞宽度不大于1.5m时，过梁下部用木方进行支撑，U型块兼模板砌筑，门洞宽度大于1.5m时，过梁支设模板现浇成型12.砌至梁底、板底部位时，至少间隔7d后，方可进行顶部砌筑，具体排块及砌筑组合参见图集11BJZ58 P17、18、19页13.墙体顶部处理 14.砌块墙体表面的平整度和垂直度不宜超过4mm、灰缝的厚度和饱满度应随时检查、校正偏差15.墙体与框架柱、粱、板及构造柱、剪力墙界面处应沿缝两侧通长铺玻纤网，网宽度不应小于200mm，且缝每侧宽度不应小于100mm.(玻纤网不宜小于165g/m2)挂网前应清除其层表面的浮灰、油污，待绷紧圈定后再作粉刷玻纤网搭接不小于150mm（钢板网）16.墙体粉刷应在墙体收缩稳定后进行，抹灰前墙面可不洒水，天气炎热干燥时，可在操作前l-2小时适度喷水，略显潮湿。
17.粉刷石膏墙体粉刷应在墙体收缩稳定后进行，抹灰前墙面可不洒水，天气炎热干燥时，可在操作前l-2小时适度喷水，略显潮湿分三遍施工1）石膏局部找补2）石膏找平3）石膏面层压光 6.BM砌块有关的实验1.小砌块、芯柱混凝土、砌筑砂浆检测每1w块为一检验批，小砌块、芯柱混凝土、砌筑砂浆试块的实验报告2.植筋检测（拉拔试验）检验检验 批容量样样本最小容量检验检验 批容量样样本最小容量小于905281500209115085011200321512801312013200507.难点分析 1.由于本工程内墙隔墙多数为100厚，且造型较多，与安装配合难度增大，增加了施工难度 2.由于BM连锁砌块的规格多样性造成了施工较繁琐 3.BM连锁砌块砌体的节点多样性及所需辅材的多样性决定了其施工难度较大，增加成本。
