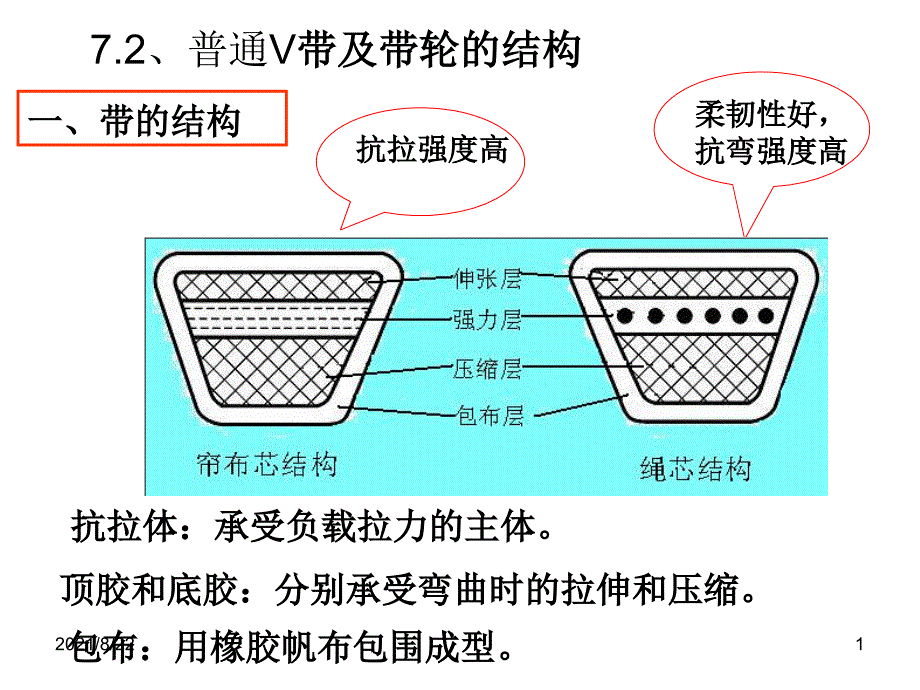

7.2、普通V带及带轮的结构带及带轮的结构抗拉体：承受负载拉力的主体抗拉体：承受负载拉力的主体顶胶和底胶：分别承受弯曲时的拉伸和压缩顶胶和底胶：分别承受弯曲时的拉伸和压缩包布：用橡胶帆布包围成型包布：用橡胶帆布包围成型一、带的结构一、带的结构抗拉强度高抗拉强度高柔韧性好，柔韧性好，抗弯强度高抗弯强度高2021/8/221 当带在带轮上弯曲时，带中保持长度和宽度不当带在带轮上弯曲时，带中保持长度和宽度不变的中性面称为节面变的中性面称为节面上面受拉变长变窄下面受压缩下面受压缩短变宽短变宽（长不变）（长不变）1.节面：节面：二、V带的主要参数 2.2.尺寸标准尺寸标准: : 按截面尺寸的不同分为按截面尺寸的不同分为Y Y、、Z Z、、A A、、B B、、C C、、D D、、E E共共7 7种型号，其截面种型号，其截面尺寸已标准化在同样的条件下，截面尺寸大则传递的功率就大尺寸已标准化在同样的条件下，截面尺寸大则传递的功率就大2021/8/222 bbdhφ 型型 号号 Y Z A B C D E F 顶宽顶宽b 6 10 13 17 22 32 38 50节宽节宽 bd 5.3 8.5 11 14 19 27 32 42 高度高度 h 4 6 8 10.5 13.5 19 23.5 30 楔角楔角φ截面面积截面面积A（（mm2）） 18 47 81 138 230 476 692 1173 40 ˚普通普通V V带有：带有：Y Y、、Z Z、、A A、、B B、、C C、、D D、、E E等型等型号号, ,已标准化已标准化 Y YZ ZA AB BC CD DE EF F普通普通V V带的截面尺寸带的截面尺寸 （（φ =40˚，，h/bd =0.7）） 2021/8/223 基准长度基准长度————带节面长度带节面长度(V(V带在带轮上张紧带在带轮上张紧后，位于带轮基准直径上的周线长度后，位于带轮基准直径上的周线长度L Ld d ) )，，是是V V带的带的公称长度公称长度。
表7-22021/8/224 3 3. .带的标记带的标记: : Z1400 GB11544-89 由型号型号、基准长度基准长度和标准号标准号三部分组成通常都压印在带的顶面2021/8/225 三三. V带轮的材料和结构带轮的材料和结构带轮带轮 轮缘：用于安装轮缘：用于安装V带轮；带轮；轮毂：带轮与轴相联接；轮毂：带轮与轴相联接；轮辐：轮缘与轮毂相联接轮辐：轮缘与轮毂相联接1.带轮材料带轮材料 灰铸铁灰铸铁HT150（（v<30m/s)或或HT200(v>30m/s)，转速较高时，转速较高时用用铸钢铸钢，小功率可用，小功率可用塑料或铸铝塑料或铸铝2021/8/226 实心带轮实心带轮d dd d≤(2.5≤(2.5～～3)d3)d0 0辐板带轮辐板带轮d d0 0（轮（轮轴的直径）与轴的直径）与dd（基准直径）之间的关（基准直径）之间的关系系d dd d ≤ 300 ≤ 300 mmmm2.结构结构2021/8/227 孔板带轮孔板带轮椭圆轮辐带轮椭圆轮辐带轮d dd d ＞＞ 400 mm400 mmd dd d ≤ 400 ≤ 400 mmmm2021/8/228 （（1 1））V V带带轮的带带轮的基准直径基准直径d dd d V带带轮的基准直径带带轮的基准直径dd——带轮上与所配用V带的节宽bp相对应处的直径。
3.V带轮的主要参数（2）槽角φ（表7-3）槽角比带的夹角小 ？带受力弯曲时，顶部受拉变窄变长，底部受压收缩变宽，使得带的夹角变小，为了与带轮保持良好的接触，故带轮的槽角小些2021/8/229 2021/8/2210 。
