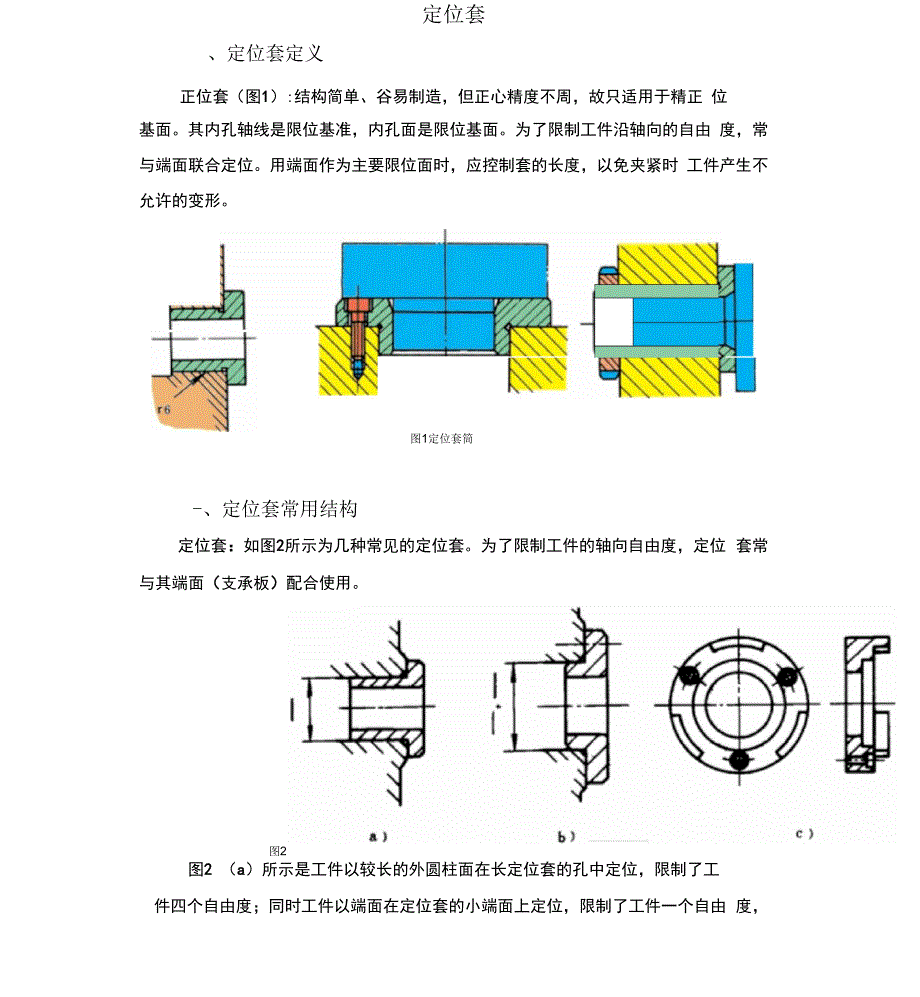

定位套、定位套定义正位套（图1）:结构简单、谷易制造，但正心精度不周，故只适用于精正 位基面其内孔轴线是限位基准，内孔面是限位基面为了限制工件沿轴向的自由 度，常与端面联合定位用端面作为主要限位面时，应控制套的长度，以免夹紧时 工件产生不允许的变形图1定位套筒-、定位套常用结构定位套：如图2所示为几种常见的定位套为了限制工件的轴向自由度，定位 套常与其端面（支承板）配合使用图2图2 （a）所示是工件以较长的外圆柱面在长定位套的孔中定位，限制了工件四个自由度；同时工件以端面在定位套的小端面上定位，限制了工件一个自由 度，共限制了工件五个自由度图2 （b、c）所示是工件以较短的外圆柱面在短定位套的孔中定位，限制了工件的两个自由度；同时，工件以端面在定位套的大端 面上定位，限制了工件的三个自由度，共限制了工件五个自由度定位套结构简 单、容易制造，但定心精度不高，只适用于工件以精基准定位且为了便于工 件的 装入，在定位套孔口端应有15°或30°的倒角或圆角三、定位套应用工件定位的外圆的直径较小时，可用定位套作定位元件，如图3所示套在夹 具体上的安装可用螺钉紧固（如图（a）所示）或用过盈配合仗口图（b）所示）。
套 的内孔轴线应与工件轴线重合，故只用于精基准定位，且要求工件定位外圆不低于 IT8 IT7为了限制工件的自由度，常与端面联合定位，这样就要求定位套的端面 与其孔轴线具有较高的垂直度图3圆柱面定位套（一）整体式与工件之间有间隙，定心精度不高，用于小型工件图4a）（二）剖分式为无间隙配合，接触面积大，定位误差小，用于中、大型工件图 4b、c）消除自由度数视与工件接触长短而定套岗b 2工件。
