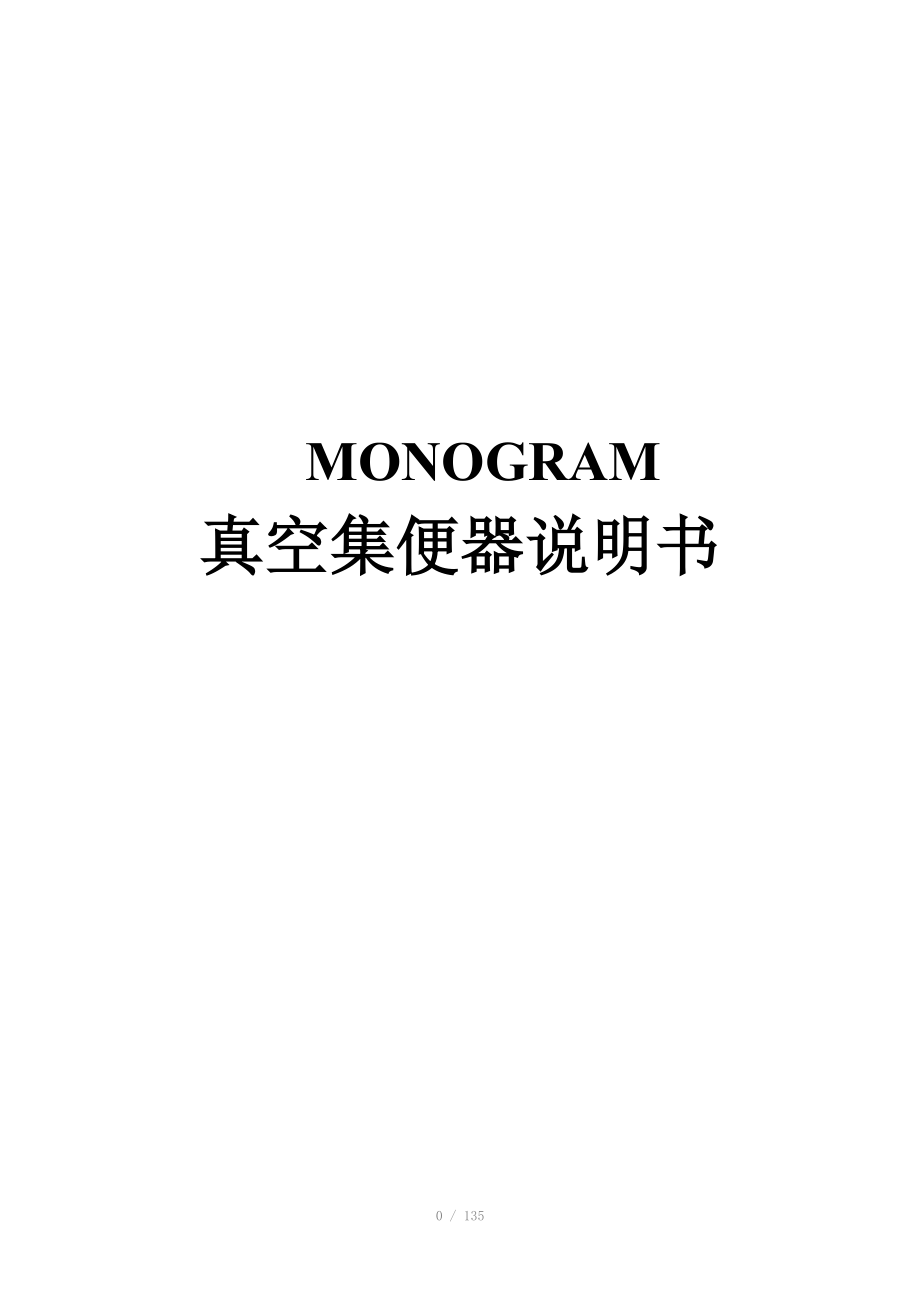

MONOGRAM真空集便器说明书 / 目 录项目简介 4概述产品支援服务手册形式修正服务缩写手册专用术语及用法安全须知第一章 描述和使用 8概述系统描述零件描述操作保养技术规格存储防冻保护第二章 安装 23概述安装初次使用第三章 定期保养 30概述污物箱排放车辆运行前检查的保养车辆运行中检查和保养车辆运行后检查和保养修程A—定期检查及维护修程B—定期保养六年大修第四章 试验和故障处理 35 概述 试验 故障诊断 真空开关调整第五章 分解 44 概述 设备和材料 分解步骤第六章 清洁 50 概述 设备和材料 清洁步骤第七章 检查 52 概述 检查步骤第八章 维修 60 概述 设备和材料 修理步骤 便斗重新喷漆第九章 组装 63 概述 设备和材料 组装步骤第十章 专用工具和测试设备 69 概述第十一章 零件分解示意图 70 概述附图零件清单第十二章 附录A-安装配套 106图A-1座式便器安装辅件包，PN21540-008图A-2蹲式便器安装辅件包，PN21560-008简 介1、概述本手册主要描述了真空保持式集便系统的使用、保养、故障诊断和试验。
2、产品服务若需要维修服务、技术文件、零配件和其它服务，请与下述地址联系：Monogram systems 1500 Glenn Curtiss StreetCarson, CA 90749-1189,USATelephone:(310)884-7000Fax:(310)884-7300SITA:LAXMOXD-http：//3、手册说明本手册主要分为几大章节，使保养人员可以进行系统的使用、试验、故障隔离、分解、清洁、检查、维修和组装同时还包含有分解零件示意图以方便查我所需零件4、资料更新服务为了使用户掌握正确的资料，一旦手册内容有更新修订，将提供给用户更新后的散页资料以便撤换并附加[重点]页，说明修改原因及其生效日期5、缩写本手册中含有的缩写说明如下：AR 如所需ASSY 组装BSPT 英国标准管螺纹℃ 摄氏温度CRES 耐腐蚀钢CRS REC 十字凹槽CSK 沉头槽DPL 详细零件清单Dwg 图纸EXT 外部°F 华士温度FCU 冲洗控制单元FIG 插图FPT 凹型管螺纹Gal 加仑HD 头HEX 六角头Hg 水银汞柱ID 内径IN 英寸INT 内部kg 公斤Instl 安装IPL 图解零件目录IPS 铁管尺寸L 公升Lb 磅LG 长LH 左手ml 毫升mm 毫米MPT 凸型管螺纹M.S. 蒙诺格系统（系统）NA 不适用NC 国家粗牙螺纹标准NHA 下一部组装NO. 数字NPT 国家锥螺纹OD 外径OZ 盎司PC 印刷电路板PN 零件号PSIG 每平方英寸磅RF 参考RH 右手SMP 标准保养步骤THK 厚UNC 统一粗牙螺纹UNF 统一细牙螺纹VAC 交流电VDC 直流电VEWS 真空保持式集便系统WCA 污物箱组成6、手册中使用的特殊术语A、手册中所有的重量单位和尺寸，均采用公制单位并附上英制等值在括号里，除非另有说明。
7、安全需知手册使用者必须了解生产厂家或供应商提供的有关产品安全使用、操作、存放和废物处理中，应该注意的程序，劝告、警告与告诫警告：在使用本手册指定的全体材料前，必须了解厂商/供应商推荐的处理、储存与处置措施，否则可能导致严重疾病或个人受伤为了避免不必要的人员伤害，所有直接和间接检查、保养、维修及/或大检修的人员必需注意如下事项：A、遵守公司的一切标准安全规程B、保证工作区域通风良好C、污物中含有许多微生物可能会导致生病或死亡，许多微生物通过口、鼻和创伤切口进入体内请注意如下事项，以防止或尽量减少暴露：（1）不要在工作区域吃、喝和抽烟2）保持零部件干净3）有创伤切口的人不要在污物收集区工作4）制造商建议在污物收集区工作的人员要带长袖橡胶手套、长靴或工作服5）在溢出的污物干燥之前请清除掉，并用水和无味的消毒剂冲洗污物溢出区不要使用带香味的消毒剂，其香味会暂遮盖因清洁不当产生的臭气6）工作后请用肥皂和水洗手7）连接和断开冲水管后，请冲洗干净水管才能接通净水设备8）工作在高压电路上人员尤其要注意安全，遵循所有安全规程，不单独作业，懂得最新急救方法9）对一些比较重的零部件，请使用起重机以避免人员伤害和设备损坏。
10）当在压力设备上工作时，请带上安全防护眼镜11）请遵循本手册中的所有警告、告诫与通知第一章 描述和使用1、概述 A、真空保持式集便系统（VEWS）提供清洁、性能可靠的污物收集方式本系统是由一个污物收集系统，一个真空便器，一个遥远操作机组和相关管件和控制系统组成WEWS分别供应蹲式和/或座式真空便器两个便器都含冲洗增强装置，与重力水箱一起使用B、便器内的污物是通过便器与污物箱内产生的压差，从便器输送到污物箱内的在每次冲水循环过程中，由列车提供水源，用于冲洗便斗及污物在适当的服务站外部的供水用于冲洗清洁污物箱列车还提供电源、集便系统所需的压缩空气2、系统描述 A、本系统由以下主要部分组成： （1）污物收集系统（见图6，-1或-1A项）污物收集系统（WCA）是用于收集和存放污物直到污物箱对外排放本系统是由两个液位指示开关、两个冲水喷嘴、一个水分离器、一个真空发生器、一个系统控制器及一个污物箱体组成污物箱的一边装有一个钢盒，限制每一次系统操作的时间，产生真空，控制上、下真空开关以及压力监控系统的所有零部件都安装在钢盒内这些零部件共组成了真空发生器污物箱的边上还装有一个钢盒，内装有限定冲水时间以及真空发生器的各部件和VEWS内部电气件与列车电气相连接的所有零部件。
这些部件共同组成了系统控制器污物箱的两端设放阀、排气阀、冲洗阀各一，用作箱内排放排放阀使用63.5毫米（21/2英寸）凸轮锁装置，能与地面吸污车迅速接合，可手工操作污物箱还设有应急排放阀，当列车运行过程中，污物箱满时，可通过手动开关，在车上将污物箱内的污物排向车外车辆制造商提供控制系统所用的指示灯（接220V电源），指示灯与每个液位指示开关及低真空指示器相连当80%箱满液位指示灯亮时，系统继续正常工作当污物箱满指示灯亮时，便器便停止工作并且不会产生真空直到污物箱排放至存污量低于最大容量值系统还设电源指示灯和加热指示灯，当系统有电时，电源指示灯亮，当冬季污物箱加热开通时，加热指示灯亮2）真空便器（见图2、图3）真空便器接收并冲洗污物污物在压差的作用下通过排污管排到污物箱3）遥控操作机组（见图10，-1或-1A项；图104）遥控操作机组（ROU）是使用220伏的阀门系统，用以控制便器用水和用气4）逆变器（见图103，401）逆变器提供操作WCA所需的交流电，使VDC输入得到更宽广的幅度该机组把DC110V转化为AC220V逆便器具有下列内藏功能，可以防止内部损坏a）低电池电压：如输入电压低于逆便器的低压断开点（参见相关说明），警铃便一面响闹，使逆便器自动断开。
当电池电压增加到额定电压的95%时，逆便器便重新启动b）高电池电压：如电压输。
