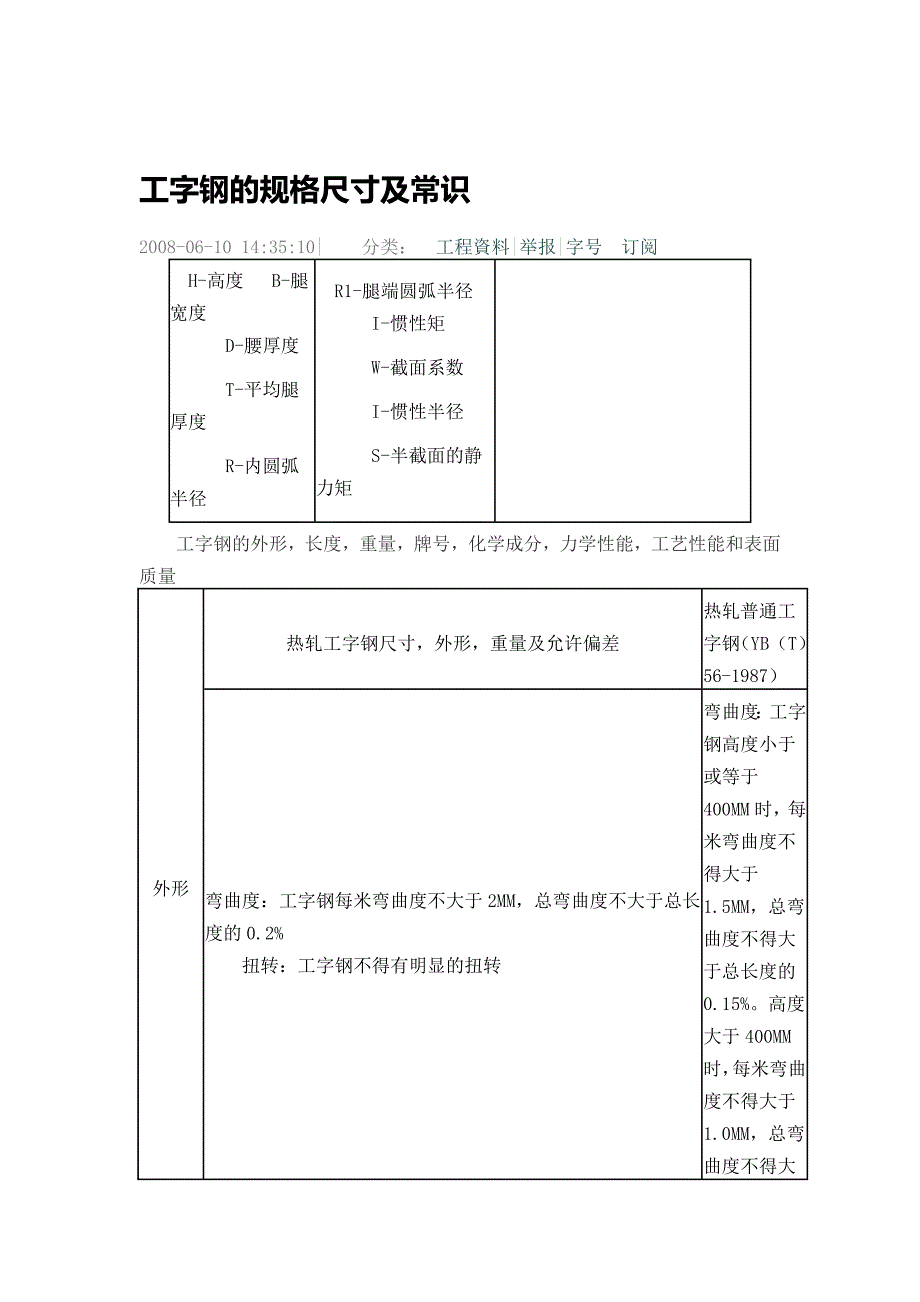

工字钢的规格尺寸及常识 2008-06-10 14:35:10| 分类： 工程資料|举报|字号 订阅 H-高度 B-腿宽度 D-腰厚度 T-平均腿厚度 R-内圆弧半径 R1-腿端圆弧半径 I-惯性矩 W-截面系数 I-惯性半径 S-半截面的静力矩工字钢的外形，长度，重量，牌号，化学成分，力学性能，工艺性能和表面质量外形热轧工字钢尺寸，外形，重量及允许偏差热轧普通工字钢（YB（T）56-1987）弯曲度：工字钢每米弯曲度不大于2MM，总弯曲度不大于总长度的0.2%扭转：工字钢不得有明显的扭转弯曲度：工字钢高度小于或等于400MM时，每米弯曲度不得大于1.5MM，总弯曲度不得大于总长度的0.15%高度大于400MM时，每米弯曲度不得大于1.0MM，总弯曲度不得大于总长度的0.1%扭转：工字钢不得有显著扭转长度通常长度：型号 10-18，通常长度 5- 19M ；型号20-63，通常长度 6-19 M定尺，倍尺长度：工字钢按定尺或倍尺长度交货时，应在合同中注明定尺和倍尺长度小于等于 8M ，其允许偏差为 + 40 MM0长度大于8M，其允许偏差为+80MM 0长度大于8M时，每增加 1 M，允许偏差增加 5 MM，但是最大不得超过80MM非定尺和定尺的供应数量由供需双方协商确定重量工字钢按理论重量或实际重量交货工字钢计算理论重量时，钢的密度为 7.85G/立方厘米工字钢截面面积的计算公式为：HD+2T（B-D）+0.815（R平方-R1平方） 普工20a： 截面高度H=200mm； 截面宽度B=100mm； 翼缘厚度tf=11.4mm； 腹板厚度tw=7mm； 截面面积A=3555mm2； 惯性矩Ix=23690000mm4； 惯性矩Iy=1579000mm4； 截面模量Wx=236900mm3 普工20b： 截面高度H=200mm； 截面宽度B=102mm； 翼缘厚度tf=11.4mm； 腹板厚度tw=9mm； 截面面积A=3955mm2； 惯性矩Ix=25020000mm4； 惯性矩Iy=1690000mm4； 截面模量Wx=250200mm3； 截面模量Wy=33137mm3； 轻工20： 截面高度H=200mm； 截面宽度B=100mm； 翼缘厚度tf=8.4mm； 腹板厚度tw=5.2mm； 截面面积A=2680mm2； 惯性矩Ix=18400000mm4； 惯性矩Iy=1150000mm4； 截面模量Wx=184000mm3 轻工20a： 截面高度H=200mm； 截面宽度B=110mm； 翼缘厚度tf=8.6mm； 腹板厚度tw=5.2mm； 截面面积A=2890mm2； 惯性矩Ix=20300000mm4； 惯性矩Iy=1550000mm4； 截面模量Wx=203000mm3 热轧等边角钢5# b=50mm,d=3mm,r=5.5mm,截面面积2.971cm2,理论重量2.332公斤/米，外表面积0.197米2/米b=50mm,d=4mm,r=5.5mm,截面面积3.897cm2,理论重量3.059公斤/米，外表面积0.197米2/米b=50mm,d=5mm,r=5.5mm,截面面积4.803cm2,理论重量3.770公斤/米，外表面积0.196米2/米b=50mm,d=6mm,r=5.5mm,截面面积5.688cm2,理论重量4.465公斤/米，外表面积0.196米2/米轻槽12： 截面高度H=120mm； 截面宽度B=52mm； 翼缘厚度tf=4.8mm； 腹板厚度tw=7.8mm； 中和轴距离z0=15.4mm； 截面面积A=1330mm2； 惯性矩Ix=3010000mm4； 惯性矩Iy=312000mm4； 截面模量Wx=50167mm3； 五、工字钢单位重量表热轧普通工字钢每米重量表型 号尺寸（毫米）截面面积（厘米2）理论重量（公斤/米）hbdtr1 10100684.57.63.314.311.212.61267458.43.518.114.214140805.59.13.821.516.9161608869.9426.120.518180946.510.74.330.624.120a200100711.44.535.527.920b200102911.44.539.531.122a2201107.512.34.8423322b2201129.512.34.846.436.425a250116813548.538.125b2501181013553.54228a2801228.513.75.355.4543.428b28012410.513.75.361.0547.932a3201309.5155.867.0552.732b32013211.5155.873.4557.732c32013413.5155.879.9562.836a3601361015.8676.359.936b3601381215.8683.565.636c3601401415.8690.771.240a40014210.516.56.386.167.640b40014412.516.56.394.173.840c40014614.516.56.310280.145a45015011.5186.810280.445b45015213.5186.811187.445c45015415.5186.812094.550a5001581220711993.650b5001601420712910150c5001621620713910956a56016612.5217.3135.25106.256b56016814.5217.3146.4511556c56017016.5217.3157.85123.963a63017613227.5154.9121.663b63017815227.5167.5131.563c63018017227.5180.1141热轧轻型工字钢每米重量表型号尺寸（毫米）截面面积（厘米2）理论重量(公斤/米)型号尺寸（毫米）截面面积（厘米2）理论重量(公斤/米)hbdthbdt10100554.57.212.09.4618180905.18.123.418.412120644.87.314.711.518a1801005.18.325.419.914140734.97.517.413.7202001005.28.426.821.016160815.07.820.21520a2001105.28.628.922.7222201105.48.730.624.0404001558.013.071.456.122a2201205.48.932.825.8454501608.614.283.065.2242401155.69.534.827.3505001709.515.297.876.824a2401255.69.837.529.45555018010.316.511489.8272701256.09.840.231.56060019011.117.813210427a2701356.010.243.233.9656502001219.2153120303001356.510.246.536.5707002101320.817613830a3001456.510.749.939.270a7002101524.0202158333301407.011.253.842.270b70021017.528.2234184363601457.512.361.948.6 六、槽钢单位重量表热轧普通槽钢每米重量表型号尺寸（毫米）截面面积（厘米2）理论重量(公斤/米)型号尺寸（毫米）截面面积（厘米2）理论重量(公斤/米)hbdthbdt550374.576.935.4414a1405869.518.5114.536.363404.87.58.4446.6314b1406089.521.3116.738804358110.248.0416a160636.51021.9517.2310100485.38.512.741016160658.51025.1519.7412.6126535.5915.6912.3718a18068710.525.6920.171818070910.529.2922.9928c2808611.512.551.2240.2120a2007371128.8322.6332a3208881448.7038.。
