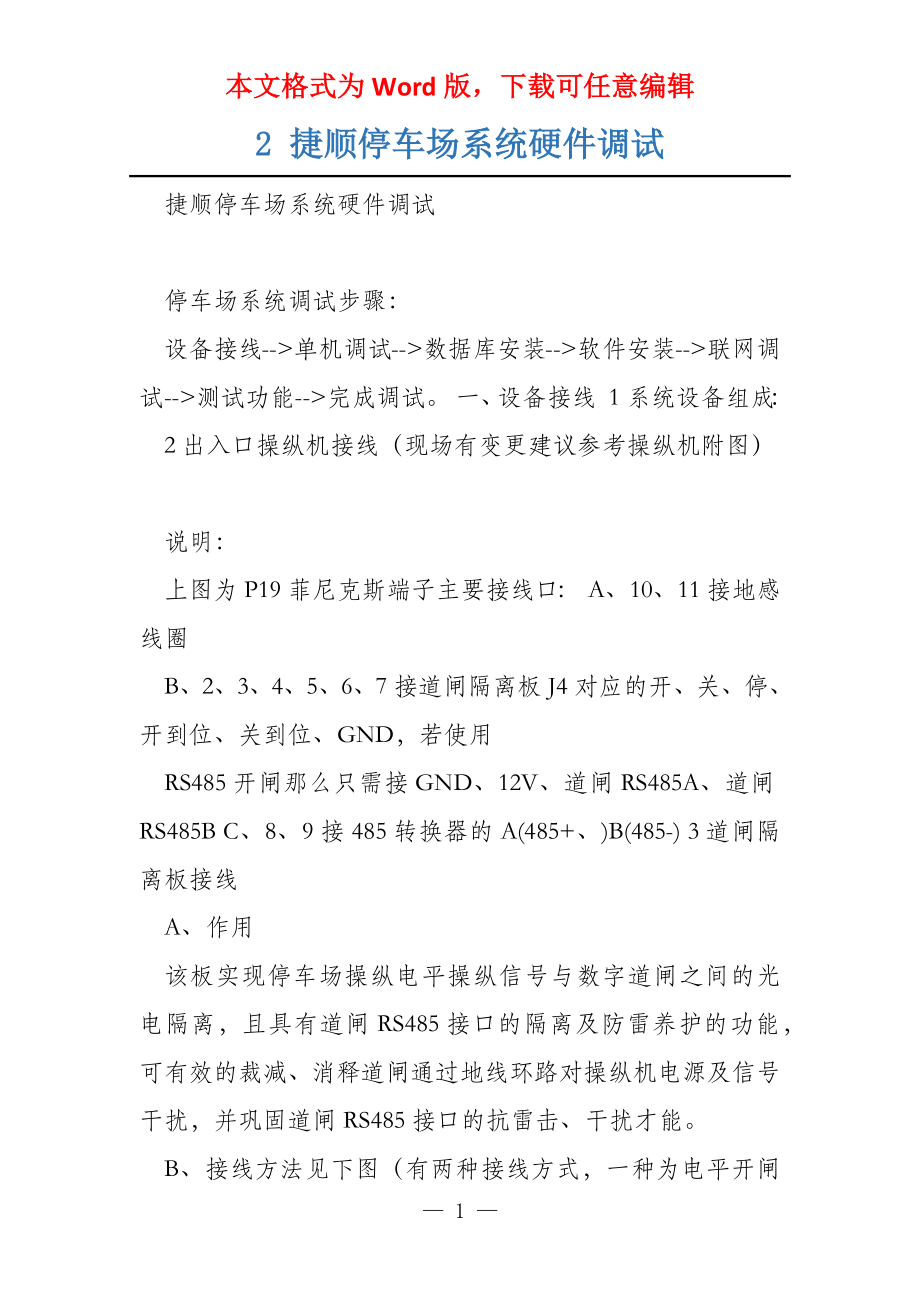

本文格式为Word版，下载可任意编辑2 捷顺停车场系统硬件调试 捷顺停车场系统硬件调试 停车场系统调试步骤： 设备接线-->单机调试-->数据库安装-->软件安装-->联网调试-->测试功能-->完成调试 一、设备接线 1系统设备组成： 2出入口操纵机接线（现场有变更建议参考操纵机附图） 说明： 上图为P19菲尼克斯端子主要接线口： A、10、11接地感线圈 B、2、3、4、5、6、7接道闸隔离板J4对应的开、关、停、开到位、关到位、GND，若使用 RS485开闸那么只需接GND、12V、道闸RS485A、道闸RS485B C、8、9接485转换器的A(485+、)B(485-) 3道闸隔离板接线 A、作用 该板实现停车场操纵电平操纵信号与数字道闸之间的光电隔离，且具有道闸RS485接口的隔离及防雷养护的功能，可有效的裁减、消释道闸通过地线环路对操纵机电源及信号干扰，并巩固道闸RS485接口的抗雷击、干扰才能 B、接线方法见下图（有两种接线方式，一种为电平开闸模式，只需将图中接带※标识的端子即可，适用于全体道闸，另一种为RS485模式，只需接不带※标识的端子，只用于数字道闸） 道闸485隔离板JSPJ0104接线图J3JSPJ0104（2022.05.26）J1OCpleonse接操纵机道闸操纵485A接操纵机道闸操纵485B接大地J4备注：1、该板主要实现道闸RS485隔离、防雷，及电平信号的光电隔离；2、D4为电源指示灯，D2为正在通讯的状态指示；3、接大地线务必保证稳当接地。
4、用RS485方式操纵道闸时，带*号接口不用接线接车场操纵机OPEN*接车场操纵机CLOSE*接车场操纵机开到位*接车场操纵机关到位*接车场操纵机+12V*接车场操纵机GND123456OpdC+l1d2VGND1123485A485BPGNDVDDGND2OpdInCldInOpenOutCloseOutTATB87654321接道闸VDD接道闸GND*接道闸开到位*接道闸关到位*接道闸OPEN*接道闸CLOSE接道闸RS485A接道闸RS485B 图15-4 C、安装 道闸隔离板可以安装在道闸机箱内或者读卡机中，为了便于维护建议安装在读卡机中 4 002捷威数字道闸接线 A、 J4接线排说明： 1、2端接：AC~220V； 3端接：强电地线—PE； 4端接：三联按钮5端DC12V和道闸隔离板J4 DC12V； 5端接：道闸隔离板J4——开； 6端接：三联按钮2端手动开； 7端接：三联按钮3端手动关和道闸隔离板J4关； 8端接：三联按钮4端手动停； 9端接：三联按钮6端手自动转换。
B、 J5接线排说明： 3端接：闸机主板关到位GND、三联按钮1端GND、道闸隔离板J4 GND； 5端接：道闸隔离板J4——关到位； 9、10端接：地感线圈； 备注：上图红色、蓝色线需自行引线到相应J5接线端子的3、5端 5 0203新款捷威数字道闸接线 A、12位接线排说明： 1端接：三联按钮5端DC12V和道闸隔离板J4 DC12V； 2端接：三联按钮2端手动开； 3端接：三联按钮3端手动关和道闸隔离板J4关； 4端接：三联按钮4端手动停； 5端接：三联按钮6端手自动转换 6端接：三联按钮1端GND和道闸隔离板J4 GND； 7端接：道闸隔离板J4——开； 9端接：道闸隔离板J4——开到位； 11端接：道闸隔离板J4——关到位； B、2*10接线排说明： 左边接线排 — 4 —。
