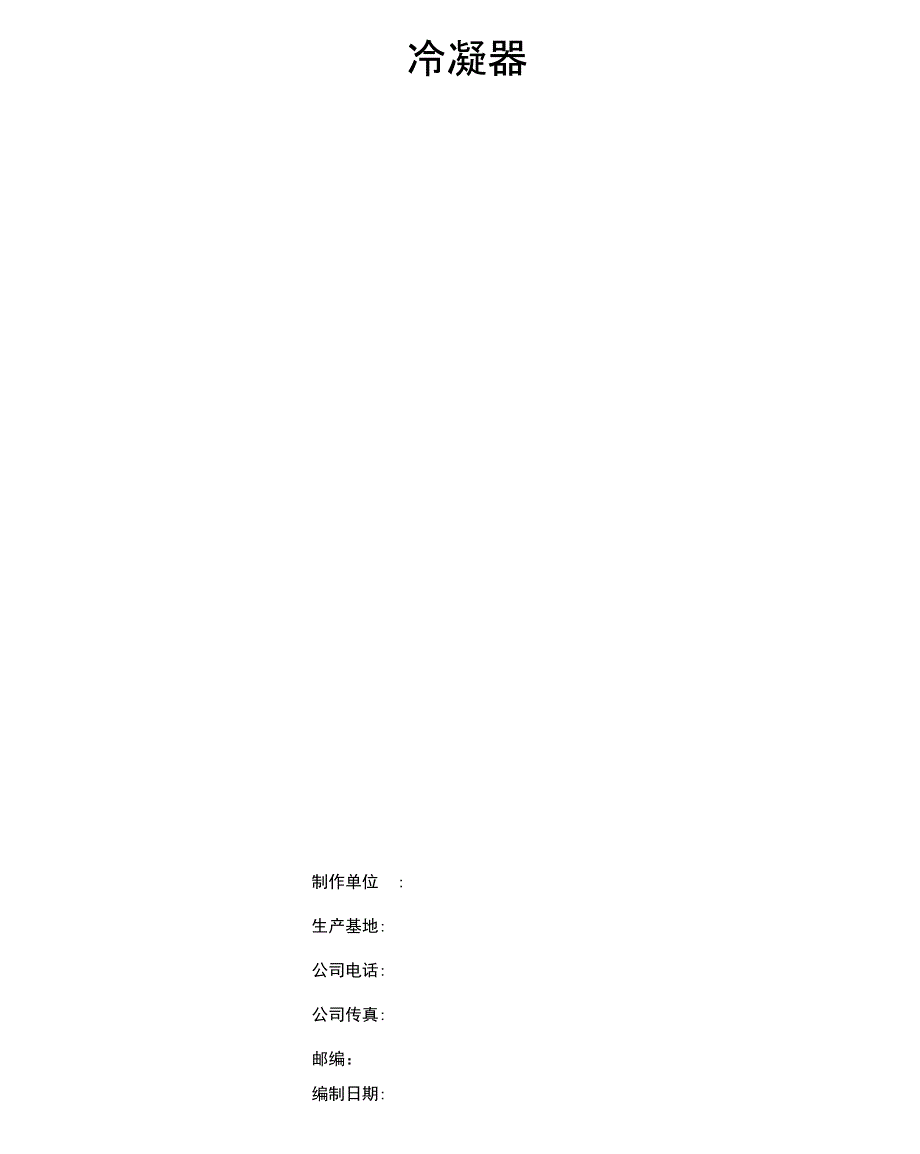

冷凝器制作单位 : 生产基地: 公司: 公司: 邮编：编制日期:一、 产品介绍 2二、 冷凝器的规格 2三、 基本技术数据 2四、 结构与功能 3五、 设备的操作 3六、 设备的清洗和维护 4七、 注意事项 5八、 售后服务承诺 5九、 \1 7十、配置表 7一、产品介绍采用不锈钢材质制造，特别适合于制药、化工、生化、农副产品、水产品 深加工、食品等行业的稀料液的蒸发浓缩操作，根据工艺的不同，可用于对水 蒸 气、有机蒸汽的冷凝等等，冷却介质可以为冷却水和冷媒，可根据用户的工 艺要 求进行选择，本产品可广泛用于各种需加热或冷却操作工序中，具有结构 紧凑简 单，成本低，使用方便及性价比高等特点二、冷凝器的规格型号本公司生产的冷凝器的型号规格如下：依据换热面积分为：4 m2, 6 m2, 8 m2, 10 m2, 15 m2, 20 m2, 25 m2,30 m, 35 mo o o等还可根据客户所需实际换热面积定做三、基本技术数据序号名称壳程管程1工作压力 MPa0. 3常压2设计压力 MPa0. 320. 093工作温度 Cv 40v 1204设计温度 c501205材质06Crl9Nil006Crl9Nil06介质冷媒药液7加热面积 m2178空重 kg13459操作重量 kg2005四、 结构及功能本固定管板列管换热器的结构，主要部分是由不锈钢封头、不锈钢筒体、 高效换热管、管板、管箱、管箱及筒体法兰、鞍座等部件构成。
筒体管板形成 的内 腔构成壳程，管箱换热管的空间构成管程经过管、壳程的不同的冷热流 体通过对 流、热传导及热辐射等方式进行换热，从而达到工艺所需冷却或加热 的目的本产 品可用于诸如蒸发器中的加热器、冷却器等因换热管不易清 洗，所以换热管一般 走清洁且不易结垢的流体以防止堵塞换热管五、 设备的操作1、设备使用前应检查各法兰螺丝是否松动，密封垫圈是否良好2、 使用前按1 25倍的操作压力分到进行水压试验，保压二十分钟无泄r\l漏方可投产3、 本设备使用前用清自来水进行20 分钟左右清洗循环即可了4、 在管路系统中应设有放气阀开启后应排岀设备中空气防止空气停留在 设备中，降低传热效果5、 冷热介质进出口接管之安装，应严格按出厂铭牌所规定方向连接否 则，没能发挥设备最佳性能6、在冷凝器进出口应安装上压力表，确保不要超压使用六、设备的清洗和维护1、一般情况可不解体清洗，用水以与介质流动反方向冲洗，可冲出杂物，但压力不得高于工作压力，也可用对不锈钢无腐蚀性的化学清洗剂清洗2、如长时间使用，管壳程会有一定的沉积物结垢而影响换热效果，因此须定 期拆洗拆洗时将换热器解体，用棕刷洗刷管壳程内外表面污垢，也可用无腐蚀性 的化学清洗剂洗刷。
注意不得用金属刷洗刷，以免损伤板片影响防腐能力对于换 热管内部及壳的清洗，只有通过无腐蚀性的化学清洗剂洗刷3、拆装方法：拆开管箱及筒体法兰上的螺栓即可4、 换热器使用一定时间后，如有螺栓松动，可再均匀压紧螺栓至不泄漏，但 如-密封垫老化，则必须对密封垫进行更换5、 更换密圭寸垫的方法，拉下旧垫片，用汽油浸泡密圭寸槽内剩余胶水，清 洗干净，干燥后，再在槽内和密封垫背面薄薄涂上一层 801 强力胶，将 密封垫嵌入槽内，四周均匀压紧，72 小时后方可组装使用七、操作规程1、开始运行操作时，如两种介质压力不一样，要先应缓慢打开低压侧阀门然后开入高压侧阀门2、停车运行时应缓慢切断高压侧流体，再切断低压流体，请注意这样做将大大有助于本设备之使用寿命3、设备应在本产品规定的工作温度、压力范围下操作超温超压可能破坏密封性能造成泄漏禁止操作时猛烈冲击八、售后服务承诺：1) 及时向需方提供按合同规定的全部技术资料各图纸，有义务在必要时邀请需方参与供方的技术设计审查2) 按需方要求的时间到现场进行技术服务，指导需方按供方的技术资料各图纸要求进行安装、分部与整套试运及试生产3）对于需方选购的与合同设备有关的配套设备，供方应主动提供满足设备接口要求的技术条件各资料。
4） 严格执行供需双方就有关问题如开会议的纪要或签订的协议5）根据需方的要求为需方举办有关设备安装、调试、使用、维护技术的业 务培 训，保证需方运行、维修人员熟练掌握运行各维修技能6）加强售前、售中、售后服务，把“ 24 小时服务”，“超前服务”，“全过程服务”，“终身服务”贯彻在产品制造，安装、调试、大修 的全 过程7）接到需方反映的质量问题信息后，在24 小时之内做出答复或派出服务人员，尽快到达现场，做到用户不满意，服务不停止8） 随时满足需方对备品备件的要求9）无论在何种情况下，供方决不以任何理由刁难需方九、合格证:、配置表序号附件名称规格型号材质数量备注1冷凝器螺栓MIO L 二 60不锈钢322冷凝器垫片DN550硅橡胶2。
