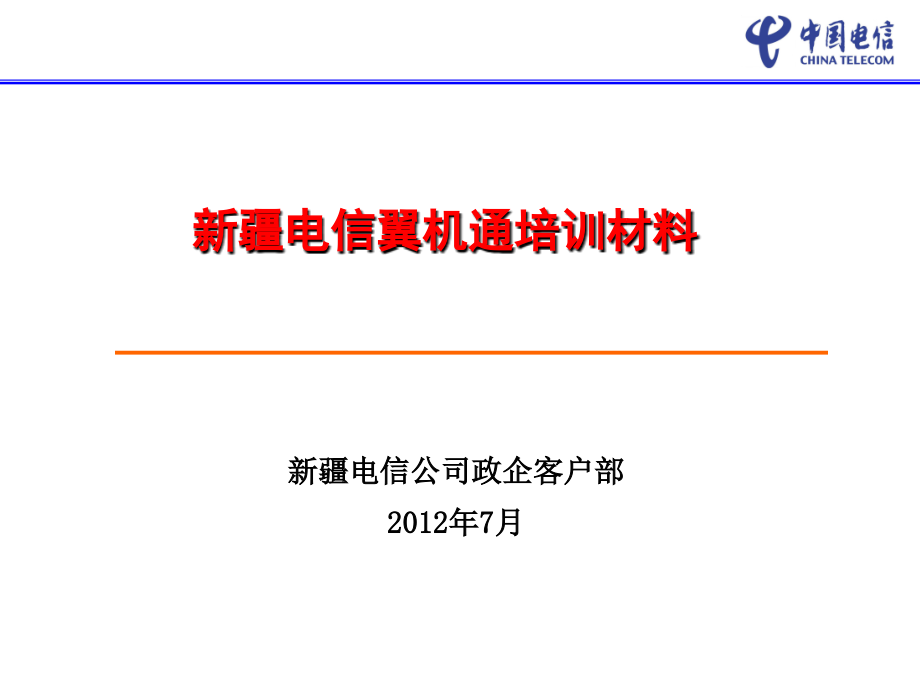

新疆电信翼机通培训材料,新疆电信公司政企客户部 2012年7月,1,,,,什么是“翼机通”,翼机通，是中国电信针对企事业单位的后勤工作管理需要， 精心打造的全新业务翼机通不仅可以完成日常考勤、食堂用餐消费、车库验证、门禁等多项管理工作，还可在中国电信合作商家支付消费它是集考勤卡、门禁卡、车库卡、购物卡为一体，多卡合一，一机畅通 变考勤卡 变万能钥匙 变车辆通行证 变随身电子钱包,翼机通与传统一卡通比较,,4,一卡通基础—从一卡通到翼机通,把所有的物品通过射频等信息传感设备与互联网连接起来，实现智能化的识别和管理物联网、RFID、IPV6、云计算)-----物联网 物联网的主要组成部分：传感层、网络层和应用层 物联网=射频标签（RFID等）+Internet + 具有云计算功能的控制处理中心 意义：实现了物理空间与数字空间的无缝连接 机器联网了，人也联网了，下一步就是物体与物体之间要联网了，于是，物联网来了（The Internet of Things）! 物联网又简称 IOT 一卡通/翼机通是物联网应用的具体化 M1卡/13.56M的UIMPASS卡/CPU卡（配合各种应用机具）+宽带网络/3G网络+一卡通/翼机通集中管理平台,翼机通网络拓扑示意图（共享式）,翼机通网络拓扑图（共享式）,翼机通平台业务逻辑,VPN 宽带互联网,用户层,中小企事业单位,政府机关,高职校、寄宿学校,网络接入层,应用层,消费,考勤,门禁,增值应用,平台层,增值应用 管理,统一认证,管理中心,,局域网,,,翼机通平台整体架构,企业网/宽带/3G,翼机通平台整体功能介绍,1．翼机通业务管理支撑平台 电信运营商提供设备监控、统一认证、卡片授权、内部账户管理、统一接口管理、web查询管理、增值应用管理（用于大中小型企事业单位数据交换及数据同步）。
2．应用管理 （1）考勤管理 面向中小型企事业单位，提供上下班员工考勤，区公司平台提供业务能力 （2）门禁管理 面向中小型企事业单位，提供员工出入办公楼、大门等安全管理，区公司平台提供业务能力 （3）消费管理 面向中小型企事业单位，依托单位内部福利制度，提供食堂消费及超市消费管理，实现单位内部统一充值、统一消费、统一清分结算，区公司平台提供业务能力 面向商铺、商场等公众类消费的应用（扩展应用） 3.增值应用 面向中小企事业单位，提供除门禁、考勤、消费等普适性应用之外的会议签到、停车场等应用增值应用软件及数据库部署在客户侧服务器，数据存储及应用由客户自己管理翼机通平台功能—考勤子系统,1.支持固定班次和弹性 班次 ； 2.支持规律排班和自动 排班； 3.请假、出差登记查询； 4.考勤刷卡记录既可以 来自考勤机，也可以来自门禁刷卡记录或者门禁管理系统的记录； 5.考勤统计及考勤报表翼机通平台功能—消费子系统,,局域网,■支持金额模式、定额模式、单键模式； ■支持联机交易和脱机交易； ■商务收费系统提供三种方式实现收费：485总线方式、以太网方式和手持机方式 ; ■电子钱包消费支持日累限额、日累限次、日累密码限额、单笔密码限额、单餐优惠限次管理； ■在网络中断的情况下，系统能够继续独立工作并回收流水。
翼机通平台功能—门禁子系统,1.系统能够按门位、按 时间、按人员设置有效 的开门区域和开门时段 ; 2.当门禁子系统发生非 法使用卡、强行打开门 锁、控制器被撬开、网 络通讯中断等非正常情 况，控制器和上位系统 将自动发出警报信号， 并记录时间、门号、状 态等信息 ;,目前区公司翼机通平台支持的主力机型,,考勤机设置—依时利,设置IP地址、端口号 1.按ENT键，输入密码123456. 2.选择“设备管理”——“通讯设置” 3.设置IP地址（局域网IP），UDP端口5001. 设置机号 1.按ENT键，输入密码123456. 2.选择“设备管理”——“参数设置” 3.设置机号消费机安装—依时利,1、直接通过网线接入公司局域网，网线用直通线（A-A或B-B） 2、消费机到交换机之间的网线最长不能超过100米 3、PSAM卡安装用镙丝刀拧开消费机下面的四个镙丝，拿开消费机上盖，在底坐上有一个类似卡的插槽，将PSAM卡插入后，将机器装好门禁控制器IP设置—依时利,实施要点,1、安装位置：门禁控制箱安装位置要隐蔽，防破坏，防受潮及防电磁干扰 2、布线方式：门禁系统布线分为电源线、通信线和设备线。
布线时强电（220V市电）、弱电（通信线）分开走线，不能同一穿管如因环境所限，要平行走线，则要远离50CM以上 3、读卡器安装：读卡器不能安装在金属物体上，读卡器之间距离不能少于30厘米韦根读卡器到控制器距离不能超过20米，超出后须选用线径为0.3-0.5mm通信线，最远通信距离不能超过80米 4、门锁安装：木门（电插锁）、铁门（电磁锁）、玻璃门（电插锁）、防火门（电磁锁）门锁电源需独立供电，否则会影响控制器正常工作门锁到控制器距离不能超过20米，超出后线径需选用大于1mm电源线实施要点,5、线径选择： 读卡器线：韦根读卡器到控制器距离少于20米可选用8芯屏蔽双绞线（5类线），超出后线径需选用大于0.5mm通信线 电源线、电锁线：线径要足够粗，采用3芯电源线（1根地线、2根电源线），线径大于0.5mm 按钮、门磁线：采用2芯线，线径0.3 mm现场勘查要点,考勤机安装位置、如何走线（网线、电源） 消费机型号选择（挂式、卧式）及走线 门禁控制器选型（单门、两门、四门）及走线 电子锁选型（电插锁、电磁锁等） 有无特殊要求（如UPS电源、油机，是否需防水、防沙等）,傅立叶考勤机—M880、M880-C,介绍媒体考勤机具M880及特色 3.1 考勤机管理员功能介绍 3.2 考勤机管理员设置操作 3.3 考勤机TCP通信设置 3.4 考勤机RS485通信设置操作 3.5 考勤机摄像头功能介绍 3.6 考勤机摄像头设置操作 3.7 考勤机考勤人员登记和考勤记录查询介绍 3.8 考勤机考勤人员登记和考勤记录查询操作 3.9 考勤机U盘功能介绍 3.10 考勤机U盘操作,M880考勤机简介,考勤机功能 ● 标配可读13.56M的UIMPASS卡、2.4G的RF-UIM卡、IC卡; ● 使用基于ARM平台的高性能核心板，机具具有较快的刷卡速度和刷卡灵敏度; ● 支持标准的Wiegand 26/34信号通讯； ● 内置蜂鸣器，实现基本的信息提示; ● 外置4*4键盘，实现基本的信息的输入; ● 刷卡+密码功能：可设置读头Wiegand 信号输出功能, 可外接入门禁控制器，实现刷卡开门功能;,型号：M880,新产品—CDMA考勤机—M880-C,案例：全国各地已经安装了很多家单位！,特点：安装便捷利器！,M880-C CDMA无线考勤机简介,考勤机功能 ● 标配可读13.56M的UIMPASS卡、2.4G的RF-UIM卡、IC卡; ● 使用基于ARM平台的高性能核心板，机具具有较快的刷卡速度和刷卡灵敏度; ● 支持标准的Wiegand 26/34信号通讯； ● 内置蜂鸣器，实现基本的信息提示; ● 外置4*4键盘，实现基本的信息的输入; ● 刷卡+密码功能：可设置读头Wiegand 信号输出功能, 可外接入门禁控制器，实现刷卡开门功能;,型号：M880-C,M880-C CDMA无线考勤机的特点,M880-C CDMA无线考勤机的特点 ●无需布线：直接通过CDMA网络传输。
对于网络环境要求低，维护成本低； ●集中管理：翼机通机具（包括考勤、门禁、消费）可通过CDMA或者互联网络接入到省平台实现集中管理； ●业务丰富：可通过省集中管理平台（可选M2M平台），实现电信业务全网部署，向支付、传媒、物联网等综合业务平台平滑过渡； ●安装方便，实施快速：可通过省集中管理平台实现配置，机具完全”傻瓜式“安装； ●考勤系统：传输数据量少，实时性要求低，安装地点分散，最适合于CDMA网络传输型号：M880-C,完全“傻瓜式”的设备安装,考勤机参数,考勤机参数 ● 屏显：3.5寸真彩液晶，可显示中国电信LOGO、中国电信宣传广告 ● 卡片支持：IC卡、13.56MHz UIMPASS卡、2.4GHz RFUIM卡 ● 卡容量：50,000张 ● 记录容量：150,000条 ● 操作系统：Linux ● 摄像头：130万像素 ● LED指示灯：红，绿 ● 继电器输出：电磁锁，电插锁等 ● 通讯模式：RS485、TCP/IP(标准）、USB ● 读卡距离：≥10cm （RF-UIM卡）、≤5cm(UIMPASS卡） ● LCD: 3.5寸TFT，6万5千色高彩，分辨率320*240 ● 记录查询: 可直接在考勤机中查询详细的考勤记录 ● U盘功能:用户可通过U盘下载考勤数据及上传自定义背景 ● 环境参数： 工作温度：-30-70℃ 工作湿度：20%-80% ● 尺寸： 长度：205mm 宽度：150mm 高度：42mm ● 电源接口：12V,M880考勤机硬件结构,考勤机管理员功能介绍,在考勤机里手工新增用户的时候，权限选择“管理员”的用户即为管理员 工号：员工的考勤号码。
姓名：使用 T9 输入法输入员工的姓名 卡：给员工登记卡片登记了卡的员工可使用卡考勤 登记密码：登记用户的密码，密码的有效位数为 1～8 位 登记了密码的员工可使用密码考勤 权限：给用户分配是否可操作菜单的权限普通用户则只能使用卡或密码 考勤；管理员既可以和普通用户一样进行日常考勤，还可进入菜单 操作各个选项 提示：未设置管理员时，任何人都可以进入菜单操作；设置管理员之后，进入菜单要进行管理员身份确认，成功后才能进入菜单考勤机管理员设置操作,例： 新增用户流程如下： 输入工号 1）由设备默认分配的工号 2）按“←”键删除默认分配的工号，从键盘输入工号，输错工号还可以 按“←”删除重新输入 输入姓名 默认按 * 键打开/转换 T9 输入法，使用 T9 输入法输入员工姓名，输入完 成后按 ESC 键关闭 T9 输入法 登记卡 输入姓名完成后，直接按确认键或按▲/▼键将光标定位于“登记卡”按钮上再按确认键，进入卡登记 将卡置于刷卡区域上方 5cm 以内轻晃，待设备读到卡号时即可，按“OK” 保存，按“ESC”不保存如保存卡号后会在登记卡按钮后显示已登记的 ID 卡 号码登记密码,登记密码 按▲/▼键将光标定位于“登记密码”按钮上，按确认键进入密码登记。
根据设备提示输入密码，按确认键再次密码确认，密码只能输入 1～8 位数字输入完成后保存按确认键，不保存按“ESC”登记密码界面,考勤机TCP通信设置,机器设置：进入菜单－通讯设置，请设置如下几项： IP 地址：默认 IP 为 192.168.1.201，您可以根据需要进行更改； 子网掩码：默认子网掩码 255.255.255.0，您可以根据需要进行更改； 网关地址：默认网关地址 0.0.0.0，您可以根据需要进行更改； 网络速率：网络运行的速度，共有自动适应、10M、100M 三个选项； 连接密码：在“连接设置”中设置可设置也可不设置，设置之后在 PC 端软件的连接界面上要输入相应数值 操作说明,设置界面,考勤机摄像头功能介绍,突破传统卡式考勤机，采用“卡片识别+照片确认”双保险考勤机制，保证“人卡一致”,彻底杜绝“代打卡”现象; 工业级3.5寸65000色高清彩色液晶显示屏配合Photo-ID功能尽显“真人本色”;,考勤机摄像头设置操作,在新增用户界面中可以选择“拍照模式” 拍照模式有如下4种： 使用全局设置（使用的是在界面设置中设定好的拍照模式）、不拍照、拍照（不保存图片）、拍照并保存（保存图片） 在新增用户界面种选择“拍照”按钮，进入调整视频设置界面，可以调整摄像头的参数：亮度、对比度、质量、环境等,考勤记录查询介绍,考勤查询 可以根据用户输入的查询条件，将符合查询条件的记录显不在屏幕上以方 便用户查看。
