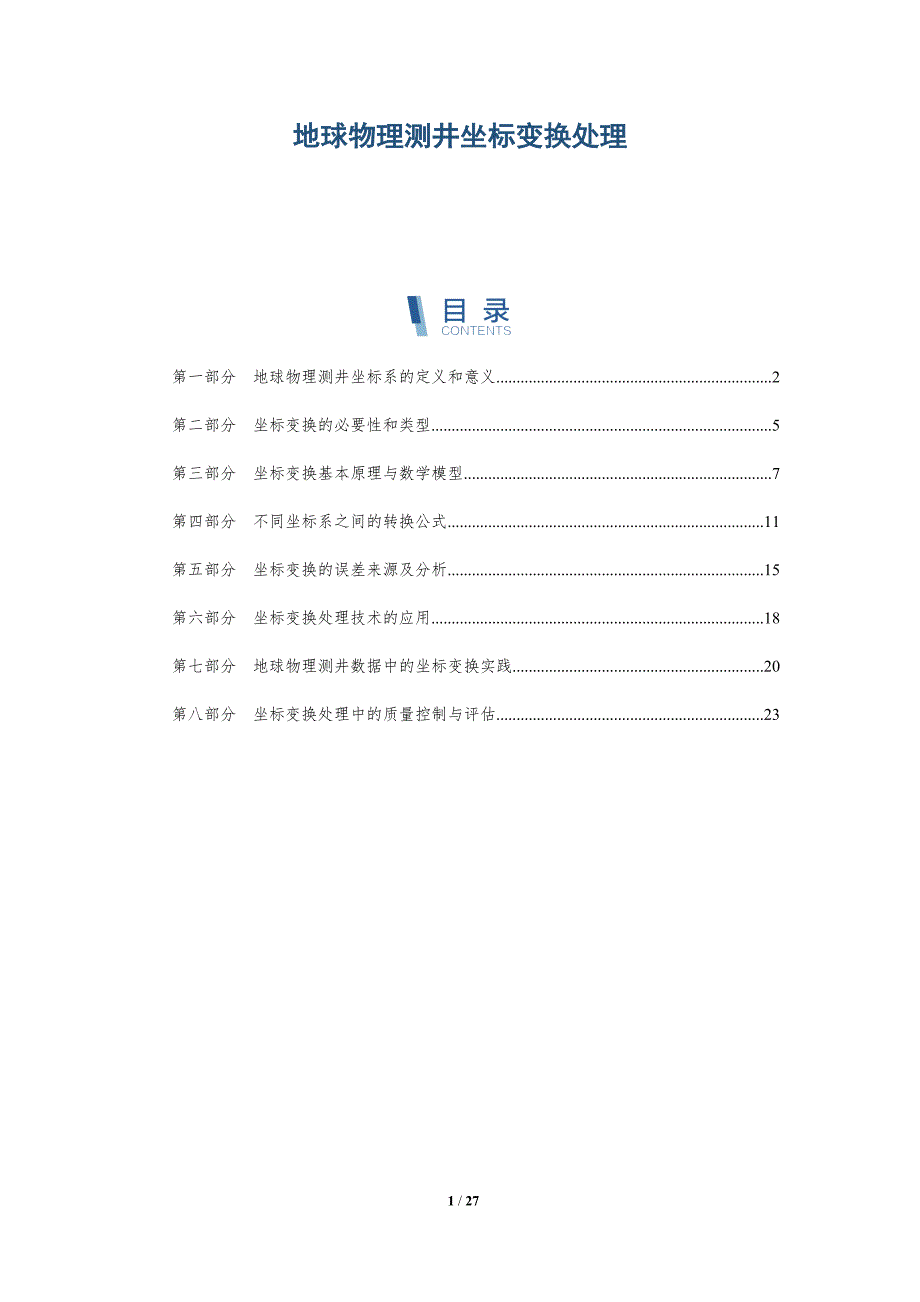

地球物理测井坐标变换处理 第一部分 地球物理测井坐标系的定义和意义 2第二部分 坐标变换的必要性和类型 5第三部分 坐标变换基本原理与数学模型 7第四部分 不同坐标系之间的转换公式 11第五部分 坐标变换的误差来源及分析 15第六部分 坐标变换处理技术的应用 18第七部分 地球物理测井数据中的坐标变换实践 20第八部分 坐标变换处理中的质量控制与评估 23第一部分 地球物理测井坐标系的定义和意义关键词关键要点地球物理测井笛卡尔直角坐标系1. 定义：以地球中心为原点，建立在纬度、经度和海拔上呈正交的直角坐标系2. 优点：与地理坐标系一致，便于地表与地下目标位置精确对应3. 局限性：在大范围区域内，地球曲率影响下笛卡尔坐标系会发生变形，使得坐标值不完全准确地球物理测井极坐标系1. 定义：以地球中心为原点，建立在纬度、经度和高程上的极坐标系2. 优点：与地理坐标系一致，便于测井数据直接在地图上可视化3. 局限性：极坐标系中的径向分量与高度相关，在高低差较大的区域使用时，会出现径向分量失真地球物理测井倾角坐标系1. 定义：以测井仪器轴线为极轴，建立在倾角、方位角和测量深度上的倾角坐标系。
2. 优点：与测井仪器实际测量方向一致，便于测井数据与地层倾角关联3. 局限性：只适用于单向测井，不适用于多向或立体测井地球物理测井筒壁坐标系1. 定义：以钻孔中心为原点，建立在钻孔深度和筒壁方位角上的筒壁坐标系2. 优点：与钻孔实际情况相符，便于测井数据与钻孔结构关联3. 局限性：筒壁坐标系中筒壁方位角受钻孔变形影响，可能存在不准确性地球物理测井井底坐标系1. 定义：以井底为原点，建立在垂直高度和井底投影面上的井底坐标系2. 优点：与井底实际位置相符，便于测井数据与储层评价关联3. 局限性：井底坐标系中垂直高度受地球曲率影响，在大深度区域使用时可能存在误差地球物理测井定向坐标系1. 定义：以任意点为原点，建立在XYZ三个相互垂直分量上的定向坐标系2. 优点：可任意选择原点和坐标轴方向，便于测井数据与任意方向地质结构关联3. 局限性：定向坐标系中坐标值与实际地理位置无关，需要通过坐标变换才能与其他坐标系对应地球物理测井坐标系的定义地球物理测井坐标系是一种三维坐标系，用于描述地球物理测井数据的空间位置它由三个相互正交的坐标轴组成：- X 轴：指向井眼北方向 Y 轴：指向井眼东方向，与 X 轴和垂直方向形成右手系。
Z 轴：指向井眼垂直方向，向下为正，向上为负地球物理测井坐标系的意义地球物理测井坐标系对于正确解释和分析测井数据至关重要，它具有以下意义：- 空间定位：它提供了一种量化的方式来描述测井数据在井眼中的空间位置，从而可以将数据与井眼几何和地质结构联系起来 方向定位：它允许确定测井工具在井眼中的方向，这对处理随方位角变化的测井数据（如声波测井）非常重要 数据整合：它提供了统一的框架，用于整合来自不同测井工具和作业的数据，从而进行全面的地质解释 井眼轨迹校正：通过使用地球物理测井坐标系中的数据，可以校正井眼轨迹，从而获得更准确的井眼位置信息 地质建模：它支持基于测井数据的地球物理和地质建模，从而可以生成更准确的储层描述和预测地球物理测井坐标系的建立地球物理测井坐标系通常通过以下步骤建立：- 测量井眼的倾角和方位角：使用倾角仪和方位仪测量井眼与垂直方向之间的夹角（倾角）和井眼北方向与真北方向之间的夹角（方位角） 确定井眼中的高程基准：选取井眼中一个方便且稳定的点作为高程基准，通常是井口或海平面 建立局部坐标系：基于倾角和方位角，建立一个以井眼为垂直轴的局部坐标系，X 轴和 Y 轴分别指向井眼的南北和东西方向。
转换到地球物理测井坐标系：将局部坐标系旋转和移动到地球物理测井坐标系，从而建立一个统一的坐标框架地球物理测井坐标系中的表示测井数据通常以地球物理测井坐标系中的坐标表示，包括：- 井深（MD）：沿井眼长度测量的深度，从高程基准开始 垂直深度（TVD）：从高程基准垂直向下测量的深度，沿着井眼的投影线 测量深度（MD）：沿着测量工具路径测量的深度坐标变换由于测井工具可能会偏离井眼中心或发生其他情况，导致测井数据坐标与地球物理测井坐标系不一致，因此需要进行坐标变换常见的坐标变换包括：- 测量深度到井深的变换：补偿测井工具偏离井眼中心的影响 垂直深度到井深的变换：补偿井眼倾角的影响 局部坐标系到地球物理测井坐标系的变换：补偿井眼方位角和倾角的影响通过应用适当的坐标变换，可以将测井数据准确地投影到地球物理测井坐标系中，从而进行有效的解释和分析第二部分 坐标变换的必要性和类型坐标变换的必要性地球物理测井数据通常在井下测得，而解释所需的参考坐标系通常为地表坐标系因此，需要进行坐标变换，将井下测量数据转换到地表坐标系中坐标变换的类型坐标变换包括以下类型：笛卡尔坐标系与圆柱坐标系之间的变换地表坐标系通常采用笛卡尔坐标系（X，Y，Z），其中X轴指向北，Y轴指向东，Z轴指向下垂直。
井下坐标系通常采用圆柱坐标系（r，θ，z），其中r表示与Z轴的距离，θ表示从X轴顺时针旋转的角度，z表示沿Z轴的深度水平坐标系与倾斜井坐标系之间的变换水平坐标系是XOY平面，倾斜井坐标系与水平坐标系的差异在于Z轴倾斜于垂直线空间变换空间变换包括旋转和平移，用于将井下坐标系转换为地表坐标系，从而使测井数据与地表地质特征相对应具体坐标变换方法笛卡尔坐标系与圆柱坐标系之间的变换```[X, Y, Z] = [r * cos(θ), r * sin(θ), z][r, θ, z] = [sqrt(X^2 + Y^2), arctan(Y/X), Z]```水平坐标系与倾斜井坐标系之间的变换```[X', Y', Z'] = [X * cos(θ) + Y * sin(θ), Y * cos(θ) - X * sin(θ), Z][X, Y, Z] = [X' * cos(θ) - Y' * sin(θ), Y' * cos(θ) + X' * sin(θ), Z']```其中θ为倾角空间变换空间变换涉及旋转和平移，具体方法取决于测井工具的类型和井眼轨迹常见的空间变换方法有：* 欧拉角旋转：通过三个欧拉角（方位角、倾角和自转角）进行旋转。
四元数旋转：使用四元数表示旋转 平移变换：将坐标系移动到所需位置坐标变换的误差坐标变换可能引入误差，原因包括：* 测量误差：井下测量数据中的误差 模型误差：井眼轨迹模型与实际井眼轨迹之间的差异 采样误差：由于数据采样间隔不同而引起的误差通过使用准确的测量数据、建立合理的井眼轨迹模型并选择合适的坐标变换方法，可以最小化坐标变换误差第三部分 坐标变换基本原理与数学模型关键词关键要点主题名称：笛卡尔坐标系与极坐标系转换1. 笛卡尔坐标系：以x、y、z轴定义空间中的点，点的位置由三个坐标值确定2. 极坐标系：以极点、极轴和极角定义空间中的点，点的位置由极径、极角和高度角确定3. 坐标转换公式： - 笛卡尔坐标系到极坐标系： - 极径：r = √(x² + y²) - 极角：θ = arctan(y/x) - 高度角：φ = arctan(z/r) - 极坐标系到笛卡尔坐标系： - x = r cos(θ) - y = r sin(θ) - z = r cos(φ)主题名称：地理坐标系与大地坐标系转换坐标变换基本原理与数学模型1. 坐标变换概念坐标变换是指将一个坐标系中的点位置信息转换为另一个坐标系中的点位置信息的过程。
它广泛应用于地球物理测井领域，目的是解决不同测量仪器或不同测量时间获取的数据之间的坐标转换问题2. 旋转变换旋转变换是一种常见的坐标变换类型，用于处理坐标系之间沿特定轴的旋转关系其数学模型为：```[x'] = [R] [x]```其中：* [x] 为原始坐标系中的坐标向量* [x'] 为变换后的坐标系中的坐标向量* [R] 为旋转矩阵旋转矩阵的具体形式取决于旋转轴和旋转角度对于绕 x 轴旋转角度 θ，旋转矩阵为：```[R] = [1 0 0] [0 cos(θ) -sin(θ)] [0 sin(θ) cos(θ)]```3. 平移变换平移变换用于处理坐标系之间的平移关系其数学模型为：```[x'] = [x] + [T]```其中：* [x] 为原始坐标系中的坐标向量* [x'] 为变换后的坐标系中的坐标向量* [T] 为平移向量4. 仿射变换仿射变换可以同时处理旋转和平移变换其数学模型为：```[x'] = [S] [x] + [T]```其中：* [S] 为缩放和平移矩阵* [T] 为平移向量缩放和平移矩阵的具体形式为：```[S] = [sx 0 0 0] [0 sy 0 0] [0 0 sz 0] [tx ty tz 1]```其中：* (sx, sy, sz) 为缩放因子* (tx, ty, tz) 为平移因子5. 坐标变换复合实际应用中，往往需要对数据进行多次坐标变换。
例如，先进行旋转变换，再进行平移变换此时，可将多个变换矩阵复合使用，即：```[x''] = [R'] [S'] [T'] [x]```其中：* [x''] 为最终变换后的坐标系中的坐标向量* [R'], [S'], [T'] 分别为旋转、仿射、平移变换矩阵6. 坐标变换矩阵求取坐标变换矩阵的求取可以通过以下步骤完成：* 确定坐标系之间的旋转轴和角度* 求出旋转矩阵* 确定坐标系之间的平移向量* 组成仿射变换矩阵* 将多个变换矩阵复合得到最终的坐标变换矩阵7. 坐标变换误差坐标变换过程中会存在一定误差，其来源包括：* 仪器测量误差* 座标校准误差* 数据处理误差误差控制是坐标变换的重要环节，可以通过以下措施降低误差：* 使用高精度测量仪器* 仔细进行座标校准* 优化数据处理算法第四部分 不同坐标系之间的转换公式关键词关键要点【坐标系转换基础】1. 坐标系的定义和性质，包括直角坐标系、极坐标系、球坐标系等2. 不同坐标系之间的相互关系和转换关系，包括平移、旋转、缩放等地理坐标系与世界坐标系】不同坐标系之间的转换公式直角坐标系和极坐标系的转换直角坐标系（x, y, z）和极坐标系（r, φ, θ）之间的转换公式如下：```x = r sin φ cos θy = r sin φ sin θz = r cos φ``````r = √(x² + y² + z²)φ = arctan(y/x)θ = arctan(z/√(x² + y²))```球面坐标系和笛卡尔坐标系的转换球面坐标系（r, θ, φ）和笛卡尔坐标系（x, y, z）之间的转换公式。
