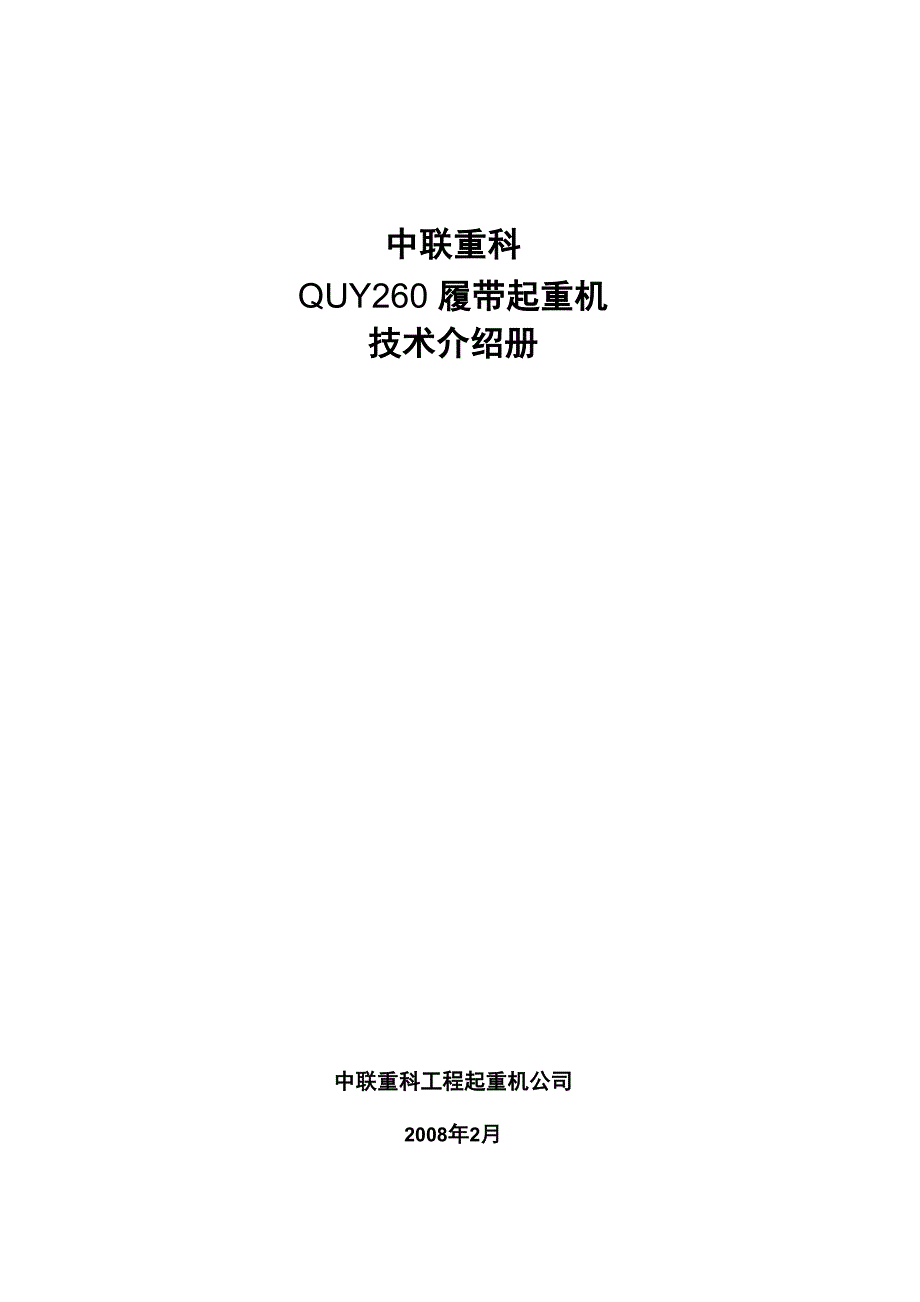

中联重科QUY260 履带起重机技术介绍册中联重科工程起重机公司2008年2月1.外形尺寸和重量1）基本臂臂主机外形尺寸及工作重量2）主要性能参数3）主要配置4）主要运输部件外形尺寸及重量 主机 履带架 配重底板 配重2. 技术说明1）技术创新点2）臂架及拉板3）机构4）系统5）安全装置6）操纵室7）吊钩3. 臂架配置组合表4. 起重性能参数1）主臂起重特性2）主臂＋固定副臂起重特性3）主臂＋塔式副臂起重特性1. 外形尺寸和重量1）基本臂臂主机外形尺寸及工作重量2)QUY260 主要性能参数项目数值备注最大起重量X幅度txm260x5基本臂时自重t210主臂长度m20〜83主臂轻型臂长度m86〜95固定副臂长度m12〜30固定副臂最大起重量t34固定副臂安装角度o10,30主臂+固定副臂最大长度m77 + 30塔式副臂长度m21〜60塔式副臂最大起重量t73.5塔式工况主臂工作角度o65、 75、 85主臂+塔式副臂最大长度m62 + 60卷筒主起升m/min110卷筒第六层单绳副起升m/min110卷筒第六层速度变幅m/min29X2卷筒第六层选配塔臂变幅m/min46卷筒第六层回转速度rpm0〜1.2行走速度km/h0〜1.0爬坡能力%30接地比压MPa0.115总外形尺寸长X宽X咼mm10.2X7.6X4.85不含桅杆臂架发额定功率/转速kW/rpm256/2100228/2100动最大输出扭矩/转速Nm/rpm1750/12001505/1400机排放标准EU Stage IITier III履带轨距X接地长度X履带板宽度mm6000X8200X1200QUY260主要配置序号名称供应商备注1发动机瑞典VOLVO美国康明斯TWD1240VEQSL9-C3052双变量主泵+齿轮 泵博世力士乐（中国）有限公司进口3行走马达日本纳博特斯克有限公司进口4行走减速机5变幅卷扬减速机博世力士乐（北京）液压有限公司力士乐减速机+德国林德马达6变幅卷扬马达7起升卷扬马达8起升卷扬减速机9回转减速机10回转马达11变幅卷扬平衡阀博世力士乐（北京）液压有限公司德国布赫液压12起升卷扬平衡阀13回转支承德国DRR/COM公司进口14电比例减压阀组博世力士乐（中国）有限公司德国布赫液压进口15六联主阀组16集中自动润滑系统德国BAKE有限公司进口17钢丝绳法尔福钢绳（上海）有限公司德国进口注意：技术参数和配置会因技术改进而发生改变2）主要运输部件外形尺寸及重量主机一48tS ■«■■■ r畑:履带总成一25tx2■=LTLrLQr=l =Lnjnjnjn= | =3j-Ln-njn=1200配重底板一15.2txlCT ■:£—u1、、i 1 1 r11iPik ri1620配重一4.45tx145CD配重一2.94tx2工工丨 丨'2G02. 技术说明中联开发的QUY260吨履带吊是综合国际上现有先进机型的优势，并根据国内市场需求而开发的， 超过国内同类产品的水平，达到国际先进水平。
该产品在臂架、防后倾、控制系统等方面都有所创新， 极大地提高了设备的起重性能、操纵性能，且安全可靠，具有较高的性价比1) 技术创新点卓越的起重性能主臂长度为20〜95米，5米幅度最大起重量为260t，起重力矩达到1362t・m；主臂与固定副臂组 合最大长度107米，最大起升高度108米，最大起重量34t，主臂与塔式副臂组合最大长度122米，最 大起升高度120米，塔式副臂可在15°〜75°范围内变幅，作业幅度达到86米，最大起重量73.5t 并能带载行驶及360°范围全方位作业先进的配置a. 原装进口电喷发动机，动力强劲，可靠性高，噪音小，燃油经济性好；b. 德国进口主泵、主阀，功能先进，工作可靠，可控性好；c. 德国进口回转支承，承载能力强；d. 进口抗扭钢丝绳，不打绞、不缠绕，抗扭能力强；e. 原装日本进口专业行走马达、行走减速机，可实现整机单侧转向和原地转向功能，具有高度的 机动性、灵活性和高可靠性；f. 德国进口的集中润滑系统，有效的降低零部件磨损，提高零件的耐用度；g. 液压管路采用进口卡套式接头、精拔无缝钢管，确保液压管路的可靠性； 先进、精确、可靠的液压、电气系统各工作机构工作平稳、可靠，速度可在0%〜100%范围内任意调节，精确的微动性能。
全功率匹 配，工作效率高，能适应各种条件苛刻的作业工况整车采用电子管理系统， CAN 总线连接，控制集成化程度高， PLC 计算机集成控制系统根据实际 工况统一规划、控制各执行元件，使整车控制优化，各机构动作更加协调，节能、可靠，大屏幕电脑 可进行故障智能诊断、数字化智能显示、智能报警等功能造型美观、人性化的设计 整机外型造型美观，采用现代流线型宽大操纵室，前窗安装大幅高透光性玻璃，后部及两侧均配 有视窗，视野开阔，座椅乘坐舒适配有豪华工作仪表台、空调、暖风，操作舒适、方便操纵室可 自动 90°摆动、 20°俯仰，实现了人机完美结合整个主臂上平面还配置了方便安装用的人行走道齐备的安全的装置 本机采用主臂仰角角度指示器、悬吊式高度限位器、卷扬防过放装置、吊钩防脱钩装置、主变量 泵带压力切断功能、力矩限制器、双向液压锁、平衡阀、液压溢流阀、变幅卷扬棘轮自锁保护装置、 臂架机械式防倾翻装置、整机倾斜报警装置、臂架角度检测系统、臂架极限运动角度预警自动切断系 统、配重安装安全保护系统、主泵防吸空保护系统等机械、液压和电子一整套的安全和报警装置，确 保机器的安全使用具有完全自拆装能力 本机具有完全自拆装能力，安装机动灵活，运输方便。
不需要辅助吊车和其他辅助设备，主体部 分能自主从平板车卸下，利用自身的桅杆机构安装履带架、装车身压重、安装配重、组装臂架安装臂 架；同样的道理可以自行分拆；臂架与转台的连接以及车架与履带架的连接均采用了动力销轴的装拆 方法；配重拆装采用带自平衡功能的配重提升机构以及带安全检测功能的配重销轴插销机构；臂架上 安装有行人走台，使安装臂架和拉板更加安全、方便整机拆装方便，缩短了拆装及转场时间，减轻 了人的劳动强度，充分展示了以人为本的设计思想理念高可靠性产品在设计开发时就特别注重高可靠性，通过一定特殊要求达到国际先进水平主要元件通过选 配世界知名牌产品，以保障各机构能够正常可靠的运行同时对各部件、各个环节进行可靠性分析， 通过优化结构和工艺，以保障各个环节的可靠性例如在液压系统方面，做到装配前对每一个元件进 行实实在在的检查，保证每一个元件特别是管路100%符合要求电气控制方面：对每一个接插件、 每一根线路进行检查确认，决不允许存在任何可靠性故障QUY260 履带起重机整机追求技术与艺术的完美结合，结构柔和亲切，色调明快热烈醒目，从整 机到细节力求精致完美，像对待艺术品一样去设计制造2）臂架及拉板桁架式结构，进口高强度管材。
主臂主臂长度：20〜83m主臂调整增加臂节长度： 3m、6m、9m主臂轻型臂长度： 86〜95m固定副臂固定副臂长度： 12〜30m固定副臂调整增加臂节长度： 6m主臂＋固定副臂最大长度： 77＋30m塔式副臂塔式副臂长度： 21〜60m塔式副臂调整增加臂节长度： 3m、6m、9m主臂＋塔式副臂最大长度： 62＋60m3）机构主、副起升机构由变量轴向内藏式柱塞液压马达、平衡阀、减速机、长闭式制动器、钢丝绳组成可独立于 其它机构单独控制钢丝绳为德国进口特种抗扭钢丝绳 主副机构为双速型，有两种不同的起升速度，可提高工作效率变幅机构 由轴向内藏式柱塞液压马达、平衡阀、减速机、长闭式制动器、钢丝绳组成可独立于其它 机构单独控制钢丝绳为德国进口特种抗扭钢丝绳 变幅机构还带棘轮自锁保护机构，保证长时间停车变幅卷扬不滑钩回转机构 回转机构由变量轴向内藏式柱塞液压马达、齿轮减速机、回转制动阀、制动器、小齿轮及回转支承组成，通过小齿轮带动回转支承实现360全回转运动，从而实现上车的回转功能 回转机构带可控滑转操纵、减小冲击，在启动制动时更平稳回转机构采用回转闭式系统，冲击小，回转启动/制动更加平稳，回转机构带可控自由滑移功 能，更好的适应作业要求。
回转可实现从0〜1.2r/min的无级调速回转机构通过转台前两个机械锁定装置进行锁定行走机构 行走机构采用双马达双减速机形式，液压马达和行走减速机及平衡阀均为进口通过两套操 纵手柄分别控制两条履带的行走，能实现直线行走、单边转向、差速转向、原地转向、带载行驶 等动作，具有高度的机动性和灵活性行驶速度：0.6〜0.98km/h爬坡能力： 30％ 履带涨紧：通过千斤顶涨紧，快捷、方便、可靠桅杆顶升机构 由桅杆、桅杆顶升油缸和辅助液压系统等组成，在整机自拆装（或转场）时使用，把桅杆自 水平位置顶过 90便于连接拉板、组装臂架、安装履带总成及配重操纵室旋转及俯仰机构 操纵室可从转台侧面旋转90至转台前面，用定位销固定，减少整机宽度，方便运输 操纵室俯仰通过油缸控制，在起升高度较高时，操纵室可以向上仰起20极大地扩大了驾驶 员的视野配重及配重装卸机构 由配重底板、配重、配重顶升油缸、承重链条和固定销油缸组成实现配重自拆装，提高本 机利用率，减少人工安装危险性支腿顶升和履带自拆装机构 支腿顶升和履带自拆装机构由下车支腿、支腿油缸、支腿阀、履带动力销等组成支腿顶升 机构是在履带自拆装时的主要承载机构。
履带自拆装机构是通过桅杆及桅杆顶升机构吊装履带总 成，利用动力销将车架与履带总成连接支腿顶升和履带自拆装机构在没有辅助吊装设备时可以 自行拆装履带总成，提高工作效率，降低劳动强度及避免人工操纵的危险性4）系统液压系统 液压系统由主泵、控制阀、液压马达、液压油箱、冷却器等组成液压系统采用世界先进的泵控系统，主要元件均为进口，高效节能，可靠性高，使用寿命长 液压油箱容量： 700L冷却器：铝制散热器，带电马达动风扇电器系统24V直流，负极搭铁，2个195AH蓄电池整车电器主要包括：电源、发动机启动发动机熄火、指示灯、报警器、照明、风扇、雨刮器 喇叭、起升高度限制、液压油冷却风扇、数字化显示器、PLC控制器、发动机预热装置、安全装 置等，这些装置保证了起重机的安全作业及良好的工作环境整车采用 CAN 总线技术，把发动机、 PLC 控制器、数字化显示器有效的连。
