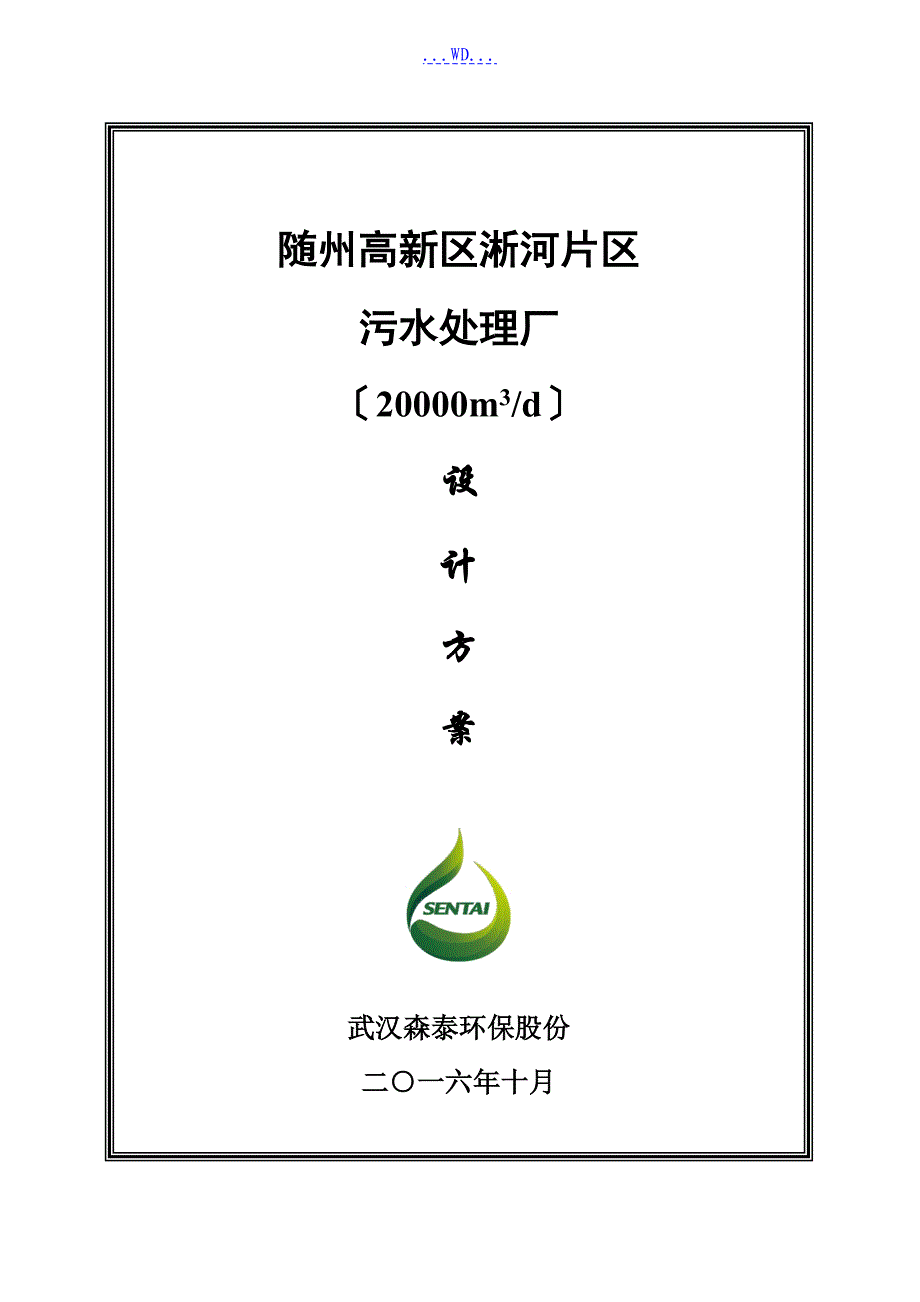

WD...随州高新区淅河片区污水处理厂〔20000m3/d〕设计方案武汉森泰环保股份二○一六年十月目录目 录I第一章 概述11.1 工程背景11.2 设计单位概况11.3 设计依据、原那么和内容3第二章 工艺设计52.1 工程设计规模、进水水质及排放标准52.2 污水处理工艺方案62.3 污泥处理工艺方案92.4 恶臭气体处理与处置92.5 工艺流程图112.6 各处理单元处理效果预测一览表122.7 污水处理系统设计13第三章 建筑和构造设计383.1 建筑设计383.2 构造设计383.3 施工技术及安全措施40第四章 电气及自控系统设计424.1 设计依据424.2 设计范围424.3 供、配电系统434.4 照明设计474.5 自控系统与测量仪表47第五章 组织机构与劳动定员525.1 组织机构525.2 技术管理525.3 劳动定员52第六章 工程投资及运行费用估算546.1 一期建、构筑物一览表546.2 二期建、构筑物一览表556.3 一期设备材料一览表566.4 二期设备材料一览表636.5 建设工程投资表676.6 运行费用估算70第七章 质量保证与售后服务727.1 质量保证727.2 售后服务72第一章概述1.1 工程背景随州高新区位于随州市经济开发区的东南部，是随州经济开发区的重要组成局部。
为了贯彻我国的环境保护政策、执行国家和地方的环保法规、控制污染、保护环境，该区拟于淅河片区新建一套20000m3/d污水处理设施，分两期建设，其中一期10000m3/d，出水水质到达?城镇污水处理厂污染物排放标准?〔GB18918-2002〕中一级B标准武汉森泰环保股份针对该区废水特性及处理要求，编制此污水处理工程设计方案1.2 设计单位概况武汉森泰环保股份成立于2005年，是一家从事废水、废气和固体废弃物治理新技术新工艺开发、环保工程总承包和环保设施运营管理服务于一体的环保高科技企业2015年，公司在全国中小型企业股份转让系统新三板成功挂牌，股票代码832774公司是湖北省环保产业协会理事单位，取得ISO9001：2008环境质量管理体系认证，具备废水、废气、固体废物治理及生态修复等方面的设计和工程总承包资质公司下设2个子公司，1个分公司，9个职能部门和1个环保技术研发中心公司建设了一支由教授、高级工程师、工程师等各层次专业人员组成的高素质技术队伍，现有在职员工120余名，其中高级技术及管理人员20多名，中级技术人员50多名公司十分重视环保技术研发和科技创新，长期以来与武汉理工大学、武汉科技大学、中南民族大学、武汉工程大学、湖北省环科院等多所高校和科研院所保持良好合作关系。
公司充分利用院校丰富的科研资源，发挥自身环保设备加工制造能力和强大的工程实施能力，实行产、学、研一体、优势互补、互惠互利、共同开展的模式，研究开发了10多项具有国内领先水平并拥有自主知识产权的专利技术成果，并迅速地将科技成果实现了产业化，形成了以“多元催化氧化技术〞和“脉冲升流厌氧反响技术〞为核心处理高浓度、难降解有机废水的独有的技术优势公司以“高浓度、难降解废水处理及工业园环境综合治理服务商〞为产业开展方向，致力于成为工业水处理行业的领军企业，可提供环保工程设计、工程施工、设备制造、运营管理、技术咨询服务一揽子的综合解决方案，业务范围涵盖工业园、印染、化纤、化工、制药、制革、造纸、食品、酿造、屠宰、养殖、市政公用等众多行业，为客户提供可靠的环境污染治理解决方案，客户普及全国各地和东南亚、印度、俄罗斯等地公司本着“质量就是生命，客户就是上帝〞的经营理念，严密组织，科学施工，贴心服务，树立了200多项各行业废水处理工程成功案例，赢得了客户的广泛赞誉森泰环保一直秉承“风范、品质、艺术〞的企业文化，以“森泰环保，保护生态〞为己任，本着严谨务实的作风、开拓创新的精神、服务至上的理念，为您提供系统的、全方位、全过程的优质环保技术服务。
企业文化企业愿景：做全国最好的高浓度、难降解废水及工业园环境综合治理服务商企业使命：森泰环保，保护生态企业价值观：行大家风范，臻服务品质，创环保艺术企业荣誉2011年，我公司获得湖北省环境保护产业协会颁发的“2011年优秀会员单位〞荣誉称号；2011年，我公司与中南民族大学共同承担的“甲硝唑废水处理与综合利用的新技术〞获得湖北省重大科学技术成果三等奖；2012年，我公司获得武汉市人民政府颁发的“2012年度武汉市和谐企业〞荣誉称号；2012年，应用我公司专利技术并由我公司承建的“湖北川东环保能源开发汉川新河工业园区污水处理工程〞〔工程编号：2012-S-34〕获得中国环境保护产业协会颁发的“二0一二年国家重点环境保护实用技术示范工程〞荣誉称号；2013年，公司与中南民族大学合作的工程“硫酸和制药行业典型难处理废水的处理与综合利用〞获得环保部环境保护科学技术二等奖；2014年，公司获得湖北省高新技术企业认定〔鄂认定办[2014]19号〕2015年，公司创造专利 “酿酒污泥制备水处理生物活性促进剂〞获得武汉市科技成果证书；2015年，我公司获得湖北黄州火车站经济开发区管委会授予的“园区建设优质服务单位〞〔污水处理厂运营单位〕荣誉称号；2015年，应用我公司专利技术并由我公司承建的“湖北白云边股份600t/d酿酒废水处理工程〞获得中国环保产业协会“2015年国家重点环境保护实用技术及示范工程〞 荣誉称号；2015年，我公司申报的“武汉森泰环保股份企业研究开发中心〞获得武汉市科技局审核认定；2015年，我公司和中南民族大学合作申报的“洪山区校企合作产学研基地建设〞获得洪山区科技局审核认定。
长期以来，公司秉承“风范、品质、艺术〞的企业文化，行大家风范，做精品工程，创环保艺术！公司类似工程业绩：湖北省宏源药业医药工业园污水处理厂松滋市临港工业园污水处理厂云梦盐化工循环经济产业园污水处理厂江西省新干县大洋洲暨盐化城综合污水处理厂1.3 设计依据、原那么和内容1.3.1 设计依据〔1〕?中华人民共和国环境保护法?〔2014年4月24日修订〕〔2〕?中华人民共和国水污染防治法?〔2008年2月26日修订〕〔3〕?污水综合排放标准?GB8978-1996〔4〕?污水排入城镇下水道水质标准?CJ343-2010〔5〕?城镇污水处理厂污染物排放标准?GB18918-2002〔6〕?地表水环境质量标准?GB3838-2002〔7〕?室外排水设计标准?GB50014-2006〔2014版〕〔8〕?给排水设计手册?〔1—12卷〕〔9〕 ?建设工程环境保护管理条例?〔1998年11月29日国务院令〕〔10〕?给水排水工程钢筋混凝土水池构造设计规程?CECS138-2002〔11〕?声环境质量标准?GB3096-2008〔12〕?混凝土构造设计标准?GB50010-2010〔13〕?建筑构造荷载标准?GB50009-2012〔14〕?砌体构造设计标准?GB50003-2011〔15〕?建筑设计防火标准?GB50016-2014〔16〕?建筑照明设计标准?GB50034-2013〔20〕?供配电系统设计标准?GB50052-2009〔21〕?低压配电装置及线路设计标准?GB50054-2011〔22〕?电力装置的继电保护和自动装置设计标准?GB50060-2008〔23〕?建筑防雷设计标准?GB50057-2010〔24〕?通用用电设备配电设计标准?GB50055-2011〔25〕其它专业标准及标准1.3.2 设计原那么〔1〕合国家、地方的法律、法规以及业主的要求，采用先进成熟的处理工艺，确保废水经处理后出水水质到达?城镇污水处理厂污染物排放标准?(GB18918-2002)一级B排放标准。
〔2〕采用高效节能和简便易行的工艺方法，力求污水处理厂到达能耗低、投资省、占地少、运行管理方便、出水水质好的目的；〔3〕设备、器材及电气局部采用名牌厂家产品，质量可靠；〔4〕采用切实可行的技术手段，提高装备水平，降低劳动强度；〔5〕妥善处理污水处理过程中产生的栅渣、污泥、气味和噪声，不对环境产生二次污染；〔6〕厂区平面布置按照工艺流程顺序布置，井然有序，按照不同功能，分区建设，整体布局经济、合理；厂区绿化面积满足标准要求，使厂区布局美观、适用1.3.3 设计内容〔1〕废水处理工艺方案的设计说明；〔2〕废水处理系统中主要建、构筑物的参数设计；〔3〕工艺设备、电气设备及自控仪表的选型；〔4〕工程投资估算及运行成本分析第二章工艺设计2.1 工程设计规模、进水水质及排放标准2.1.1 工程设计规模随州高新区淅河片区污水处理厂设计规模为20000m3/d，分两期建设，一期10000m3/d，其中工业废水7000m3/d、生活污水3000m3/d2.1.2 进水水质本工程工业废水进水执行?综合污水排放标准?〔8978-1996〕的三级标准，并满足?污水排入城镇下水道水质标准?〔CJ343-2010)B级标准，水质见表2-1。
表2-1不同排放标准污染物排放限值 〔单位mg/L，pH无量纲〕工程pHSSCODCrBOD5TNNH3-NTPTDSGB8978-1996三级标准6-9≤400≤500≤300////CJ343-2010B级标准6.5-9.5≤400≤500≤350≤70≤45≤8≤2000通过分析以上主要污染物排放限值，并结合化工园区废水特点，本工程进水BOD5浓度低于一般城市污水处理厂，参考其它化工园区污水处理厂实际进水水质，废水可生化性均较差，B/C值＜0.3同时为防止高盐分对后续处理工艺和设备影响，需对各企业排水盐分进展限定，控制其浓度故确定本工程工业废水设计进水水质如表2-2：表2-2工业废水设计进水水质 〔单位mg/L，pH无量纲〕工程pHSSCODCrBOD5TNNH3-NTPTDS设计取值6-9≤200≤500≤150≤70≤45≤8≤6000生活污水设计进水水质如表2-3：表2-3生活污水设计进水水质 〔单位mg/L，pH无量纲〕工程pHSSCODCrBOD5TNNH3-NTP设计取值6-9≤180≤300≤160≤40≤30≤42.1.3 排放标准本工程出水执行?城镇污水处理厂污染物排放标准?〔GB18918-2002〕中一级B标准，各项指标如表2-4所示。
表2-4 出水水质〔单位mg/L，pH无量纲，色度为稀释倍数〕工程pHSSCODCrBOD5TNNH3-NTP色度出水水质6-9≤20≤60≤20≤20≤8(15)*≤1≤30注：*当水温≤12°时执行括号内标准2.2 污水处理工艺方案2.2.1 预处理工艺来水通过格栅去除大块漂浮物等杂质后经泵提升至调节池，均质均量后提升至后续处理单元由于工业废水在进入本工程污水处理厂前，均经过各企业内污水处理设施进展预处理，因此废水生化性较差，B/C＜0.3，故需采用化学强氧化的前处理工艺，通过氧化反响去除废水中的局部有机污染物，提高废水的可生化性，减轻后续处理设施的处。
