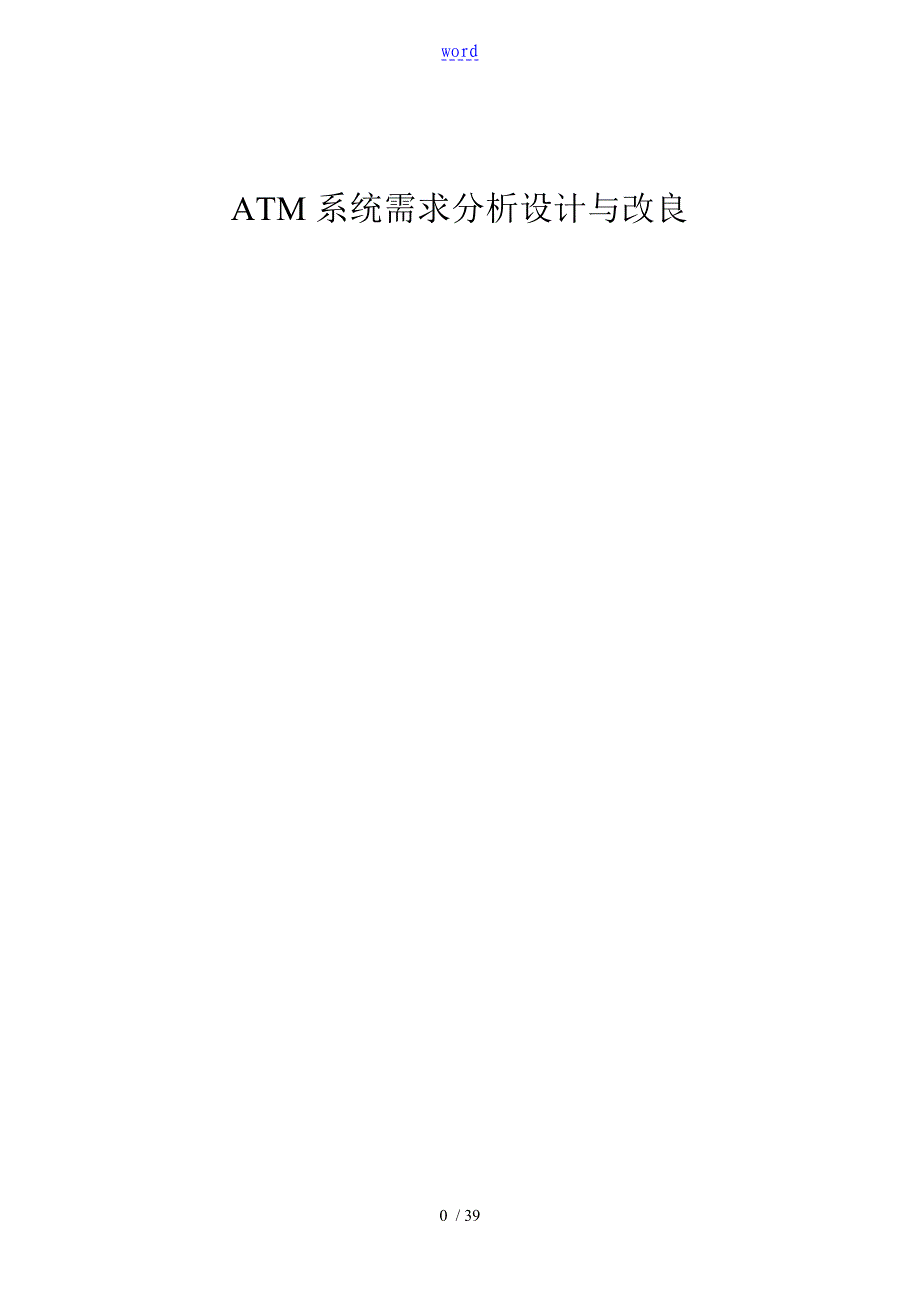

wordATM系统需求分析设计与改良目录1．引言1编写目的1定义12．总体设计1需求概述1软件结构23.基于UML的ATM自动取款机系统分析设计23.1 CIM-1定义业务流程23.2 CIM-2 分析业务流程43.2.1 客户取钱业务流程活动图.43.2.2 客户转账业务流程活动图.43.2.3 客户修改密码业务用例活动图53.2.4 客户查询余额业务用例活动图63.3 CIM-3定义系统X围.83.3.1 客户包下可启动的系统用例83.3.2 银行管理员包下的系统用例图8定时启动者包下的系统用例93.4 PIM-1分析业务流程93.4.1 SUC001-取款系统用例业务93.4.2 SUC002-转账业务系统用例103.4.3 SUC003- 修改密码业务系统用例113.4.4 SUC004- 查询余额业务系统用例123.5 PIM-2 分析业务规如此状态图〔取款〕134．程序描述144.1 取款子系统17功能17性能17输入项目17输出项目18算法18程序逻辑19接口19存储分配20限制条件20测试要点20存款子系统20功能20性能20输入项目20输出项目20算法21程序逻辑22接口22存储分配23限制条件23测试要点234.3 转账子系统23功能23性能23输入项目23输出项目23算法24程序逻辑25接口25存储分配26限制条件26测试要点264.4 查询余额子系统26功能26性能26输入项目26输出项目26算法27程序逻辑28接口28存储分配29限制条件29测试要点294.5 修改密码子系统29功能29性能29输入项目29输出项目29算法30程序逻辑31接口31存储分配32限制条件32测试要点324.6 打印凭条子系统32功能32性能32输入项目32输出项目33算法33程序逻辑34接口34存储分配35限制条件35测试要点35 / 1．引言ATM自动取款机系统是银行业务流程过程中十分重要且必备的环节之一，在银行业务流程当中起着承上启下的作用，其重要性不言而喻。
但是，目前许多银行在具体的一些业务流程处理过程中仍然使用手工操作的方式来实施，不仅费时、费力，效率低下，而且无法达到理想的效果为此，我们在明确该软件需求的根底上，安排项目规划与进度、组织软件开发与测试，撰写本文档本文档针对上述问题，采用软件工程的开发原理，依据软件流程过程规X，按照需求分析，概要设计，程序编码，软件应用等过程，开发了这个系统 1.2定义专业术语与缩略词某某：在银行中，事物应用的单个某某每个顾客可以拥有多个某某用户：拥有银行的一个或多个某某的人可以是一个人或多个人，或者是公司一样的人，拥有不同的银行某某被认为是不同的落户ATM：ATM是Automatic Teller Machine 的缩写，意为自动取款机是一种高度精细的机电一体化设备，利用磁卡或智能IC卡储存用户信息并通过加密键盘输入密码然后通过银行内部网络验证并进展各种交易的金融自助设备2．总体设计随着科技的开展，人们生活水平的不断提高，高性能高效率的产品越来越受到人们的欢迎 ATM自动取款机是一种非常智能的机器，人们可以直接与它交互，代替以前的手工操作，大大提高了银行的工作效率针对银行业务种类繁多、客户需求量大等现象，为了减少银行人员的工作任务，方便客户，使用户自己就可以在ATM机上存款、取款、查询余额、转账、修改密码、打印凭条、退卡等根底功能。
在这样的需求下我们模拟开发了ATM自动取款机系统系统的层次结构图如图图2.1 系统的层次结构3.基于UML的ATM自动取款机系统分析设计3.1 CIM-1定义业务流程ATM自动取款机系统业务用例图.该系统主要有两个执行者：银行管理员和客户银行管理员会启动或参与的业务主要有添加现金、维护ATM硬件设备和协助客户改密码客户启动或参与的业务主要有修改密码、取钱、转账和查询余额图3-1 客户ATM自动取款机业务用例业务用例名称简述(1)修改密码客户于ATM自动取款机上可以进展修改密码业务操作(2)取钱客户于ATM自动取款机上可以进展取钱操作(3)查询余额客户于ATM自动取款机上可以进展查询余额操作(4)转账客户于ATM自动取款机上可以进展转账操作 银行管理员ATM自动取款机业务用例业务用例名称简述(1)修改密码银行管理员协助客户修改密码并做记录(2)添加现金银行管理员适时添加现金,方便客户取款(3)维护ATM硬件设备维护ATM硬件设备,保证ATM机正常工作3.2 CIM-2 分析业务流程 客户取钱业务流程活动图.客户首先将磁卡插入ATM机中,初始化ATM屏幕;根据屏幕提示输入密码,系统验证密码正确性,假如不正确,重新输入密码,假如连续输入密码三次不正确,退出服务.假如输入密码正确,客户根据提示选择取款服务,然后输入取款数额,系统判断输入的取款数额的合法性,假如不合法(这里不考虑透支)退出服务;假如合法,吐款机吐款. 图3-2 客户转账业务流程活动图.客户首先将磁卡插入ATM机中,初始化ATM屏幕;根据屏幕与语音提示输入密码,系统验证密码正确性,假如不正确,重新输入密码,假如连续输入密码三次不正确,退出服务.假如输入密码正确,客户根据屏幕提示选择转账服务,进入转账/汇款的操作界面,选择要转入卡的账户类型〔银行卡或存折〕，然后输入所要转入卡的卡号，输入转账金额。
退出 图3-3 客户修改密码业务用例活动图客户首先将磁卡插入ATM机中,初始化ATM屏幕;根据屏幕与语音提示输入密码,系统验证密码正确性,假如不正确,重新输入密码,假如连续输入密码三次不正确,退出服务.假如输入密码正确,客户根据屏幕提示选择修改密码服务,进入修改密码服务界面根据语音与界面提示两次输入客户欲设置的新密码系统验证新密码的合法性，看是否是六位数，两次输入是否一致等如通过验证，系统通过AYM屏幕提示客户密码修改成功最后退出服务 图3-4 客户查询余额业务用例活动图客户首先将磁卡插入ATM机中,初始化ATM屏幕;根据屏幕与语音提示输入密码,系统验证密码正确性,假如不正确,重新输入密码,假如连续输入密码三次不正确,退出服务.假如输入密码正确,客户根据屏幕提示选择修改密码服务,进入查询余额服务界面按下确认按钮.系统连接综存系统,计算客户账户余额,并通过ATM机显示屏幕显示给客户. 图3-53.3 CIM-3定义系统X围. 客户包下可启动的系统用例 图3-6系统用例名称简述〔1〕转账客户到ATM机使用系统执行转账业务〔2〕取款客户到ATM机使用系统执行取款业务〔3〕修改密码客户到ATM机使用系统执行修改密码操作〔4〕查询余额客户到ATM机使用系统执行查询余额操作 银行管理员包下的系统用例图 图3-7系统用例名称简述〔1〕添加现金银行管理员用ATM系统添加现金〔2〕维护硬件设备银行管理员维护硬件系统定时启动者包下的系统用例 图3-8 系统用例名称简述〔1〕计算利息系统于约定时间自动计算利息〔2〕扣除利息和手续费系统于交易发生后扣除手续费，系统于约定时间扣除利息税〔3〕业务短信系统于交易发生后自动发送短信给客户3.4 PIM-1分析业务流程 SUC001-取款系统用例业务用例名称取款用例编号SUC001用例简述客户在ATM机上取款用例图主要流程（1） 客户插入磁卡，初始化ATM系统屏幕（2） 系统提示输入密码。
3） 客户输入密码并通过系统验证（4） 系统列出服务项目（5） 客户选择取款，输入取款金额，按下确定键6） 系统验证取款数额的合法性并计算出手续费（7） 系统连接到综存系统，查询账户余额，确认余额是否足够8） 吐款机吐款，交易成立（9） 系统提供打印功能，供客户选择是否打印替代流程〔3〕a[密码错误]系统出现密码错误警告并返回主要流程〔2〕，供客户重新输入密码〔6〕a[金额不符]系统出现取款金额必须为50元整数的信息，回到主要流程〔5〕，供客户重新输入取款金额(6)b[金额过低]系统出现最低取款的信息，回到主要流程〔5〕，供客户重新输入取款金额(6)c [金额过高]系统出现最高取款的信息，回到主要流程〔5〕，供客户重新输入取款金额〔7〕a[余额不足]系统出现余额不足的信息，回到主要流程〔5〕，供客户重新输入取款金额业务规如此（1） 交易款项=取款金额+手续费（2） 手续费=取款金额*银行管理费*银行折扣（3） 取款金额最低为50元，取款金额最高为5000（4） 取款金额为非作50元的整数倍（5） 系统按照银行原有编码方式生成交易编号其他打印了取款凭条 SUC002-转账业务系统用例用例名称转账用例编号SUC002用例简述客户ATM机上转账用例图主要流程（1） 客户插入磁卡，初始化ATM系统屏幕（2） 系统提示输入密码。
3） 客户输入密码并通过系统验证（4） 系统列出服务项目（5） 客户选择取款，输入转账金额，按下确定键6） 系统验证转账数额的合法性并计算出手续费（7） 系统连接到综存系统，查询账户余额，确认余额是否足够8） 交易成立，系统提供打印功能，供客户选择是否打印替代流程3〕a[密码错误]系统出现密码错误警告并返回主要流程〔2〕，供客户重新输入密码〔6〕a[金额不符]系统出现转账金额必须为50元整数的信息，回到主要流程〔5〕，供客户重新输入取款金额(6)b[金额过低]系统出现最低取款的信息，回到主要流程〔5〕，供客户重新输入取款金额〔6c[金额过高]系统出现最高取款的信息，回到主要流程〔5〕，供客户重新输入取款金额(7)a[余额不足]系统出现余额不足的信息，回到主要流程〔5〕，供客户重新输入取款金额业务规如此（1） 交易款项=转账金额+手续费（2） 手续费=转账金额*银行管理费*银行折扣（3） 转账最低金额为50元，最高为5000元（4） 系统按照银行原有编码方式生成交易编号 SUC003- 修改密码业务系统用例用例名称修改密码用例编号SUC003用例简述客户在ATM机上修改客户密码用例图主要流程（1） 客户插入磁卡，初始化ATM系统屏幕（2） 系统提示输入密码。
3） 客户输入密码并通过系统验证（4） 系统列出服务项目（5） 客户选择。
