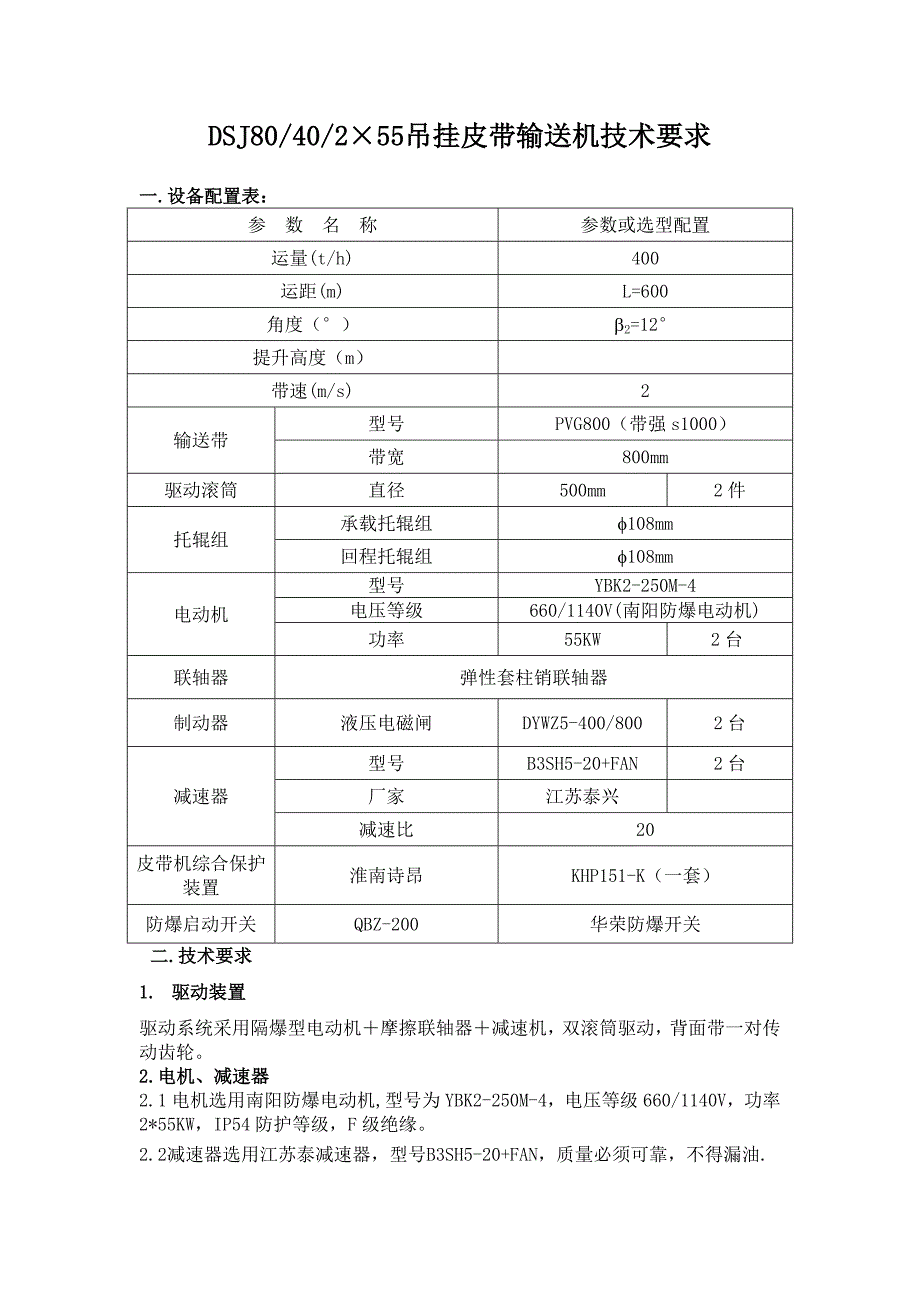

DSJ80/40/2×55吊挂皮带输送机技术要求一.设备配置表：参 数 名 称 参数或选型配置运量(t/h) 400运距(m) L=600角度（°） 2=12°提升高度（m）带速(m/s) 2型号 PVG800（带强 s1000）输送带带宽 800mm驱动滚筒 直径 500mm 2件承载托辊组 108mm托辊组回程托辊组 108mm型号 YBK2-250M-4电压等级 660/1140V(南阳防爆电动机)电动机功率 55KW 2台联轴器 弹性套柱销联轴器制动器 液压电磁闸 DYWZ5-400/800 2台型号 B3SH5-20+FAN 2台厂家 江苏泰兴减速器减速比 20皮带机综合保护装置 淮南诗昂 KHP151-K（一套）防爆启动开关 QBZ-200 华荣防爆开关二.技术要求1. 驱动装置驱动系统采用隔爆型电动机＋摩擦联轴器＋减速机，双滚筒驱动，背面带一对传动齿轮2.电机、减速器2.1电机选用南阳防爆电动机, 型号为 YBK2-250M-4，电压等级 660/1140V，功率 2*55KW，IP54 防护等级，F 级绝缘2.2减速器选用江苏泰减速器，型号B3SH5-20+FAN，质量必须可靠，不得漏油.2.3制动采用液压电磁闸，型号为DYWZ5-400/80。
3. 滚筒3.1主要滚筒采用标准结构3.2所有滚筒轴承选用“哈、瓦、洛”,滚筒轴承装配时，轴承和轴承座油腔中应充以锂基润滑脂，轴承充油量为轴承间隙的 2/3，轴承座油腔中应充满3.3传动滚筒装配后铸胶，厚度大于 10mm，胶层应为阻燃材料，菱形胶面，其性能应符合 MT113中 2.1和 2.4条的规定4. 托辊组4.1辊子直径为 φ108mm（采用 φ108*4.5 无缝钢管加工） ，轴承型号 205，轴承采用“哈、瓦、洛，上托辊为铰接托辊组间距为 1500mm，下托辊为平托辊间距为 3000mm给料段需配备缓冲托辊组，布置在落料段下方，托辊间距为400mm调偏辊按上调偏 20米/组，下调偏 30米/组，调偏立辊采用直径为 604.2槽形托滚为铰接式，槽型角 30°，用挂钩挂在钢管的柱销上，也能方便地挂上或取下挂钩上有 6个圆弧齿槽，托滚就是通过齿槽挂在柱销上的，并可前后移动一个齿距，以调节托滚位置调正胶带跑偏5.机架与机身5.1带式输送机的中部支架、头部支架、尾部支架、拉紧装置支架、驱动装置支架应有足够的刚度和强度所用的材料须选用优质钢材焊缝坚固、美观、均匀其制造误差不得超过有关标准的要求。
5.2带式输送机头尾架、驱动装置架采用加固型5.3 带式输送机中间架采用管架式，支腿立柱采用 10#槽钢，联接采用￠60*4钢管焊接，表面防锈处理5.4中间架采用￠60*4 钢管制作，每节中间架长度 3米6.张紧装置张紧方式采用 JH-8型回柱绞车张紧7.清扫装置清扫器采用橡胶清扫器，带式输送机尾、机头部各布置一组头部清扫器的要求如下：8.胶带胶带选用 PVG1000S、6 级整芯带，带宽 800mm（阻燃抗静电）9.安全栏杆和安全防护罩输送机尾部滚筒、改向滚筒、张紧滚筒两端设安全防护罩；张紧装置周围设安全栏杆；其它回转或移动部位（联轴器等）设安全栏杆或安全防护罩；安全防护罩应该是钢板网制作的，便于拆装、搬运 10.综合保护装置：整机配备皮带机综合保护和防爆开关 QBZ200/1140（660）V 各一台；综合保护采淮南诗昂 KHP151-K，配备含跑偏传感器 6个，急停开关 6个，塑钢绳子 650米，速度、温度、撕裂、烟雾、堆煤传感器（含球阀）各 2个。
