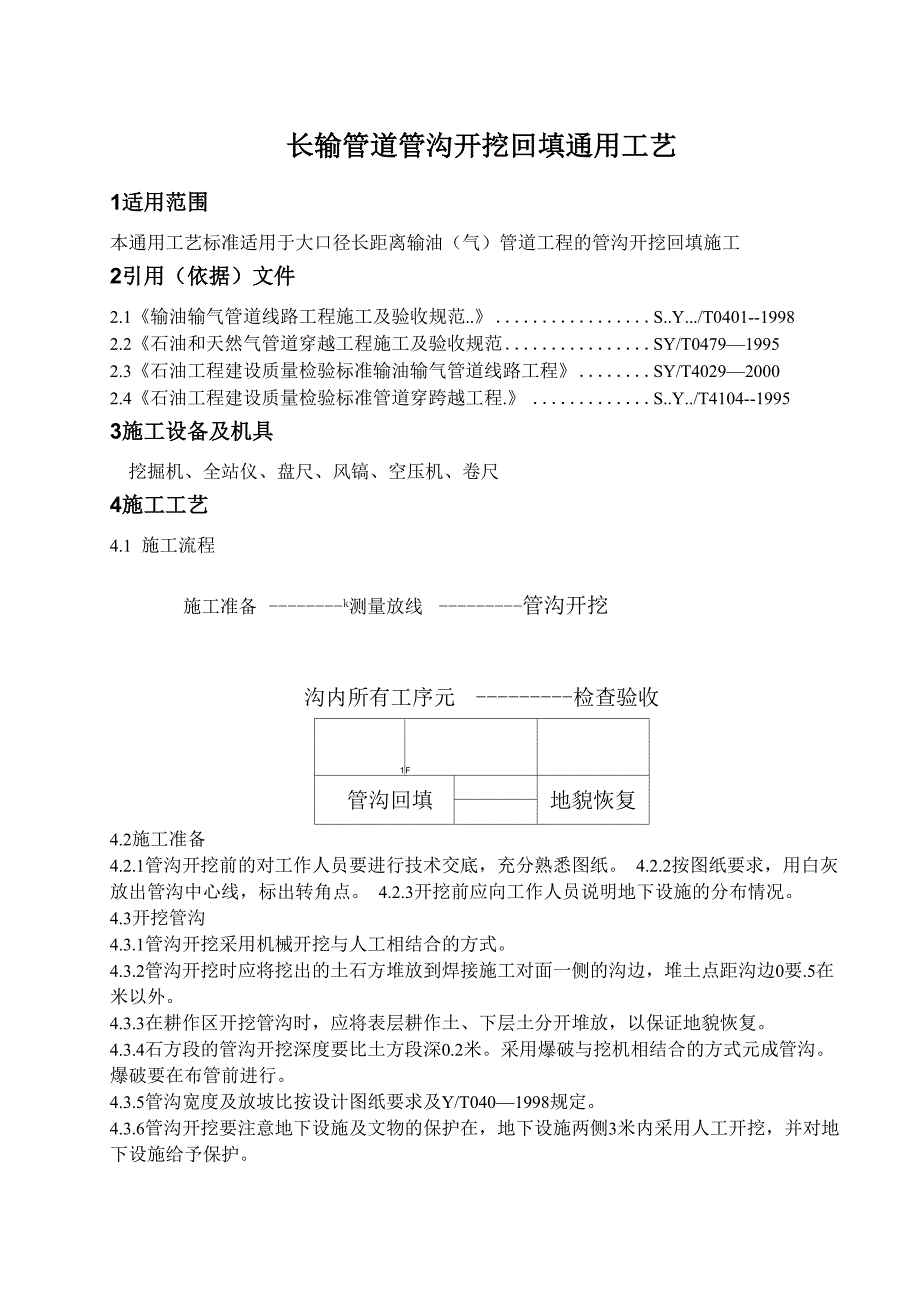

长输管道管沟开挖回填通用工艺1适用范围本通用工艺标准适用于大口径长距离输油（气）管道工程的管沟开挖回填施工2引用（依据）文件2.1《输油输气管道线路工程施工及验收规范..》 S..Y.../T0401--19982.2《石油和天然气管道穿越工程施工及验收规范 SY/T0479—19952.3《石油工程建设质量检验标准输油输气管道线路工程》 SY/T4029—20002.4《石油工程建设质量检验标准管道穿跨越工程.》 S..Y../T4104--19953施工设备及机具挖掘机、全站仪、盘尺、风镐、空压机、卷尺4施工工艺4.1 施工流程施工准备 k测量放线 管沟开挖沟内所有工序元 检查验收1F管沟回填地貌恢复4.2施工准备4.2.1管沟开挖前的对工作人员要进行技术交底，充分熟悉图纸 4.2.2按图纸要求，用白灰放出管沟中心线，标出转角点 4.2.3开挖前应向工作人员说明地下设施的分布情况4.3开挖管沟4.3.1管沟开挖采用机械开挖与人工相结合的方式4.3.2管沟开挖时应将挖出的土石方堆放到焊接施工对面一侧的沟边，堆土点距沟边0要.5在 米以外4.3.3在耕作区开挖管沟时，应将表层耕作土、下层土分开堆放，以保证地貌恢复。
4.3.4石方段的管沟开挖深度要比土方段深0.2米采用爆破与挖机相结合的方式元成管沟 爆破要在布管前进行4.3.5管沟宽度及放坡比按设计图纸要求及Y/T040—1998规定4.3.6管沟开挖要注意地下设施及文物的保护在，地下设施两侧3米内采用人工开挖，并对地 下设施给予保护4.4 管沟验收4.4.1 管沟中心线、标沟底高、标沟宽度、变坡点位移的允许偏差应符合下表的规定4.4.2直线段管沟必须顺直曲线段管沟应该圆滑过渡并满足设计给定1500D的曲率半径 石方段管沟不得有欲坠的石块及沟底不得有石块管沟允许偏差项 目允许偏差mm）管沟中心线偏移<100沟底标咼+50— 100沟底宽度±100变坡点位移<1004.4.3 开挖管沟后及时检查验收，对于不符合要求的部分及时修整做好管沟检查记录，验 收合格后及时办理工序交接手续4.5回填4.5.1 管沟回填前，管道安装机组向管沟回填单位下达管沟回填通知单通，知监理工程师安排 敷设硅管单位及时到现场施工，并进行现场工序交接，回填机组按此通知单进行回填 4.5.2回填通知单包括以下内容：a. 回填区段桩号、里程；b. 回填程序及回填土质要求；c. 回填高度及覆土形状；d. 地貌恢复要求及水工保护措施；e. 工艺预留段（分段试压、清管装置安装端口位置、阀室安装位置、地下障碍物穿越位置） 的长度及详细位置（桩号、里程、参照物。
4.5.3 管道回填前将阴极保护测试线焊好并引出，待管沟回填时配合安装测试桩4.5.4 管道穿越地下电缆、管道、构筑物处的保护处理，在管沟回填前按设计要求施工，并 配合管沟回填施工4.5.5回填前，如管沟内有积水，应将水排净再回填回填细土至管顶以.上，然后下光 缆套管，光缆套管放置在与管顶齐平、位于油流方向右方的管沟边缘，最后回填原状土 4.5.6用机械设备进行管沟回填时，不得在管顶覆土上转动设备，以防止回填过程中管道受 碾压而损坏管道及其防腐层4.5.7继续施工的管道，在其端部留出0m管段暂不回填4.5.8管沟回填土高出地面0.3m以上，用来弥补土层沉降的需要覆土要与管沟中心线一致， 其宽度为管沟上开口宽度，并做成有规则的外形4.5.9 沿线施工时破坏的挡水墙、田埂、排水沟、便道等地面设施按原貌恢复设计上有特 殊要求的地貌恢复，根据设计要求恢复4.5.10管沟回填先进行生土的回填，回填到距自然地面0mm时，回填耕植土，并留出沉 降余量剩余的生土用车辆运到业主指定存放位置4.5.11石方段管沟应按设计要求回填细土，细土的最大粒径不得超0mm,回填细土应平 整、密实；回填原土石方时，石头的最大粒径不得超过0mm但对硅管应采取保护措施， 避免硅管损伤。
4.5.12 对回填后可能遭受洪水冲刷或浸泡的管沟应，按设计要求采取分层压实回填引、流或 压砂袋等防冲刷和防管道漂浮的措施4.5.13 管道沟下组焊连头或下沟后，如不能及时回填，则需用袋装土堆砌在管线上，压住管 子，以防下雨时沟内积水造成管线漂浮或细土流失，殳地段间隔50m,积水地段间隔20m, 每处稳管堆长度4m4.6检查验收 对地貌恢复后要组织检查验收，并交给当地主管部门，办理地貌恢复手续4.7注意事项 4.7.1回填前一定要检查管沟的防腐层，确认有无漏点4.7.2回填前管沟内的隐蔽施工全部完成 4.7.3回填时要保护好管道的防腐层4.7.4回填土要分层夯实5 质量记录技术交底记录 管沟开挖记录 管沟埋深检查记录工序交接记录 地貌恢复交接记录。
