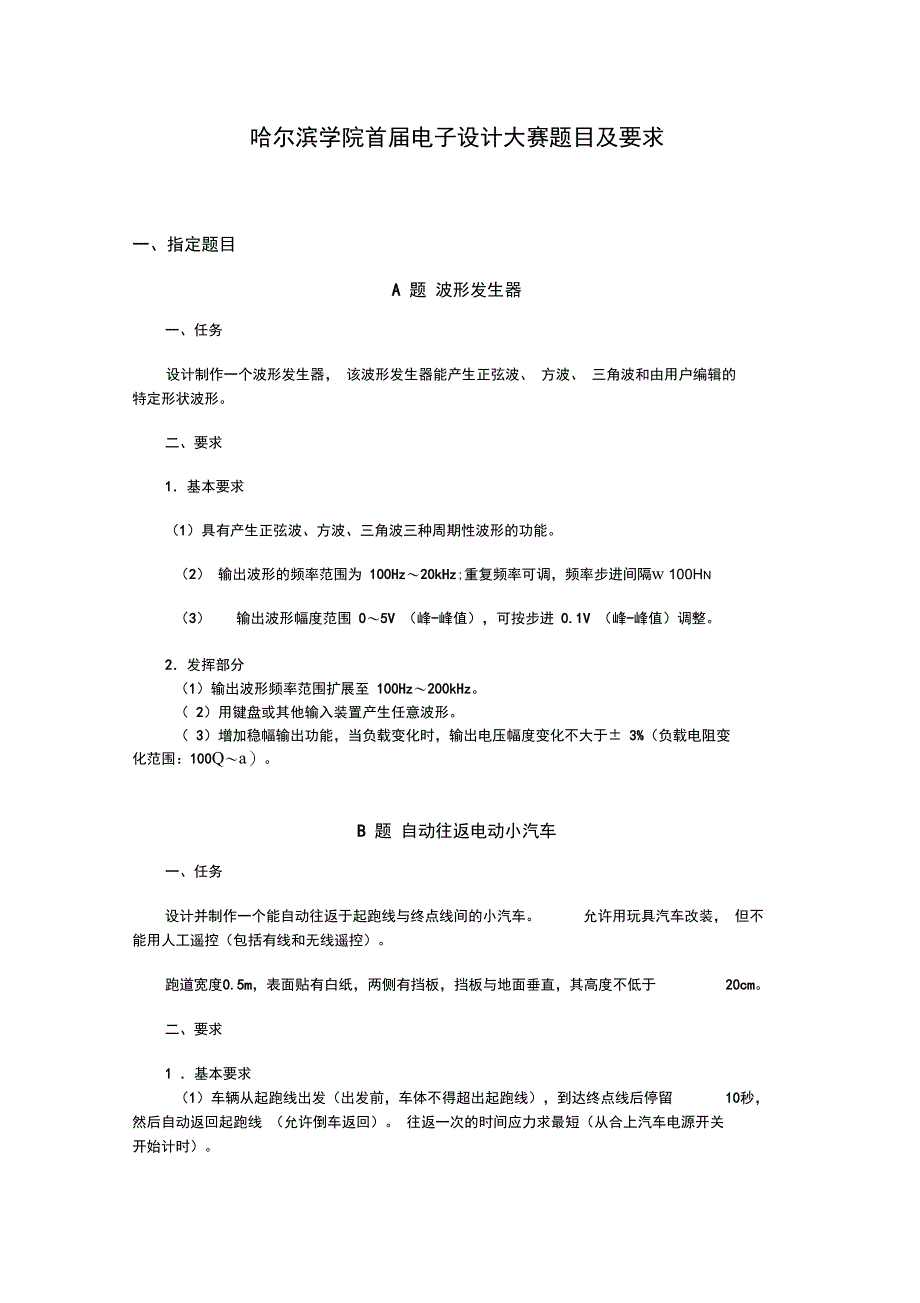

哈尔滨学院首届电子设计大赛题目及要求一、指定题目A 题 波形发生器一、任务设计制作一个波形发生器， 该波形发生器能产生正弦波、 方波、 三角波和由用户编辑的 特定形状波形二、要求1．基本要求（1）具有产生正弦波、方波、三角波三种周期性波形的功能2） 输出波形的频率范围为 100Hz〜20kHz;重复频率可调，频率步进间隔w 100Hn（3） 输出波形幅度范围 0〜5V （峰-峰值），可按步进 0.1V （峰-峰值）调整2．发挥部分（1）输出波形频率范围扩展至 100Hz〜200kHz 2）用键盘或其他输入装置产生任意波形 3）增加稳幅输出功能，当负载变化时，输出电压幅度变化不大于± 3%（负载电阻变 化范围：100Q〜a）B 题 自动往返电动小汽车一、任务设计并制作一个能自动往返于起跑线与终点线间的小汽车 允许用玩具汽车改装， 但不能用人工遥控（包括有线和无线遥控）跑道宽度0.5m，表面贴有白纸，两侧有挡板，挡板与地面垂直，其高度不低于 20cm二、要求1 ．基本要求（1）车辆从起跑线出发（出发前，车体不得超出起跑线），到达终点线后停留 10秒，然后自动返回起跑线 （允许倒车返回） 往返一次的时间应力求最短（从合上汽车电源开关 开始计时）。
2) D〜E间为限速区，车辆往返均要求以低速通过，通过时间不得少于 8秒，但不允许在限速区内停车2．发挥部分( 1)自动记录、显示一次往返时间(记录显示装置要求安装在车上) 2)自动记录、显示行驶距离(记录显示装置要求安装在车上) 3)其它特色与创新C 题 竞赛抢答器一、任务设计制作一个八路抢答器， 抢答者按动本组按键， 组号立即在LED显示器上显示，同时封锁其他组的按键信号二、要求1．基本要求( 1)系统设置外部清除健，按动清除健， LED 显示器自动清零灭灯2)抢答器定时为 30 秒，通过控制健启动抢答器后，要求 30 秒定时器开始工作，发光管点亮 3)抢答者在 30 秒内进行抢答有效，如果 30 秒内无抢答者，则本次抢答无效，系统 报警2．发挥部分自由发挥D 题 数字温度计一、任务设计制作一个数字温度计二、要求1．基本要求( 1)测量温度范围为 0~150oC 2)测温精度为± 1oC 3)利用数码管显示温度2．发挥部分 温度传感器自己选择确定，可采用单片机进行设计E 题 单片机乐曲演奏控制器一、任务用单片机系统产生 1-2 首乐曲二、要求1．基本要求 （1）用单片机的定时器做音乐信号的音频发生器。
2）由数码管显示曲目，并能通过按键在几首曲目间选曲2．发挥部分 自由发挥下列竞赛题目电子专业学生不能选：F、音乐彩灯控制器要求： 用音乐信号控制多组颜色的灯泡， 利用其亮度的变化反映音乐信号 要求电路把输入 的音乐信号分为高、中、低三个频段，并且控制三种颜色的彩灯G电子秒表要求：设计一个秒计时装置，由数码管显示秒计数由开关控制开始和计数器清零H、数字钟要求：设计一个数字显示的时钟，具有时、分、秒计时功能，六位显示I 、八路呼叫器要求： 八个按键模拟呼叫源，当有一路呼叫时，由数码管显示呼叫源号码， 同时给出声光报 警信号J、 篮球竞赛 30s 计时器要求：具有 30 秒计时功能，并能实时显示计时结果计时器为 30 秒递减计时，计时间隔 1 秒递减计时到零时，有光电报警信号K、 交通灯控制器要求：设计一个十字路口的交通信号灯控制器，控制 A、B 两条交叉道路上的车辆通行每条道路设一组信号灯，由红、黄、绿三个灯组成每条道路通行时间 25 秒每次变换通行车道之前要求黄灯先亮 5 秒二、自选题目自选题目应以电子技术（模拟电路和数字电路）应用设计为主要内容，可涉及单片 机，可编程逻辑器件， EDA 软件工具和 PC 的应用注： 1、以上题目由主办单位提供部分元器件；2、学生可以在理工学院实验室开放时间到实验室制做作品。
