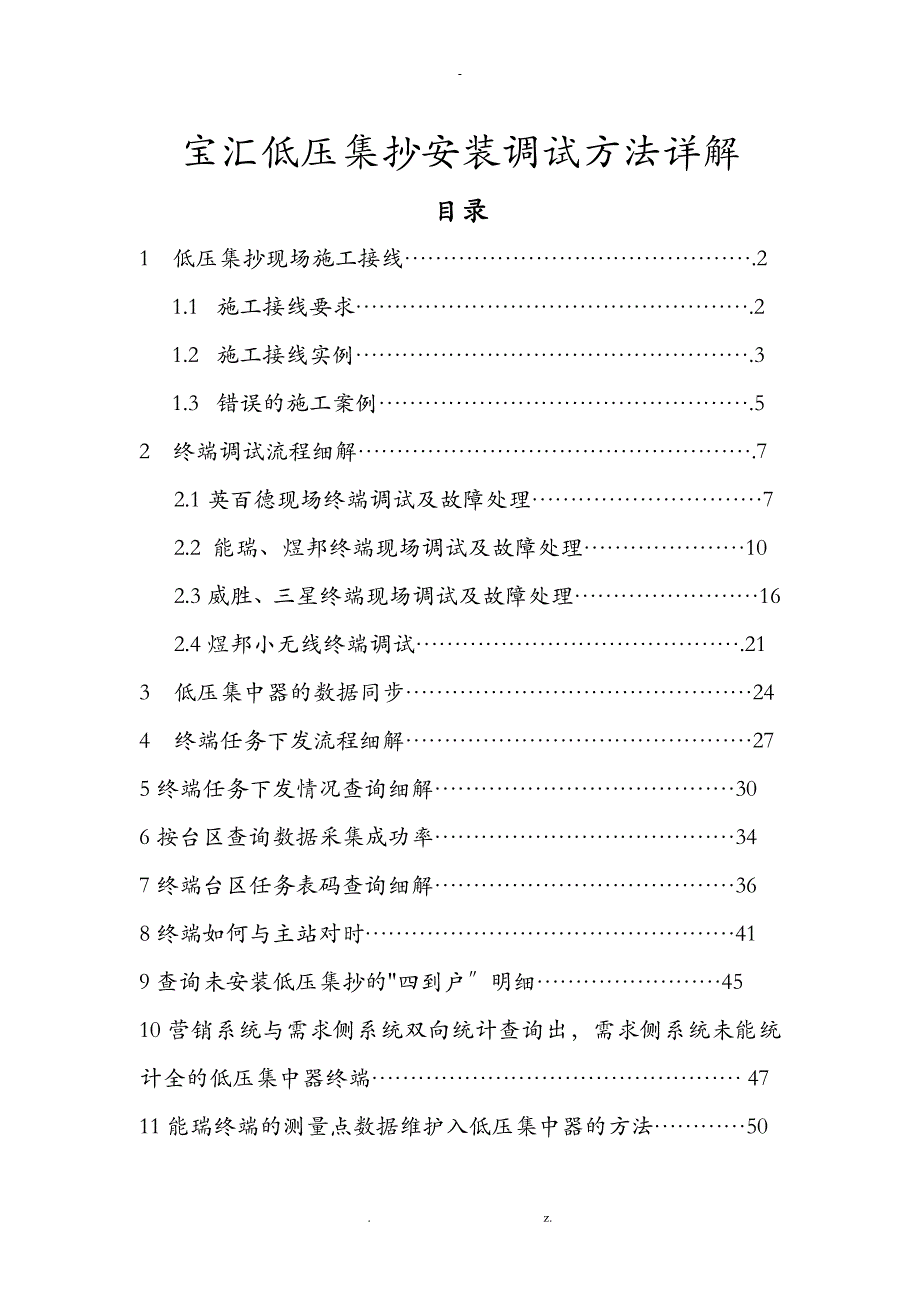

宝汇低压集抄安装调试方法详解目录1 低压集抄现场施工接线……………………………………….21.1 施工接线要求…………………………………………….21.2 施工接线实例…………………………………………….31.3 错误的施工案例………………………………………….52 终端调试流程细解…………………………………………….72.1英百德现场终端调试及故障处理…………………………72.2 能瑞、煜邦终端现场调试及故障处理…………………102.3威胜、三星终端现场调试及故障处理……………………162.4煜邦小无线终端调试…………………………………….213 低压集中器的数据同步………………………………………244 终端任务下发流程细解………………………………………275终端任务下发情况查询细解…………………………………306按台区查询数据采集成功率…………………………………347终端台区任务表码查询细解…………………………………368终端如何与主站对时…………………………………………419查询未安装低压集抄的"四到户〞明细……………………4510营销系统与需求侧系统双向统计查询出，需求侧系统未能统计全的低压集中器终端………………………………………… 4711能瑞终端的测量点数据维护入低压集中器的方法…………50. z.-1、低压集抄现场施工接线1.1 施工接线要求集中器的电源应连接可靠〔端子1和4〕，最好能有独立的控制开关。
集中器天线尽量拉出放置于高处〔尤其是金属表箱及全封闭的楼道防盗门〕，以确保通讯信号强度连接电表485线采用S型，最后连接到采集器或两层集中器的抄表485上，多表箱连接必须采用首尾相接的方法，即最前面的表箱最后一块表连接后一个表箱第一块表，表箱之间连接线必须使用带钢丝的带屏蔽层的485通讯线 z.-1.2施工接线实例多个表箱会聚到集中器时，要按照485I、485II、485III分别来接，且调试时注意抄表口的选择多路485线制止拧在一起装到终端的*一路485上或者电表的485端子上，这样会导致漏抄表或全部不抄表原则1：终端的每个485端子上只能接1根485线原则2：电表每个485端子上只能接2根〔一进一出〕485线原则3: 485端子分A、B，A接A，B接B，制止接反，接错原则4：485通讯线不能短路或断路原则5：485线装到端子上一定要确保装接结实不脱落1.3错误的施工案例 集中器485分叉，需要将一路485改到其它485抄表口上 电表485多路分叉，485脱落，需将线路改造成S线路，接线要牢靠485线路分叉，需改造成S线路电表485线接反，需改正接线，A接A，B接B。
现场档案要落实清楚，*台集中器实际是采集的哪些电表，换表的及销户的应及时在营销系统中予以更新，现场集中器档案及时维护确保现场集中器档案和顺序与营销系统的采集关系相对应2、终端调试及故障处理细解2.1英百德现场终端调试及故障处理 使用TP900掌机进展现场调试流程终端根本参数→通信参数→写数据→输上终端地址→按编程键点亮屏幕按功能键发送→输入完通信参数，把终端初始化，点硬件初始化，点确定→测量点配置参数→如果是第一次往里输表号点多测量点→新设多测量点→输入起始测量点号再输入完毕测量点号→通信速率97选1200、07选2400，通信端口号RS485→1，通信协议类型97表是97规约，07表是07规约，所属采集器地址不用输入→全部输完后，按亮DW732J的屏幕，按掌机功能键发送 在进展终端参数写入时应注意该终端的四项参数：逻辑地址、行政区划、下行主信道、APN是否正确其正确容如下： 逻辑地址： 行政区划：5908 下行主信道：10.158.143.35:8008其中逻辑地址、行政区划错误终端可以上线，但是终端实时数据召侧时无法返回测量点表码下行主信道、APN错误其中任一项则终端无法上线在进展电能表档案写入时，协议、波特率必须选择正确。
国网表普表协议07协议97协议波特率24001200〔注：英百德终端虽有三路485，但在调试时只选择485→1即可〕2.1.2 英百德终端可能的终端故障及处理2.1.2.1 终端一直不上线现场检查：首先查看sim卡是否插好，天线是否松动，确认完好后使用掌机查看下行主信道、APN容是否正确，如无问题在液晶屏轮显中查看下行主信道模式是否为"TCP〞查看掌机程序中选择的是"移动〞还是"联通〞，目前主站只有移动的主信道，在进展终端调试时无论是使用移动卡还是联通卡，掌机程序选择地区时均选择"移动〞如以上均没问题，则为终端自身故障，需换通讯模块或终端2.1.2.2终端但实时数据无法召侧现场检查：使用掌机查看逻辑地址、行政区划是否正确，表计档案是否已经灌入终端中，如无问题则应使用万用表对终端485通讯线进展测量，具体方法是：将万用表打到蜂鸣档，用万用表的两根表笔分别触及红、蓝两根485线，如出现蜂鸣现象则说明该终端485通讯线存在短接，需要对终端所带表箱进展逐个测试，直到找出短接点，对该点重新压接即可〔注：英百德终端所带表计中只要有一只表的485线脱落且红、蓝两根485线短接则该终端下的所有表计均无法采集〕主站检查：在运行管理→〉终端监视→〉终端日常管理中查看终端通讯方式及下行主信道是否为GPRS和TCP/UDP，通信规约是否与终端相匹配〔目前英百德均为国电2021规约〕2.1.2.3现场个别电表抄不到表码现场查看：首先查看该表的485通讯线是否已压接结实，485通讯线是否反接，如没问题使用掌机对终端中的表计档案进展召侧，检查表计资产号是否与终端装接单中所填容相符，通讯协议以及波特率是否正确。
上述检查没问题依然抄不到,可以将此表485线拆下,用万用表测量电表485电压是否正常(正常值约为直流4V±1V),如不正常则为电表问题,需更换电表.2.1.2.4终端时常掉线或电线后无法再上线使用移动SIM卡2.2能瑞、煜邦终端现场调试及故障处理使用TP900掌机进展现场调试流程.1设置系统参数开机—程序—确认—<376_8018>—确认—终端参数—确认—确认—系统参数—确认通讯口：红外口波特率：1200校验位：偶校验延 时：800尝 试：4进 制：十六进制每次电表数：1.2新建终端开机—程序—确认—<376_8018>—确认—终端参数—确认—确认—终端档案—确认，然后进展终端信息输入：终端名称：终端面板上的逻辑地址，如59041086行政区划：终端面板上的逻辑地址前四位，如5904终端地址：终端面板上的逻辑地址后四位，如1086输完之后点击确认—退出—退出—退出.3输入终端电表信息电表参数—确认—确认—终端列表→→确认—选择对应的终端—确认—电表参数—确认—维护测量点档案—确认—确认，然后输入测量点信息： 测量点：自动从1开场累加 表地址：130开头一般为资产号，37开头为后12位。
抄表口：终端共三路485，分别为RS485_1 、RS485_2、 RS485_3，要和现场电表对应 波特率：老表为1200，新的智能表为2400 协 议：老表为645→1997，新的智能表为645→2007 大类号：居民用户 小类号：单相电表 重点户：非重点输完一块电表的之后点击确认—确认—新建—输入第二块电表信息，依次类推，建完电表之后点击退出即可注意的问题：输入终端电表信息时一定要选择对应的终端，抄表口选择一定要和现场的接线对应，每路485口可以接64块电表，.4终端档案下发开机→ 程序→确认→<376_8018>→确认→电表参数→确认→终端列表→确认→选择要下发终端→确认→电表参数→确认→下发测量点档案，掌机红外口对准终端红外口，等待即可能瑞、煜邦终端可能的终端故障及处理2.2.2.1 终端一直不上线现场检查：首先查看sim卡是否插好，天线是否松动，确认完好后在液晶屏轮显中查看上行主信道、APN是否正确，显示的逻辑地址是否与终端外壳上的逻辑地址相符〔局部能瑞终端出厂时，终端16进制逻辑地址屏显位置错误，与终端表壳上16进制逻辑地址不一致，应使用现场修改终端逻辑地址〕，同时还要检查上行通信模式是否为UDP〔可在轮显中看到也可用掌机查询〕如以上均没问题，更换SIM卡测试，再不上线则为终端故障，需更换。
2终端但实时数据无法召侧主站检查：在运行管理→〉终端监视→〉终端日常管理中查看终端通讯方式及下行主信道是否为GPRS和TCP/UDP，通信规约是否与终端相匹配〔目前后缀为8016型号的终端为国电2021规约，后缀为100C的终端规约为规约〕2.2.2.3现场局部电表抄不到表码2.2.2.3.1现场个别电表抄不到表码核对现场抄不通电表档案讯地址,通讯规约及波特率是否正确,如果是档案错误则修改后重新对终端下发,并重启终端.检查抄不通电表485接线是否正确并接触良好且无短路或断路.上述检查没问题依然抄不到,可以将此表485线拆下,用万用表测量电表485电压是否正常(正常值约为直流4V±1V),如不正常则为电表问题,需更换电表.2.2.2.3.2现场大局部电表抄不到表码对于有多路485接口的终端(如8018有3路485抄表口),需检查所建档案与现场实际的485端子接线是否对应.接线没错就要排查全部485线是否有断路或者短路,可用万用表测量485各节点电压是否正常,一般采用折半法排查.还有一种可能就是有个别电表485口异常影响到所有电表的抄收,也需用这个方法找出问题电表进展更换.2.2.2.4无法将终端档案灌入终端这是因为能瑞、煜邦终端长时间不用会自动进入省电模式，这时需将终端逻辑地址重新输入或拉闸重新给终端上电即可进展后续操作。
2.3威胜、三星终端现场调试及故障处理 使用威胜捷宝掌机进展现场调试流程.1设置系统参数图1-1 图1-2点击"系统配置〞进入系统配置界面，配置终端通信方式〔图1-2为开机默认状态，威胜设置为：通信口 485口，校验方式 偶校验，波特率 9600，能瑞、三星、煜邦终端设置为：通信口 485口，校验方式 无校验，波特率 115200〕；终端地址进制，选择16进制；电表校验方式为偶校验；终端地址获取方式，选择手动输入〔配置1次即可〕；电表地址获取方式，选择手动输入；低压集抄架构为双层485构造2设备档案录入图2-1 图2-2返回主菜单点击"档案录入〞进展设备档案录入，将光标位于终端列表〔图2-1〕，按"2”键，添加新终端；光标位于终端列表，按"OK〞进入电表档案录入界面〔图2-2〕；按"4”键，选择集中器下接电表抄表端口，选择端口1；按"2”键，添加电表，输入电表地址，修改请按"3”.3 485检测图3-1 图3-2图3-3 图3-4返回主菜单点击"485检测〞进展485检测，先将集中器抄表485口所接485线取下，用掌机485线〔红A黑B〕接至这两条线进展检测；再将光标移至对应集中器〔图3-1〕，按"2〞键，弹出图3-2，选择对应485抄表口进展485检测，光标位于"确定〞，按OK键，弹出图3-3提示，选择"是〞检测端口下所有电表，选"否〞检测上次失败电表，检测完成输出如图3-4检测结果，全部检。
