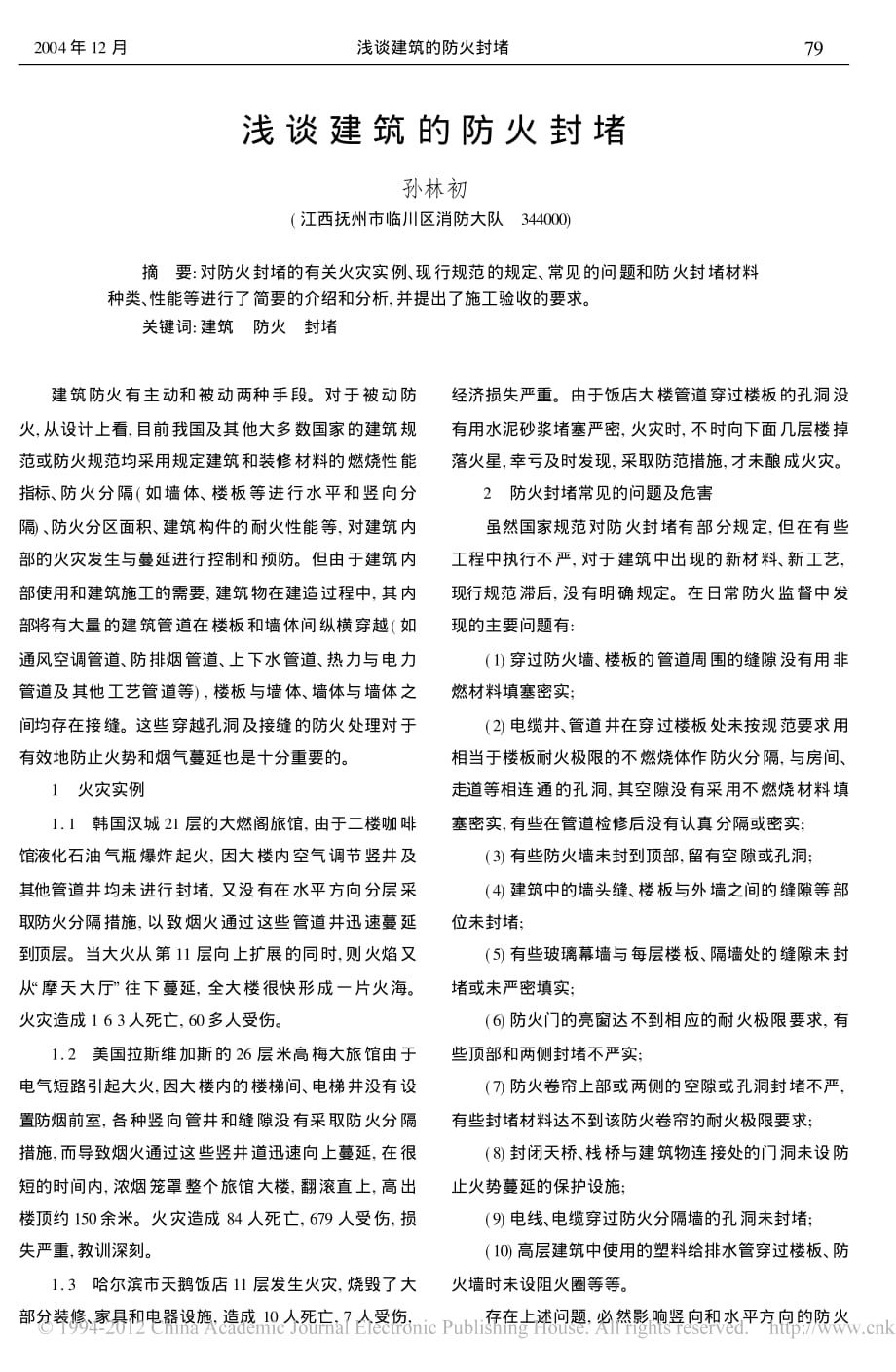

浅 谈 建 筑 的 防 火 封 堵 孙林初 江西抚州市临川区消防大队 344000 摘 要 对防火封堵的有关火灾实例 现行规范的规定 常见的问题和防火封堵材料 种类 性能等进行了简要的介绍和分析 并提出了施工验收的要求 关键词 建筑 防火 封堵 建筑防火有主动和被动两种手段 对于被动防 火 从设计上看 目前我国及其他大多数国家的建筑规 范或防火规范均采用规定建筑和装修材料的燃烧性能 指标 防火分隔 如墙体 楼板等进行水平和竖向分 隔 防火分区面积 建筑构件的耐火性能等 对建筑内 部的火灾发生与蔓延进行控制和预防 但由于建筑内 部使用和建筑施工的需要 建筑物在建造过程中 其内 部将有大量的建筑管道在楼板和墙体间纵横穿越 如 通风空调管道 防排烟管道 上下水管道 热力与电力 管道及其他工艺管道等 楼板与墙体 墙体与墙体之 间均存在接缝 这些穿越孔洞及接缝的防火处理对于 有效地防止火势和烟气蔓延也是十分重要的 1 火灾实例 1 1 韩国汉城 21 层的大燃阁旅馆 由于二楼咖啡 馆液化石油气瓶爆炸起火 因大楼内空气调节竖井及 其他管道井均未进行封堵 又没有在水平方向分层采 取防火分隔措施 以致烟火通过这些管道井迅速蔓延 到顶层 当大火从第 11 层向上扩展的同时 则火焰又 从 摩天大厅0往下蔓延 全大楼很快形成一片火海 火灾造成 1 6 3人死亡 60多人受伤 1 2 美国拉斯维加斯的 26 层米高梅大旅馆由于 电气短路引起大火 因大楼内的楼梯间 电梯井没有设 置防烟前室 各种竖向管井和缝隙没有采取防火分隔 措施 而导致烟火通过这些竖井道迅速向上蔓延 在很 短的时间内 浓烟笼罩整个旅馆大楼 翻滚直上 高出 楼顶约 150余米 火灾造成 84 人死亡 679 人受伤 损 失严重 教训深刻 1 3 哈尔滨市天鹅饭店 11 层发生火灾 烧毁了大 部分装修 家具和电器设施 造成 10 人死亡 7 人受伤 经济损失严重 由于饭店大楼管道穿过楼板的孔洞没 有用水泥砂浆堵塞严密 火灾时 不时向下面几层楼掉 落火星 幸亏及时发现 采取防范措施 才未酿成火灾 2 防火封堵常见的问题及危害 虽然国家规范对防火封堵有部分规定 但在有些 工程中执行不严 对于建筑中出现的新材料 新工艺 现行规范滞后 没有明确规定 在日常防火监督中发 现的主要问题有 1 穿过防火墙 楼板的管道周围的缝隙没有用非 燃材料填塞密实 2 电缆井 管道井在穿过楼板处未按规范要求用 相当于楼板耐火极限的不燃烧体作防火分隔 与房间 走道等相连通的孔洞 其空隙没有采用不燃烧材料填 塞密实 有些在管道检修后没有认真分隔或密实 3 有些防火墙未封到顶部 留有空隙或孔洞 4 建筑中的墙头缝 楼板与外墙之间的缝隙等部 位未封堵 5 有些玻璃幕墙与每层楼板 隔墙处的缝隙未封 堵或未严密填实 6 防火门的亮窗达不到相应的耐火极限要求 有 些顶部和两侧封堵不严实 7 防火卷帘上部或两侧的空隙或孔洞封堵不严 有些封堵材料达不到该防火卷帘的耐火极限要求 8 封闭天桥 栈桥与建筑物连接处的门洞未设防 止火势蔓延的保护设施 9 电线 电缆穿过防火分隔墙的孔洞未封堵 10 高层建筑中使用的塑料给排水管穿过楼板 防 火墙时未设阻火圈等等 存在上述问题 必然影响竖向和水平方向的防火 79 2004年 12 月浅谈建筑的防火封堵 防烟分隔 降低防火分隔设施的安全度 使烟火在整个 建筑内蔓延 以致造成重大的财产损失和人员伤亡事 故 3 防火封堵材料的分类 性能及一般施工方法 防火封堵材料用于各种贯穿和未保护开口 以限 制热 火 气体和烟的蔓延传播 防火封堵材料按组份 和性能特点分为无机防火堵料 有机防火堵料和阻火 包 按耐火极限分为一级 3 h 二级 2 h 三级 1 h 其理化性能技术指标见表 1 1 有机防火堵料 俗称 防火泥0 以合成树脂作 粘接剂 配以防火剂 填料等经碾压而成的材料 产品 分为膨胀型 5倍 1 0 倍 和非膨胀型两种 具有可塑 性和柔韧 长久不固化 可以切割 搓揉 封堵各种形状 的孔洞 施工 维修比较方便 为保证如电缆类贯穿物 的散热性 可以使用膨胀型堵料 不必封堵严密 当火灾发生时 堵料膨胀 将缝隙或较小的孔口封 堵严密 有效地阻止火灾蔓延和烟气的传播 有些耐 火时间可达3 h 这种堵料主要用于管道或电线 电缆贯 穿孔洞的防火封堵工程中 多数情况下与无机防火堵 料 阻火包配合使用 使用时将该堵料揉匀后均匀地 嵌满孔洞 2 无机防火堵料 也称速固防火堵料 是以快干 水泥为基料 配以防火剂 耐火材料等经研磨 混合均 匀而成 该防火堵料无毒 无气味 有较好的耐水 耐 油性能 施工方法简单 其氧指数为 100 系不燃材料 耐火时间可达 3 h 以上 产品对管道或电线 电缆贯穿 孔洞 尤其是较大的孔洞 楼层间孔洞的封堵效果较 好 它不仅具有所需的耐火极限 而且还具有较高的 机械强度 在封堵时 管道或电线 电缆表皮需要堵一 层有机堵料配合 以便贯穿物的检修和更换 该堵料 在施工时先根据需封堵孔洞的大小 估算堵料的用量 然后把堵料放入容器内按 1 0 6 0 7 的比例加入清 水搅拌成糊状立即使用 如用量较大时 通常分数次完 成 每次搅拌量在 5 kg 左右 对较大的孔洞封堵时 可用适量的钢筋以增加其强度 封堵厚度根据需要确 定 一般不少于 15 cm 3 阻火包 该阻火包形状如枕头 也叫阻火枕 是用不燃或阻燃性布料把耐火材料约束成各种规格的 包状体 在施工时可堆砌成各种形态的墙体 对大的孔 洞封堵最为适用 它在高温下膨胀和凝固 形成一种隔 热 隔烟的密封层 耐火极限可达 3 h 以上 起到隔热阻 火作用 阻火包主要应用于电缆隧道和竖井的防火隔 墙和隔离层 以及贯穿大孔洞的封堵 制作或撤换均十 分方便 施工时应注意管道或电线电缆表皮处需要和 有机防火堵料配合使用 其产品规格一般有如下几 种 见表 2 在使用阻火包封堵电缆贯穿孔洞时 先将孔洞中 电缆作必要整理和排列 然后将阻火包平服地嵌入电 缆与电缆 电缆与堵料或楼板间的空隙中 可像砌砖那 样 采用交错放置的方式 并要求尽量填充密实 在电 缆竖井孔处使用时 先在竖井孔下端放置一块与洞口 大小相同的防火隔板 填塞完阻火包后在最上层阻火 包的表面放置一块防火隔板或平整地铺填一层 3 cm 5 cm 厚度的有机防火堵料 既能防止阻火包移动或损 坏又能增加美观 4 阻火圈 外壳由薄钢板冲压成型制成 内壁为 膨胀防火阻燃材料 使用时 将阻火圈套在相应规格 的塑料管外壁 并用螺钉固定在墙体或楼面上 主要适 用于各类塑料管在其穿越墙体 楼板时的防火封堵 受火时 阻燃材料膨胀形成一定强度的炭化层 以封堵 塑料管烧穿后形成的孔洞 其理化性能见表 3 防火封堵材料还有防火板 防火密封胶 阻火带 防火泡沫 防火塞 防火密封条等 本文不再赘述了 4 防火封堵的一般要求 4 1 设计中所采用的建筑防火封堵材料必须经过 国家有关消防产品质量监督检测中心认证合格 防火 封堵的生产商对封堵用料 施工质量进行技术指导和 培训 4 2 建筑内楼板 防火分隔墙体上的贯穿孔口及 其缝隙应采用防火封堵材料封堵 并应达到原构件的 耐火时间和防止烟气和火焰穿过 4 3 防火封堵材料应根据缝隙位置 大小和贯穿 物等具体情况选用相适应的有机或无机封堵材料 必 要时 还应与其他封堵材料配合使用 4 4 防火封堵后 封堵材料应能与该构件共同工 作 并达到相应分隔构件的耐火极限要求 80 江 西 化 工2004年第 4 期 4 5 建筑设计中所选用的防火封堵材料应与建筑 内的使用温度 湿度等环境条件相适应 4 6 对于可燃 易燃液化 储罐或储罐区 管道穿 过防火堤及隔堤处应采用非燃材料严密封闭 4 7 防火卷帘与楼板 梁和墙 柱之间的空隙应采 用防火材料填塞密实 4 8 建筑中的墙头缝 墙间缝 楼板与墙体 楼板 与楼板之间的缝隙等部位宜采用防火材料封堵密实 9 建筑物中的结构缝隙封堵设计应考虑建筑变 形和震动 热应力 荷载等影响 选用相适应的材料 并 应保持本身结构的稳定性 5 防火封堵的施工要求和验收 5 1 一般规定 建筑防火封堵施工应按设计文件和有关产品的技 术说明进行 建筑防火封堵施工人员应经过专业技术 培训 持证上岗 施工前对封堵材料应逐一进行查验 规格 型号 数量及出厂检验报告和合格说明 并作详 细记录 施工过程中对隐蔽工程应在封闭前由建设 监理等单位检查认可 并做好隐蔽工程施工记录 5 2 贯穿部位防火封堵 5 2 1 不燃材料贯穿孔的防火封堵用相当于穿过 分隔体耐火极限的灰沙等无机材料将贯穿物周围的孔 洞填充 孔洞较大时应作配筋处理 使其填充部分与 分隔体具有相同的强度 缝隙用软性的不燃材料或沙 浆严密填实 水平分隔体贯穿部位缝隙较大且采用非 固化不燃材料时 应用与分隔体相同耐火极限的防火 板在底部衬托 防火板的固定应满足同样的耐火极限 及强度要求 表面应平整 填充物应牢固 并在规定的 温度作用下不会脱落 5 2 2 电缆贯穿孔的防火封堵应严格按相关要 求 用灰沙或混凝土填充穿孔 其余部分孔隙应用软性 受热膨胀型的防火堵料严密封堵 贯穿孔面积较大时 应作配筋处理或采用与分隔体相同耐火极限的防火板 在底部衬托 其结构强度不得低于分隔体 电缆有桥 架保护 应拆除桥架盖板 将防火堵料填塞至电缆 并 不得有任何缝隙 软性防火堵料两面应分别用大于其 面积的防火板翻盖 防火板与分隔体之间应用高强度 螺丝钉紧固连接 用阻火包进行封堵时 施工前应整 理电缆 检查阻火包有无破损 施工时 在电缆周围宜 裹一层有机防火堵料 将阻火包平服地嵌入电缆空隙 中 阻火包交叉堆砌 保证牢固平整 5 2 3 对塑料管道贯穿孔进行防火封堵时 分隔 体内预埋阻火圈的 塑料管道敷设后 将贯穿部位的孔 隙用沙浆或防火泥严密封堵 阻火圈非预埋的 应将 贯穿部位的孔隙用沙浆或防火泥严密封堵 并在易受 火灾威胁部位安装阻火圈 阻火圈安装应牢固 并在 规定温度作用下不会脱落 5 3 结构缝防火封堵 结构缝应用塑性的防火材料严密填塞 并固定牢 固 分隔体底部做衬托时 其防火性能及固定方式应 能满足与分隔体相同的耐火极限 水平分隔体外露部 分应采用足够载重负荷的不燃材料翻盖 5 4 消防验收 5 4 1 施工单位向建设单位提交防火封堵竣工报 告 隐蔽工程记录 防火材料出厂检验报告和质量合格 报告 施工现场质量查验结果等资料 建筑防火封堵 验收应由建设单位组织设计 施工 监理单位的技术人 员进行 并在验收结论记录上签名盖章 5 4 2 现场检查 防火封堵应符合以下要求 防火 封堵后 表面无明显的缺口 裂缝和脱落现象 防火隔 板安装牢固 无缺口 缝隙 外观平整美观 有机防火堵 料封堵应牢固严实 无漏光 漏风 龟裂 无脱落现象 表面应平整光洁 不得有粉化 硬化 开裂等缺陷 无机 防火堵料在无表面支撑时 外观应平整光洁 无干缩裂 缝 无混合不均匀现象 电缆之间及周边的缝隙应紧 密封堵 防火密封胶表面光滑无干缩 无裂缝 并确保 缝隙表面不脱落 阻火包的堆砌应密实牢固 对侧以不 透光为合格 外观要整齐 自粘性防火包带按叠加一半 的规定均匀缠绕 不应有松开现象 阻火圈应按规定要 求安装牢固 5 4 3 公安消防监督机构验收时 可与工程整体 验收同步进行 并按各分项数量的 5 进行抽查 各分 项数少于等于5 处时应全部检查验收 符合有关规定要 求的为合格 否则为不合格 81 2004年 12 月浅谈建筑的防火封堵 表 1 防火封堵理化性能 项 目 技术指标 无机防火堵料有机防火堵料阻火包 干密度Pkgm 3 25 102 密度Pkgm 3 20 103 松散密度Pkgm 3 1 2 103 耐水性Pd 3 3 3 耐油性Pd无溶胀无溶胀 内装材料无明显变化 包体完整无破损 腐蚀性Pd 7 7 抗压强度P Mpa0 8 R 6 5 0 05 抗跌落性 5m 高处自由落在混凝土 水平地面上 包体无破损 初凝时间P min15 t 45 外观均匀粉末固体 无。
