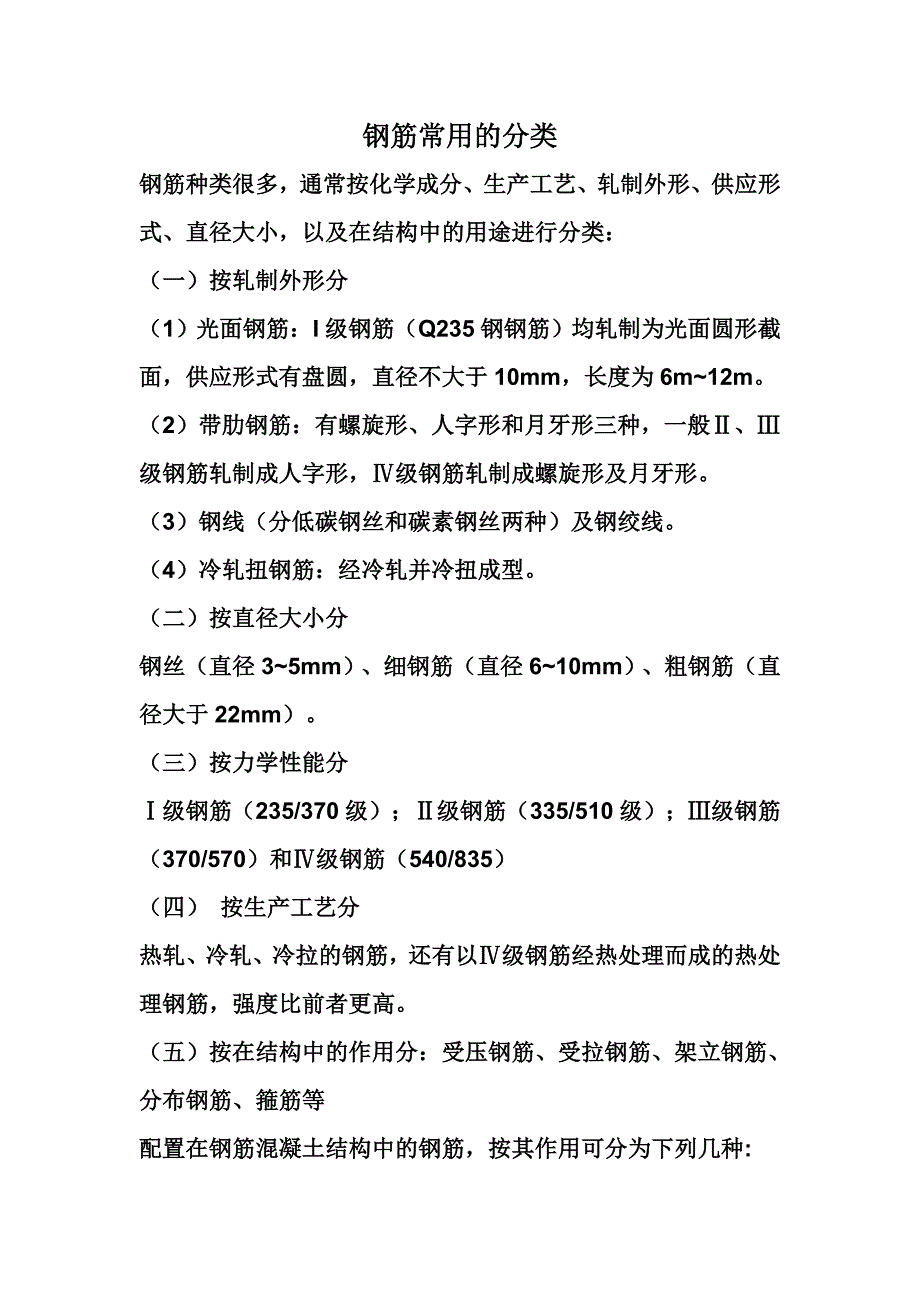

钢筋常用的分类.doc_第1页
1/13

钢筋常用的分类钢筋种类很多,通常按化学成分、生产工艺、轧制外形、供应形式、直径大小,以及在结构中的用途进行分类: (一)按轧制外形分 (1)光面钢筋:I级钢筋(Q235钢钢筋)均轧制为光面圆形截面,供应形式有盘圆,直径不大于10mm,长度为6m~12m (2)带肋钢筋:有螺旋形、人字形和月牙形三种,一般Ⅱ、Ⅲ级钢筋轧制成人字形,Ⅳ级钢筋轧制成螺旋形及月牙形 (3)钢线(分低碳钢丝和碳素钢丝两种)及钢绞线 (4)冷轧扭钢筋:经冷轧并冷扭成型 (二)按直径大小分 钢丝(直径3~5mm)、细钢筋(直径6~10mm)、粗钢筋(直径大于22mm) (三)按力学性能分 Ⅰ级钢筋(235/370级);Ⅱ级钢筋(335/510级);Ⅲ级钢筋(370/570)和Ⅳ级钢筋(540/835) (四) 按生产工艺分 热轧、冷轧、冷拉的钢筋,还有以Ⅳ级钢筋经热处理而成的热处理钢筋,强度比前者更高 (五)按在结构中的作用分:受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等 配置在钢筋混凝土结构中的钢筋,按其作用可分为下列几种: 1.受力钢筋——承受拉、压应力的钢筋 2.箍筋——承受一部分斜拉应力,并固定受力筋的位置,多用于梁和柱内。

3.架立筋——用以固定梁内钢箍的位置,构成梁内的钢筋骨架 4.分布筋——用于屋面板、楼板内,与板的受力钢筋垂直布置,将承受的重量均匀地传给受力筋,并固定受力筋的位置,以及抵抗热胀冷缩所引起的温度变形 5.其它——因构件构造要求或施工安装需要而配置的构造筋如腰筋、预埋锚固筋、环等 受力筋:指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等怎么样区分板的受力筋跟分布筋?以板的开间、进深跨度区分:如果是单项板,那么平行于短跨方向的钢筋是受力筋,平行于长跨方向的钢筋是架立筋如果是双向板,那么长跨、短跨方向的钢筋全部是受力筋以钢筋直径上来区分:钢筋的直径大的为受力筋,直径小的钢筋为分布筋;以布置上来区分:正弯矩筋布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋,负弯矩筋(如悬挑板 )相反,在下的钢筋为分布筋,在之上的钢筋为受力筋分布筋: 出现在板中,布置在受力钢筋的上部,与受力钢筋垂直作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上,同时也能防止因混凝土的收缩和温度变化等原因,在垂直于受力钢筋方向产生的裂缝.属于构造钢筋满足构造要求,对不易计算和没有考虑进去的各种因素,所设置的钢筋为构造钢筋。

图中布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋箍筋: 用来满足斜截面抗剪强度,并联结受拉主钢筋和受压区混凝土使其共同工作,此外,用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋是梁和柱抵抗剪力配置的环形(当然有圆形的和矩形的)钢筋,是口字形的,将上部和下部的钢筋固定起来,同时抵抗剪力架立筋:是梁上部的钢筋,只起一个结构作用,没实质意义,但在梁的两端则上部的架立筋抵抗负弯距,不能缺少架立钢筋设置在梁的受压区外边缘两侧,用来固定箍筋和形成钢筋骨架如受压区配有纵向受压钢筋时,则可不再配置架立钢筋架立钢筋的直径与梁的跨度有关贯通筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径架立筋和贯通筋有什么区别?在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用,如一根梁只须布抗拉筋和抗剪箍筋,而受压区混凝土强度已足够,无须配筋,那在做钢筋骨架的时候,梁的上部就没有纵向筋,箍筋的上角点就无法固定,因此一般用两根14或16的筋分布在上面的两角,这就是架立筋,从计算上没有受什么力,但实际上也受压。

用于定位的后来可以不用,无须计算,而结构架立筋则须计算架立筋起一定的受压作用,可以在一定程度上提高梁的承载力这是两个互相交叉的概念贯通筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径贯通筋既可以是受力钢筋,也可以是架力钢筋架立筋是构造要求的非受力钢筋,一般布置在梁的受压区且直径较小当梁的支座处上部有负弯矩钢筋时,架力筋可只布置在梁上的跨中部分,两端与负弯矩钢筋搭接或焊接搭接时也要满足搭接长度的要求并应绑扎架力筋也有贯通的,如规范中规定在梁上部两侧的架力筋必须是贯通的,此时的架力筋在支座处也可承担一部份负弯矩如果在梁的上下都有通长的钢筋,一般在梁上(受压区)且直径较小的是架力筋,在梁下的是都受力钢筋负筋:就是负弯矩钢筋,弯矩的定义是下部受拉为正,而梁板位置的上层钢筋在支座位置根据受力一般为上部受拉,也就是承受负弯矩,所以叫负弯矩钢筋 支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋,有些上部配置的构造钢筋习惯上也称为负筋。

当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋,梁或板的面筋就是负筋)拉结筋:在无法同时施工的两个或多个构件之间预留的起拉结作用的钢筋就是拉结筋 是加强框架填充墙与柱连结的受力钢筋,提高了填充墙稳定性和抗震能力腰筋又称“腹筋”,他的得名是因为他的位置一般位于梁两侧中间部位而得来的,是梁中部构造钢筋,主要是因为有的梁太高,需要在箍筋中部加条连接筋 (梁侧的纵向构造钢筋实际中又称为腰筋)在梁高450mm,就应沿梁高两侧应设腰筋,所以数量上就不会少于2根腰筋的直径最小的直径为10mm,间距不应大于200mm,同时面积配筋率不应小于百分之0.3,在梁两侧的纵向构造钢筋(腰筋)之间还要配置拉结钢筋 一般民用建筑的腰筋直径用16和18就可以了,拉筋用圆8图中悬臂梁,在其上部的钢筋为受力筋。
