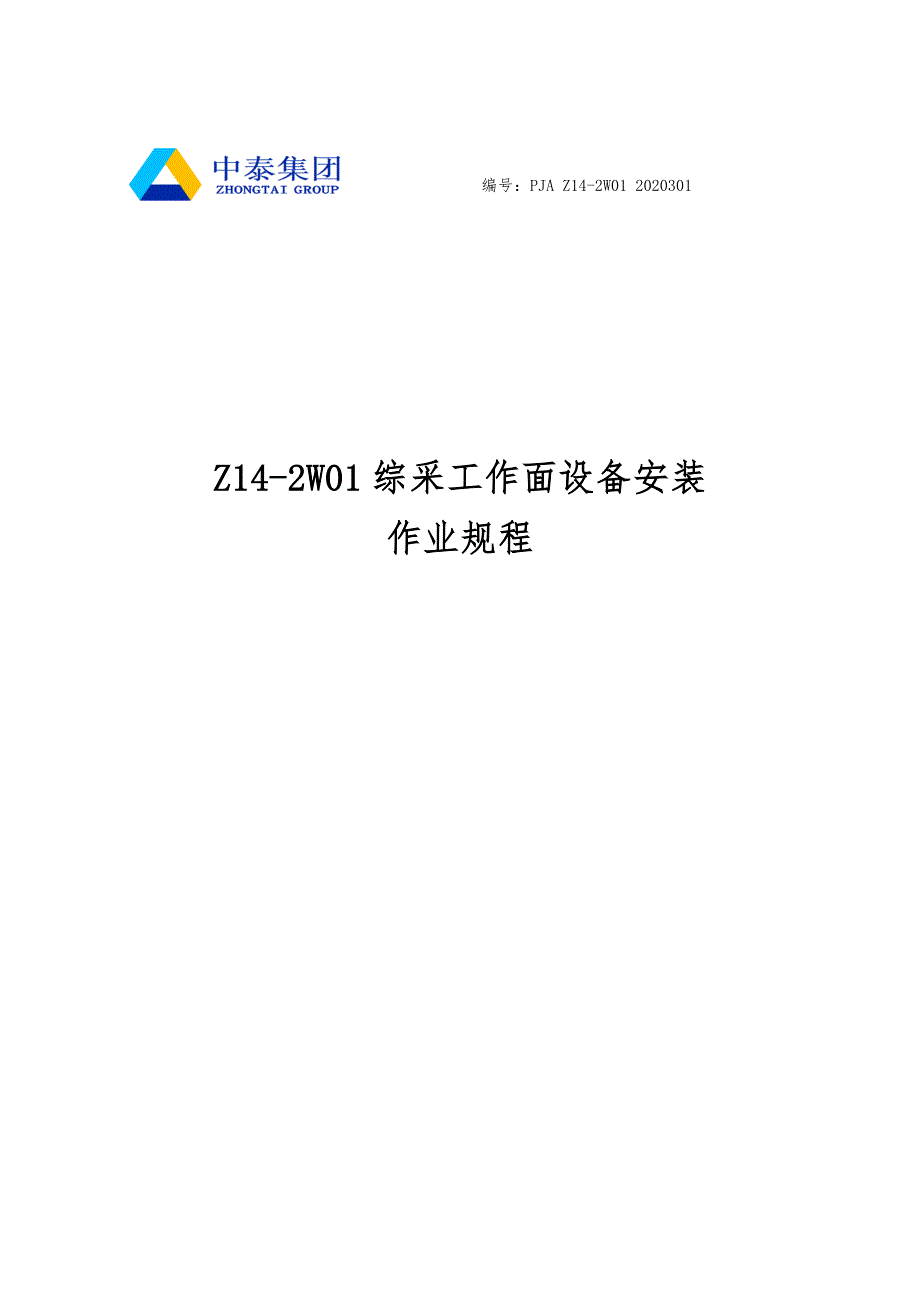

编号：PJA Z14-2W01 2020301Z14-2W01综采工作面设备安装作业规程编制日期: 年 月 日 批准日期： 年 月 日托克逊盘吉煤业有限公司中央采区4-2综采工作面设备安装作业规程目 录第一章 工程概况及组织保障 1第一节 工程概况 1第二节 组织机构及保障措施 2第二章 设备安装准备及安装条件 5第一节 安装准备 5第二节 设备运输线路及安装条件 8第三章 安装工艺及流程 9第一节 设备运输要求及安装顺序 9第二节 液压支架及刮板输送机安装工艺 10第三节 采煤机运输顺序、安装工艺及方法 16第三节 端头支架、超前支架与桥转、破碎机安装工艺及方法 17第四节 其它辅助设备安装 22第四章 安全风险分析及应急处置方案 24第一节 安全风险分析 24第二节 设备封车安全技术措施 25第四节 其它安全技术措施 43第四节 避灾应急路线 46综采设备安装安全质量标准化检查标准及评分办法 47Z14-2W01综采工作面设备安装作业规程第一章 工程概况及组织保障第一节 工程概况一、工作面位置Z14-2W01综采工作面位于副斜井以西约1200m,地面为无人居住的戈壁荒山，无工业建筑。
Z14-2W01综采工作面以东为4-2煤层东翼掘进工作面，以南为中央二采区5-2煤层，以北毗邻3-3煤层西翼工作面二、工作面基本情况空间位置概况煤（矿）层名 称4-2#水平名称+1150采区名称中央一采区工作面名 称Z14-2W01综采工作面地面标高（m）+1230-+1315m工作面标高（m)+1160-+1210m地面位置工作面位于副斜井以西副斜井以西约1200m,地面为无人居住的戈壁荒山，无工业建筑井下位置及邻近采掘情况中央采区4-2首采综采工作面以东为4-2煤层东翼掘进工作面，以南为中央二采区5-2煤层，以北毗邻3-3煤层西翼工作面走向长（m）1110mm倾斜长（m）90面积（m）巷道基本情况顺槽名称长度断面形状断面尺寸支护形式坡度运输顺槽1170m异性断面11.8m锚网支护10（最大）回风顺槽1110m异性断面10.03m锚网支护10（最大）切 眼87m矩形断面（宽8.5m高3m）25.5m锚网索+锚梁联合支护35安装硐室5.4m（宽） 5.4m (长）2.5m(高）矩形断面13.5m锚网索+g钢梁联合支护煤层顶底板情况顶底板名称岩石名称厚 度岩性特征直接顶泥岩12灰色，泥质胶结，分选性好，层理构造，遇水膨胀，有滑腻感，抗压强度低。
基本顶粉砂岩5灰色，泥质胶结，分选性好，层理构造，遇水膨胀，有滑腻感，抗压强度低直接底泥岩0.4灰色，泥质胶结，分选性好，层理构造，遇水膨胀，有滑腻感，抗压强度低基本底粉砂岩3.6灰色，泥质胶结，分选性好，层理构造，遇水软化，有滑腻感，抗压强度低3、 采面需安装的配套设备装车数量序号设备名称设备型号数量（车）重量（T）备注1采煤机MG550/1380-WD8702刮板运输机SGZ800/63074含挡矸设施3工作面中间支架ZY9000/20/42D4632*464工作面过渡支架ZYG9000/20/42D3355下端头支架ZT6400/17/32 1（2车）406超前支架ZQ6400/17/32 3(9车)37.5*37转载机SZZ800/31550长度50m8破碎机PLM200039自移系统（转载机）310皮带机尾自移装置310m11电液控系统一套12工作面电气开关5附图：1-1-1 Z14-2W01综采工作面设备布置示意图第二节 组织机构及保障措施一、组织机构1.矿成立Z14-2W01综采工作面设备安装领导小组组长：矿长 副组长：机电副矿长、生产副矿长、总工程师成员：安全副矿长、采掘副总、机电副总、安环部部长、机电部部长、技术部部长、调度室主任、机电队队长、安装队队长。
安装领导小组下设：安装工作小组、安全保障工作小组、安装技术物资保障小组安装领导小组设办公室于机电部，机电副总为办公室主任，机电部部长、技术部长为副主任，负责安装期间的协调、考核相关事宜2.各分管小组职责：1）安装工作小组，组长由生产副矿长担任，副组长由安装队队长担任；成员：技术部、机电部、安装队、机电队、搬家（厂家）技术人员主要负责井下设备的运输、安装工作，确保设备安装工作全面安全、有序、高效、圆满进行2）安全保障工作小组，组长由安全副矿长担任，副组长由安环部部长担任；成员：安全部、调度室负责本次综采工作面设备的运输、安装等方面的安全督促、督查工作和通讯联系工作3）安装技术物资保障小组，组长由机电副矿长担任，副组长由机电副总担任；成员:机电部、调度室、技术部、厂家技术人员负责本次综采工作面设备安装的物资保障、安装设备地面调度和技术支持二、安装工程的保障措施1.安装队成立设备安装组，安装队队长担任组长，是本次综采工作面设备安装的第一负责人，跟班副队长为本次安装工作现场第一责任人，分别负责整个工程的安全工作、安装质量，并全面负责本次安装的具体事宜工作1）结合工作面实际情况及运输条件，采取分区域、分组安装的组织形式， 实施“三八工作制”，分时段进行运输，由跟班队干按规程、措施具体负责。
安装工作任务分配： 综采工作面切眼设备安装3个班组，主要运输顺槽转载机1台，破碎机1台，端头支架1架、超前支架3架；安装工作面刮板运输机、支架、采煤机等2）安装大型设备时，跟班队干可根据当班安装工作量，选择不同设备进行安装3）设备安装工程中，当班班长负责安装地点设备安装工作，当班副班长负责设备运输工作，当班跟班队干负责现场安装质量和安全管控，分工必须明确4）所有安装作业人员经安装队筛选，每班安排跟班副队长现场跟班,每个岗位责任落实到人，安装队负责本次安装工程所有设备运输、安装5）地面运输组由机电部、机电队负责设备、配件按顺序进行起吊、装车、转运至入井地点，井下主要运输线路由安装队安排专人负责运输2.安装考核，由机电部负责组织协调及工程进度的监督与考核3.机电队负责区域内的电气设备维护工作，保障各台提升设备的正常运行，并每班安排人员现场值班，发现问题现场立即落实处理4.机电部、技术部负责设备装运顺序和安装质量的指导、督查，工程技术指导及工程质量监督，安排人员对所有绞车、回柱机的稳绳、压柱、稳桩、钢丝绳及控制装置进行完好检查5.安环部负责安排有经验的人员现场带班，带班人员负责现场安全监督与巡查。
6.综采工作面设备安装人员组织结构序号工艺 流程人员班组人数部 门备 注设备运输准备组1设备、配件地面起吊、装车515机电、安装队设备验收、设备转运、起吊工（含负责人）2主要巷道运输（副斜井、+1000m轨道运输石门、轨道上山）5210机电、安装队绞车司机、机车司机、运输工（含班长、信号工）3小 计1015设备安装组1+1200m轨道运输石门、回风顺槽设备、配件运输52 10安装队运输工、绞车司机2切眼设备运输4312安装队安装工、绞车司机3设备组装6318安装队电钳工、支架工4小 计1540技术安全保障组1跟班、技术指导236技术部、机电部跟班队长、技术人员2安全监管133安环部安监员3设备安装负责人224矿领导、安装队设备的协调、推进4小 计5131合计人数68不计算休息人员第二章 设备安装准备及安装条件第一节 安装准备一、设备安装前的准备工作1.所有设备、支架(各种防倒防滑缸配齐)及刮板运输机由机运部组织相关单位在地面验收合格后，由机电部、机电队按顺序将本次所需要安装的配套设备、配件装车运入（使用专用平车进行装运）；井下主要运输线路由安装队安排专人负责运输2.此次工程中所有提升转运绞车（回柱机）按机运部设备布置图安装到位经验收合格（由机运部提供绞车基础浇筑图纸），安装队必须按设计安装到位，保证提升中心线，打牢稳桩、压柱、地锚、压杠及稳锚、稳绳。
经机运部设计验算后方可进行使用，绞车使用钢绳直径必须与工作拉力相适应（安全系数大于6.5），当钢丝绳锈蚀严重、点蚀麻坑形成沟纹，及外层钢丝松动、提升钢丝绳直径减少量达5%、在一个捻距内断丝面积达到5%的，都必须更换 提升绞车技术参数表序号安装位置绞车型号钢绳长度电机功率(kw)钢绳φ（mm）数 量（台）1上口安装硐室JH-40型150m11042224-2回风顺槽SQ160型1200m16028134-2运输顺槽超前段JH-20型150m222413.安装队按设计要求完成安装平台四角道、卸车装置，切眼内导轨与稳桩、回柱绞车等安装工作；切眼内导轨由厂家加工（导轨数量50对，38kg轨道长度3.5m/根），并在道端面刷成斜角，防止下放中卡阻,切眼钉道时,从上向下逐栋进行（轨距2000mm）,对已钉好的轨道采用7字型稳桩进行加固,每对钢轨采用限位枕、链接夹板进行连接，限位枕间距1000mm进行安装(限位枕规格：长度2400mm,宽度100mm),便于同时回撤 4.由机电队、安装队共同完成临时供电、供液系统以及运输线路、绞车硐室、信号硐室、设备安设点的信号系统，所安语音信号必须完好、灵敏、可靠。
5.液压支架在装车前，必须将各种千斤顶活塞杆和升降立柱缩回到最小位置，活动侧护板除液压锁紧外，还必须加机械锁销，支架降到最低高度，进、回液胶管对接，堵严其它空接头6.液压支架在装上专用平板车前，由机电部负责对专用平车进行验收，必须检查平板车的轮对是否变形和转动是否灵活装运支架时需将支架底座与平板车使用专用螺栓紧固到位，防止支架出现滑动7.安装绞车、设备安装叉车、卸车装置、专用平车在设备运输安装前必须进行试用，确保安装工作顺利推进8.机电队制作支架模型，由安装队安排人员、各相关部门共同参与对需运输线路进行模拟运输，确保各运输线路符合要求二、安装前的材料及工具准备1.单体柱：DZ1.4,10根；DZ2.5，10根； DZ3.15,50根； DZ4.0,30根坑木：（2.4*0.16*0.14）50根。
