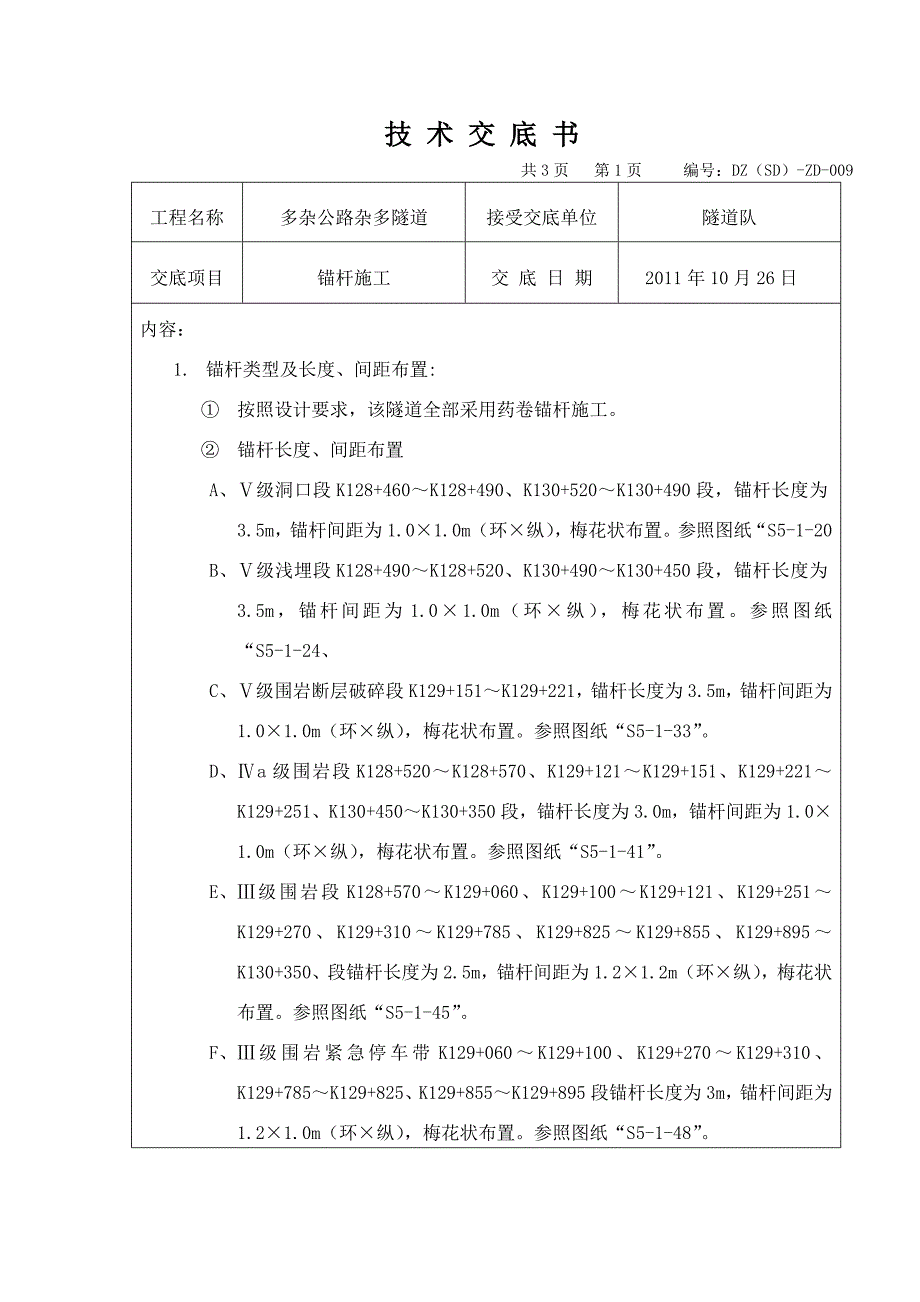

技 术 交 底 书 共3页 第1页 编号：DZ（SD）-ZD-009工程名称多杂公路杂多隧道接受交底单位隧道队交底项目锚杆施工交 底 日 期2011年10月26日内容：1. 锚杆类型及长度、间距布置:① 按照设计要求，该隧道全部采用药卷锚杆施工② 锚杆长度、间距布置A、 Ⅴ级洞口段K128+460～K128+490、K130+520～K130+490段，锚杆长度为3.5m，锚杆间距为1.0×1.0m（环×纵），梅花状布置参照图纸“S5-1-20B、 Ⅴ级浅埋段K128+490～K128+520、K130+490～K130+450段，锚杆长度为3.5m，锚杆间距为1.0×1.0m（环×纵），梅花状布置参照图纸“S5-1-24、C、 Ⅴ级围岩断层破碎段K129+151～K129+221，锚杆长度为3.5m，锚杆间距为1.0×1.0m（环×纵），梅花状布置参照图纸“S5-1-33”D、 Ⅳa级围岩段K128+520～K128+570、K129+121～K129+151、K129+221～K129+251、K130+450～K130+350段，锚杆长度为3.0m，锚杆间距为1.0×1.0m（环×纵），梅花状布置。
参照图纸“S5-1-41”E、 Ⅲ级围岩段K128+570～K129+060、K129+100～K129+121、K129+251～K129+270、K129+310～K129+785、K129+825～K129+855、K129+895～K130+350、段锚杆长度为2.5m，锚杆间距为1.2×1.2m（环×纵），梅花状布置参照图纸“S5-1-45”F、 Ⅲ级围岩紧急停车带K129+060～K129+100、K129+270～K129+310、K129+785～K129+825、K129+855～K129+895段锚杆长度为3m，锚杆间距为1.2×1.0m（环×纵），梅花状布置参照图纸“S5-1-48”接受人: 技术负责人: 交底人: 技 术 交 底 书 共3页 第2页 编号：DZ（SD）-ZD-009工程名称多杂公路杂多隧道接受交底单位隧道队交底项目锚杆施工交 底 日 期2011年10月26日内容： 3. 药卷锚杆施工工艺流程图药卷锚杆施工工艺流程图布孔钻孔高压风清孔送入药卷药卷浸泡送入杆体安装垫板、螺帽拉拔试验锚杆体加工4. 锚杆钻孔应符合下列要求：①根据本隧道的地层、地质特点，选择适当的钻孔机具。
②拱墙部位锚杆按设计要求定出位置，孔位允许偏差为±150㎜临时施工支护锚杆可根据具体围岩情况而定，酌情布设③径向锚杆钻孔方向与围岩壁面或其所在部位岩层的主要结构面垂直④锚杆的深度误差不得大于±50㎜接受人: 技术负责人: 交底人: 技 术 交 底 书 共3页 第2页 编号：DZ（SD）-ZD-009工程名称多杂公路杂多隧道接受交底单位隧道队交底项目锚杆施工交 底 日 期2011年10月26日内容：⑤钻孔应圆而直，砂浆锚杆的直径要大于杆体直径15㎜，其他锚杆的钻孔直径应与杆体直径相匹配⑥杆孔的深度要大于锚杆设计长度10㎝5.锚杆施工在初喷砼后进行，以保证锚杆垫板有较平整的基面① 灌浆前应将孔眼吹净，灌浆应饱满② 锚杆安装前应对锚杆除锈和矫直，锚杆插入深度不应小于设计长度的95%③ 锚杆必须安装垫板，垫板宜采用15cm×15cm×1cm的钢板制作，安装必须紧密、牢固④ 锚杆注浆要根据设计及规范要求的时间、压力、单孔注浆量进行施工，使水泥浆充满围岩周边裂隙，固结围岩，以利安全进尺。
接受人: 技术负责人: 交底人: 。
