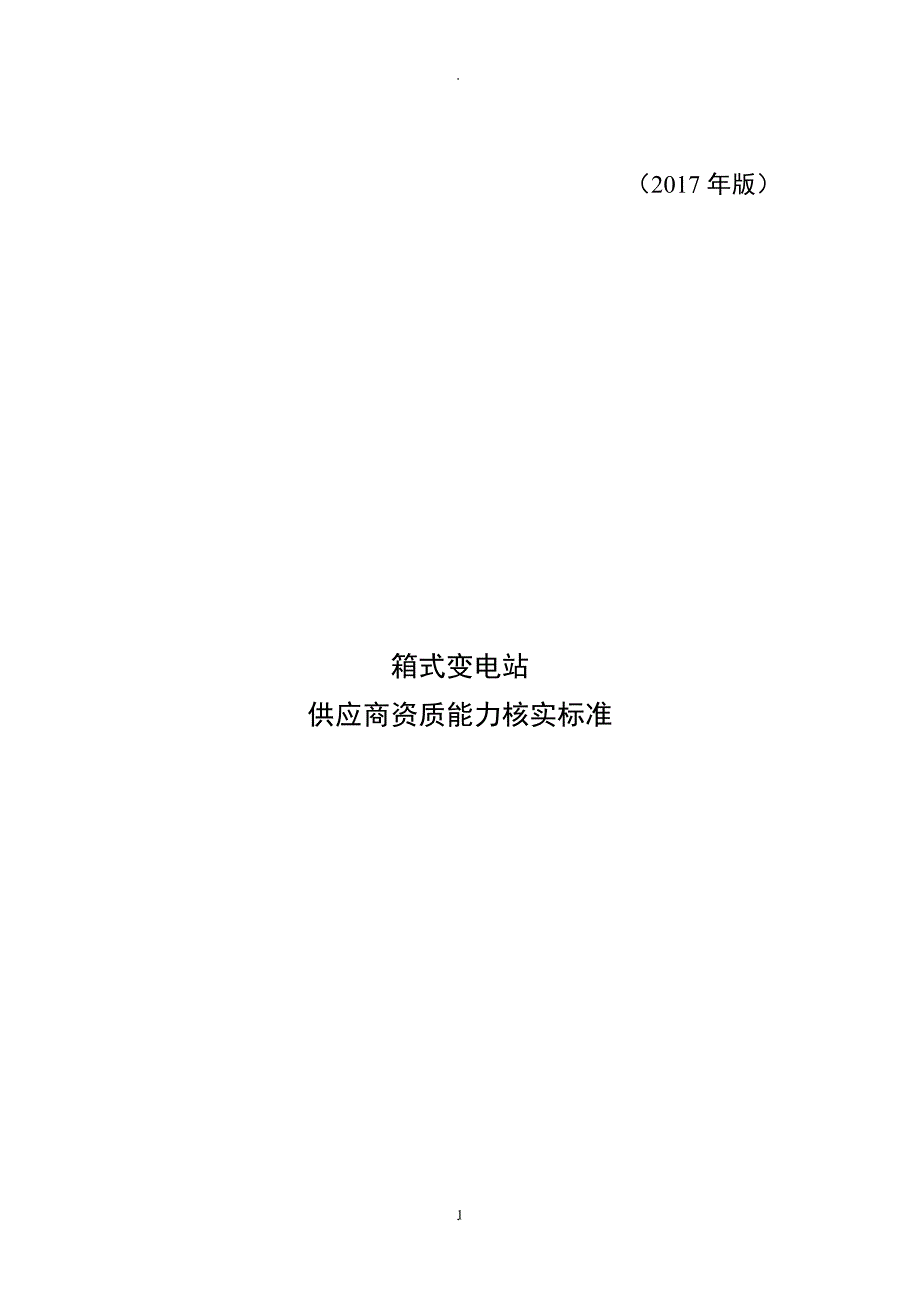

2017年版）箱式变电站供应商资质能力核实标准3.目 次1 总则 11.1 一般规定 11.2 适用范围 11.3 规范性引用文件 12 资质信息 22.1 基本信息 22.2 报告证书 22.3 产品业绩 33 设计研发能力 43.1 技术来源与支持 43.2 设计研发内容 43.3 设计研发人员 43.4 设计研发工具 43.5 获得专利情况 43.6 参与标准制定情况 43.7 产品获奖情况 44 生产制造能力 4※4.1 生产厂房 44.2 生产工艺 4※4.3 生产设备 54.4 生产、技术、质量管理人员 55 试验检测能力 5※5.1 试验场所 55.2 试验检测管理 5※5.3 试验检测设备 5※5.4 试验检测人员 65.5 现场抽样 66 原材料组部件管理 66.1 管理规章制度 66.2 管理控制情况 67 售后服务及产能 7附录A 检测机构 8附录B 检测报告包含试验项目 9附录C 主要生产设备 11附录D 主要试验设备 12附录E 出厂试验项目 131 总则1.1 一般规定本标准是国家电网公司对箱式变电站产品供应商的资质条件以及制造能力进行核实及判断的依据，供应商应满足本标准的要求，还应符合国家现行的有关标准的规定。
1.2 适用范围本标准适用于国家电网公司箱式变电站产品供应商的资质核实工作包括：1）10kV组合式变压器（美式箱式变电站）2）10kV高低压预装式变电站（欧式箱式变电站）1.3 规范性引用文件下列文件对于本标准的应用必不可少凡是注日期的引用文件，仅注日期的版本适用于本核实标准凡是不注日期的引用文件，其最新版本（包括所用的修改单）适用于本标准序号标准号/书号标准名称/书名1GB/T 1094.1电力变压器 第1部分 总则2GB/T 1094.2电力变压器 第2部分：液浸式变压器的温升3GB/T 1094.3电力变压器 第3部分 绝缘水平、绝缘试验和外绝缘空气间隙4GB/T 1094.4电力变压器 第4部分 电力变压器和电抗器雷电冲击和操作冲击试验导则5GB/T 1094.5电力变压器 第5部分 承受短路的能力6 GB/T 1094.10电力变压器 第10部分 声级测定7 GB/T 1094.11电力变压器 第11部分 干式变压器8GB/T 311.1绝缘配合 第1部分：定义、原则和规则9GB/T 20840.2互感器 第2部分：电流互感器的补充技术要求10GB 2536电工流体 变压器和开关用的未使用过的矿物绝缘油11GB/T 5273高压电器端子尺寸标准化12GB/T 13499电力变压器应用导则13GB/T17467高压 / 低压预装式配电站14GB/T 17468电力变压器选用导则15GB/T 1094.7电力变压器 第7部分：油浸式电力变压器负载导则16GB/T 6451油浸式电力变压器技术参数和要求17GB/T 2900.95电工术语 变压器、调压器和电抗器18GB/T 10230.1分接开关 第1部分：性能要求和试验方法19GB/T 10230.2分接开关 第2部分：应用导则20GB/T 7354局部放电测量21GB/T 4109交流电压高于1000V的绝缘套管22GB/T 16927.1高电压试验技术 第1部分：一般定义及试验要求23GB/T 16927.2高电压试验技术 第2部分：测量系统24 GB/T 14048.1低压开关设备和控制设备 第1部分：总则25 GB/T 16935.1低压系统内设备的绝缘配合 第1部分:原理、要求和试验26GB/T 16926高压交流负荷开关 熔断器组合电器27GB/T 38043.6kV～40.5kV高压交流负荷开关28 GB/T11022高压开关设备和控制设备标准的共用技术要求29GB/T 4208外壳防护等级（IP代码）30IEC420高压交流组合熔断器开关31DL/T 1094电力变压器用绝缘油选用指南32DL/T593高压开关设备和控制设备标准的共用技术要求33DL/T84412kV少维护户外配电开关设备通用技术条件34DL 5027电力设备典型消防规程35DL/T537高压/低压预装箱式变电站选用导则36JB/T 3837变压器类产品型号编制方法37JB/T 10217组合式变压器38JB/T501电力变压器试验导则2 资质信息2.1 基本信息※2.1.1 基本信息（电力侯相旭，电气李琳松）查阅营业执照（含统一社会信用代码）或工商营业执照、组织机构代码证、税务登记证。
供应商应为中华人民共和国境内依法注册的企业法人或其他组织；营业执照/事业单位法人证书经营/业务范围涵盖被核实产品2.1.2 法定代表人信息（电力侯相旭，电气李琳松）查阅法定代表人/负责人身份证（或护照）2.1.3 财务信息（电力王申庆，电气刘正义）查阅审计报告、财务报表，其中审计报告为具有资质的第三方机构出具2.1.4 资信等级证明（电力王申庆，电气刘正义） 查阅银行或专业评估机构出具的证明2.1.5 注册资本和股本结构（电力王申庆，电气刘正义）查阅验资报告2.2 报告证书（王小辉，孙光宇）※2.2.1 检测报告查阅检测报告1) 试验报告出具机构须为国家授权的专业检测机构（具有计量认证合格证书（CMA）及中国合格评定委员会颁发的CNAS实验室认可证书，且证书附表检测范围应涵盖被核实产品的试验项目），或国际专业权威机构，检测机构名单详见附录A2) 试验报告的委托方和产品制造方是供应商自身3) 试验产品类别与被核实的产品相一致4) 产品的试验报告符合相应的国家标准、行业标准、国家电网公司物资采购标准规定的试验项目和试验数值的要求，试验报告项目见附录B5) 欧式箱变的关键配套组部件变压器必须进行过短路承受能力试验。
6) 检测试验报告的有效期按国标、行标规定执行，没有明确规定的按检测报告规定的有效期执行，未标明有效期的按长期有效7) 外文报告必须提供经公证的中文译本2.2.2 鉴定证书查阅鉴定证书※2.2.3 管理体系认证查阅管理体系认证书至少具有质量管理体系证书，证书在有效期内，定期年检记录且认证范围涵盖被核实产品2.3 产品业绩（屈宗昌）查阅供货合同及相对应的合同销售发票1) 合同的供货方和实际产品的生产方均为供应商自身2) 出口业绩须提供报关单3) 不认可的业绩有（不限于此）：①与同类产品制造厂之间的业绩②产品用于试验室或试验站使用的业绩③作为元器件、组部件的业绩④出口业绩的外贸合同、发票、报关单及对应产品型号等信息资料难以核实或不全的3 设计研发能力3.1 技术来源与支持（电力马清丽、电气张红全）查阅与合作支持方的协议，以及设计文件图纸等相关信息3.2 设计研发内容（王小辉、孙光宇）查阅产品研发的设计、试验、关键工艺技术、质量控制方面的情况3.3 设计研发人员（综合部梁菲）查阅设计研发部门的机构设置及人员信息3.4 设计研发工具（王小辉、孙光宇）查阅实际研发设计工具等相关信息。
3.5 获得专利情况（王小辉、孙光宇）查阅与产品相关的专利证书3.6 参与标准制定情况（王小辉、孙光宇）查阅主持或参与制（修）订并已发布的标准及相关证明材料信息3.7 产品获奖情况（王小辉、孙光宇）查阅与产品相关的省部级及以上获奖证书的相关信息4 生产制造能力※4.1 生产厂房（生技部马兴香）查阅土地使用权证、房屋产权证等相关信息具有与产品生产相配套的厂房，厂房若为租用则需有长期租用合同且合同连续租赁期不少于2年，同时需提供租赁方的土地使用权证、房屋产权证复印件或扫描件厂房面积、洁净程度要能满足生产需要4.2 生产工艺（电力马清丽、电气高绘新）查阅供应商提供的工艺控制文件、管理体系文件、以及工艺流程控制记录等相关信息4.2.1 工艺控制文件各工序的作业指导书、工艺控制文件应齐全、统一、规范，并与现行的生产工艺一致其工艺文件中所规定的关键技术要求和技术参数不低于国家标准、电力行业标准、国家电网公司物资采购标准各工艺环节中无国家明令禁止的行为※4.2.2 关键生产工艺控制 产品工艺技术应成熟、稳定从原材料、组部件到产品入库所规定的每道工序的工艺技术能保证产品生产的需要。
生产产品的各个工序应按工艺文件执行，现场记录内容规范、详实，并具有可追溯性现场定置管理，有明显的标识牌，主要的生产设备的操作规程图表上墙箱变供应商至少能够自主生产内置变压器或高压开关装置※4.3 生产设备（耿保祥）查阅设备的现场实际情况及购买发票等相关信息1) 具有与产品生产相适应的设备，设备应自有，不能租用主要生产设备见附录C2) 设备使用正常，设备上的计量仪器仪表设备上的计量仪器仪表具有合格的检定/校准证书，并在有效期内4.4 生产、技术、质量管理人员（综合部梁菲）查阅人力资源部门管理文件（如劳动合同、人员花名册、社保缴纳记录等），包括生产、技术、质量管理等人员数量，观察现场人员的操作水平或结合现场实际情况和生产流程控制记录进行判断1) 具有满足生产需要的专职生产人员及技术人员一线生产人员培训上岗，操作熟练2) 具有质量管理组织机构、质量管理部门及人员5 试验检测能力※5.1 试验场所（电力马清丽 电气高绘新）查看试验场所现场情况具有与核实产品相配套的独立试验场所，与生产场所相对隔离，有明显警示标志，试验场所的面积及环境满足试验要求5.2 试验检测管理（电力马清丽 电气高绘新）查阅相关的规章制度文件、过程记录以及出厂试验报告等相关信息。
具有试验室管理制度、操作规程、试验标准，并在操作过程中严格按照规程执行※5.3 试验检测设备（电力冀红根、电气吕希梅）查阅设备的现场实际情况及购买发票等相关信息1）具有满足全部出厂试验要求的设备，不能租用、借用其他公司的设备、或委托其他单位进行出厂试验主要试验设备见附录D2）设备使用正常，设备上的计量仪器仪表具有合格的检定/校准证书，并在有效期内※5.4 试验检测人员（综合部梁菲）查阅人力资源部门管理文件（如劳动合同、人员花名册、社保缴纳记录等）、人员资质证书以及培训记录试验人员能独立完成入厂、过程及出厂检验，操作熟练，能理解或掌握相关国家标准、电力行业标准和国家电网公司物资采购标准的有关规定，并具有一定的试验结果分析能力，经过考核培训，持证上岗高电压试验人员至少有2人,经过考核培训持证上岗5.5 现场抽样（电力冀红根、电气吕希梅）※5.5.1 抽查出厂试验报告出厂试验报告。
