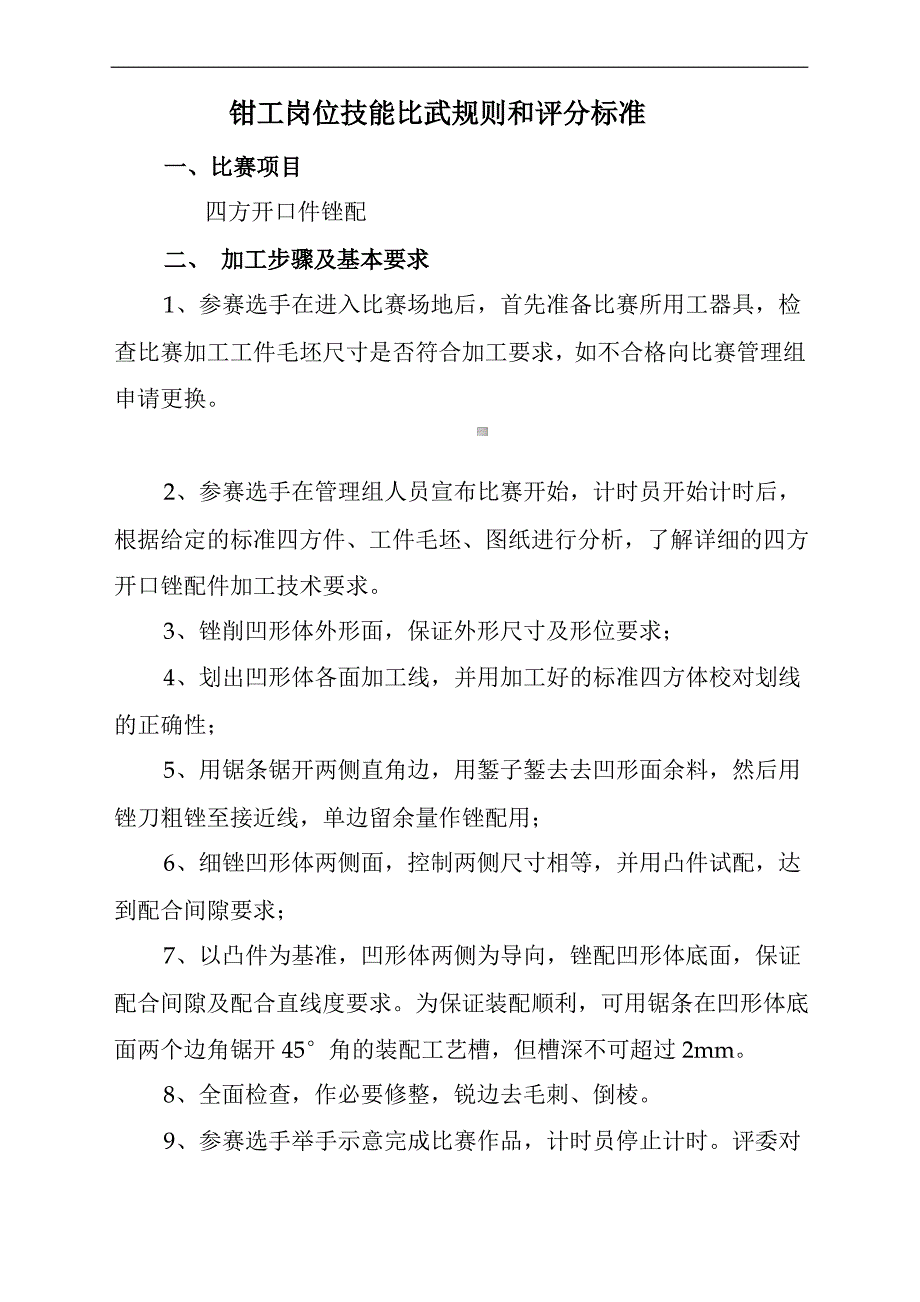

钳工岗位技能比武规则和评分标准钳工岗位技能比武规则和评分标准一、比赛项目一、比赛项目四方开口件锉配二、二、 加工步骤及基本要求加工步骤及基本要求1、参赛选手在进入比赛场地后，首先准备比赛所用工器具，检查比赛加工工件毛坯尺寸是否符合加工要求，如不合格向比赛管理组申请更换2、参赛选手在管理组人员宣布比赛开始，计时员开始计时后，根据给定的标准四方件、工件毛坯、图纸进行分析，了解详细的四方开口锉配件加工技术要求3、锉削凹形体外形面，保证外形尺寸及形位要求；4、划出凹形体各面加工线，并用加工好的标准四方体校对划线的正确性；5、用锯条锯开两侧直角边，用錾子錾去去凹形面余料，然后用锉刀粗锉至接近线，单边留余量作锉配用；6、细锉凹形体两侧面，控制两侧尺寸相等，并用凸件试配，达到配合间隙要求；7、以凸件为基准，凹形体两侧为导向，锉配凹形体底面，保证配合间隙及配合直线度要求为保证装配顺利，可用锯条在凹形体底面两个边角锯开 45°角的装配工艺槽，但槽深不可超过 2mm8、全面检查，作必要修整，锐边去毛刺、倒棱9、参赛选手举手示意完成比赛作品，计时员停止计时评委对 评分表中各项开始评分三、比赛组委会准备比赛工具、参赛选手自备工具三、比赛组委会准备比赛工具、参赛选手自备工具1、参赛选手需提前准备“自备工具清单”中的工具，到比赛指定场地配置的钳工工位进行比赛。
比赛中严禁使用模板划线、加工2、比赛组委会准备工具清单序号1234名称工件坯料台虎钳钳工操作平台加工图纸规格60*45*6 钢板数量1 块/人4 台4 台1 张/人备注3、参赛选手自备工具清单序号1234567891011名称锉刀锉刀划线工具样冲手锤直角尺游标卡尺錾子活动扳手钢手锯锉刀刷及毛刷规格细锉粗锉数量每人 1 把1 把/人每人 1 套每人 1 把每人 1 把每人 1 把每人 1 把没人 1 把每人 1 把每人 1 把每人 1 把备注选手可自备划针、划规、钢尺等自备锯条 四、注意事项四、注意事项1、比赛时间为 30 分钟；如果超时 10 分钟，选手需终止比赛2、比赛按分钟计时，不足一分钟时，按一分钟计算3、比赛工具中，粗锉刀由组委会提供，但参赛选手也可以自备；细锉刀需由参赛选手自备五、图纸五、图纸248 钳工岗位技能比武评分记录表序号评分点四方开口 25±0.5两侧面对称度两侧面垂直度评分内容配作尺寸 25±0.5 共 2 处，每超差 1 处扣-5 分测量左加工侧面与毛坯侧面距离，测量右加工侧面与毛坯侧面距离，两个距离做差，差值偏差≤0.5mm，超差不得分-测量垂直度共 2 处，垂直度偏差≤0.2mm，每超差一处扣-5 分测量底面平行度偏差≤0.2mm，超差不得分-侧面配合间隙偏差≤0.2mm，超差不得分-测量四方块上表面与凹形件上表面平面度≤±0.2mm，超差不得分-总分19101688861510100得分1产品检验底面平行度侧面配合间隙上表面配合平面度外形面修整 （包括工有倒角，表面光整，无毛刺，酌情加分+件毛坯外形面）234比赛规定能够正确完成比赛的选手得时间基础分+10 分；操作时间选手每超过规定标准用时 1 分钟扣-1 分，但最多扣分不得超过-5 分；选手每节约规定标准用时 1 分钟加+1 分，但最多加分不得超过+5 分。
文明操作规范执行工作程序和工艺、按安全规程操作；爱护设备；穿戴劳保用品；保持工作场地清洁、整齐有序总分规定标准操作用时：18 分钟选手实际用时：裁判员签字： 。
