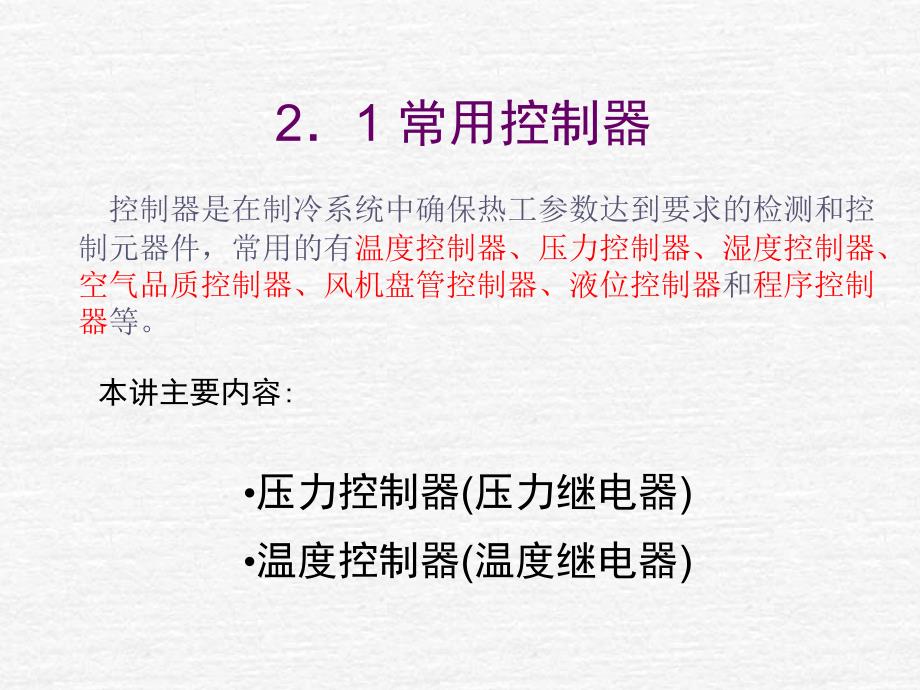

2 1 常用控制器 压力控制器 压力继电器 温度控制器 温度继电器 控制器是在制冷系统中确保热工参数达到要求的检测和控 制元器件 常用的有温度控制器 压力控制器 湿度控制器 空气品质控制器 风机盘管控制器 液位控制器和程序控 制器等 本讲主要内容 2 1 1 压力控制器 pressure controller 压缩机排压过高断电停车 消除 产生高压的原因后 需手动复位 才能使压缩机启动 故障 报警 吸气压力低到下限时断电停车 吸气压力回升到上限时 控制压 缩机通电启动 正常 无报警 将高压继电器和低压继电器组合 在同一壳体内 完成二者功能 低压控制器 高压控制器 高低压控制器 用压力作为控制信号的电开关 high pressure controller low pressure controller dual pressure controller high and low pressure controller 1 4 2 低压控制器 2 4 1 M 高压控制器 A B 高低压控制器 M C LPHP LPHPL HP 开关动作图 图2 7 压力控制器的典型原理图 1 压力信号接口 2 波纹管 3 差动弹簧 4 主弹簧 5 杠杆 6 差动设定杆 7 压力设定杆 8 翻转开关 9 电触点 10 电线套 1 压力控制器 图2 7 压力控制器结构图 1 压力信号接口 2 波纹管 3 差动弹簧 4 主弹簧 5 杠杆 6 差动设定杆 7 压力设定杆 8 翻转开关 9 电触点 10 电线套 11 接线柱 12 接地端 低压控制范围 0 07 0 6MPa 复差 0 06 0 1MPa 高压 0 6 3 0MPa 低压幅差调节螺钉 调节压缩机低压断电压 力和接通压力之差 高压调节螺钉 调节压缩机高压断电压力 低压主调螺钉 调节压缩机低压接通压力 高压复位按钮 对高压断电进行复位 低压高压 YK306 高低压 控制器 调节方法 高压部分 高压断开压力由调节弹簧7 拉簧 的 张力决定 用调节螺钉6调节 切断后必须用按 钮8手动复位 低压部分 低压接通压力由主弹簧4的张力决定 用调节螺钉3调节 幅差压力由幅差弹簧2的 张力决定 用调节螺钉1调节 低压断开压力 接通压力 幅差压力 单独调节主调弹簧4 使预紧力增加 吸入压力 上限 接通 下限 切断 同时增加 单独调节幅 差弹簧2 使预紧力增加 下限降低 上限不变 图2 8 高低压力控制器的结构图 KPl5型 1 低压接口 2 波纹管 3 接地端 4 端子板 5 差动弹簧 6 主弹簧 7 主杠杆 8 低压差动设定杆 9 低压压力设定杆 10 盖板 11 触点 12 翻转开关 13 高压压力设定杆 14 杠杆 15 高压接口 16 电线入口套 丹麦Danfoss公司产品 压力值的确定 高压断开压力 上限 参照最高工作压力 冷剂 46oC对应的饱和压力 低压断开压力 低压下限 蒸发温度减去5oC对 应的饱和压力 不小于10kPa 低压闭合压力 低压上限 适当低于冷库温度 上限对应的饱和压力 测定方法 慢慢关小吸入截止阀 停车时吸入 压力表的读数为低压下限 重新启动时的读数 为低压上限 慢慢关小排出截止阀 停车时排 出压力表的读数为高压断开压力 1 适用介质 有的压力控制器只适用于氟 利昂制冷剂 有的则氨 氟通用 2 触头开关的容量 以便正确进行电气接 线 3 正确进行压力设定和差动值设定 压力控制器使用时应注意事项 船舶辅机 第11章 船舶制冷装置 Marine Refrigeration Plant 2 油 压差控制器 differential pressure controller 用润滑油泵吸排压差作为控制信号的电开 关 当压差小于设定值时 使压缩机停车 起保护作用 MP JC3 5型压差控制器参数及说明 压差调节范围0 05 0 35MPa 波纹管最大承压0 16MPa 延时时间60 20s 适用冷剂R12 R22 R502 R717 主触头容量交流 220 380V 1000VA 直流 220V 50W 出厂接380V电源接头 若选用220V电源 将 D1 X接线拆除 把X D2接通 使降压电 阻9短路 1一杠杆 2一主弹簧 3一顶杆 4一压差调节螺钉 5一低压波纹管 6一实验按钮 7一电加热器 8一手动复位按钮 9一降压按钮 电源为380V时用 10 压缩机电源开关 11一高低压力控制器 12一热继电器 13一事故信号灯 14一交流接触器线圈 15一压缩机电机 16一正常工作信号灯 17一延时开关 18一双金属片 19一压差开关 20 高压波纹管 图2 11 JC3 5型油压差控制器工作原理 压差开关 延时开关 调整方法 1 转动调节轮4改变弹簧3张力 可改变压差调 定值 2 压缩机正常运行时 按下试验按钮6 达到 延时时间 60 20s 后应停车 3 运行时调低滑油压力 压差开关动作时 润 滑油压力表和曲轴箱压力表的差值为压差继电 器的压差调定值 1 高 低压接口分别接油泵出口油压和曲轴箱低压 切不 可接反 2 控制器本体应垂直安装 高压口在下 低压口在上 3 油压差等于油压表读数与吸气压力表读数的差值 不要 误以油压表读数位就是油压差 4 油压差的设定值一般调整为0 15 0 2MPa 5 采用热延时的压差控制器 控制器动作过一次后 必 须待热元件完全冷却 需5min左右 手动复位后 才能再次 起动使用 油压差控制器在安装使用时应注意 2 温度控制器 用温度作为控制信号的电开关 作用 1 控制供液电磁阀的电路通断 2 一个温度控制器直接控制压缩机起停 3 多个温度控制器并联控制压缩机起停 当一机多库时 各库温度控制器可并联控制压缩机起停 常用的温控器有压力感温式和电子温控式两种 控制箱 温度控制器 供液阀 1 压力感温式温度控制器 主要由波纹管 感温包 毛细管 杠杆 调节螺钉以 及旋钮相连的凸轮和微动开关等组成 图2 1 压力感温式温度控制器结构 温度 温包内的液体压力 相对应的位移量 带动微动开关动作 RT型温度继电器 1 改变调节旋钮8 使调节弹簧张力变化 改变断开值 2 改变幅差调节螺母3 改变其与固定圆盘间隙 间隙越大 闭合温度与断开温度差 幅差 越大 三个电触点 1动2静 1 控制器装在比控制温度高的场所 2 温包放置在体现冷库平均温度的位置 3 毛细管不能通过比温包温度低的结构 4 毛细管需要弯曲时 必须保持一定的圆 弧 不能直弯 5 毛细管沿墙壁通过时 应使用夹子固定 温度控制器安装的注意事项 2 电子式温度控制器 测量范围一般为 10 300 也可做到 200 10 甚至可用于 300 1200 环境中 作测温用 RT为NTC热敏电阻器 R2和R3是电桥平衡电 阻 R1为起始电阻 R4 为满刻度电阻 校验表 头 也称校验电阻 图2 2 电子式温度控制器电路 电子式温控器一般由温控电路 过欠电压保护电路和延时电路 构成 1 温控电路 图2 3为常用的温控电路 它由测量电桥 LM339电压比较 器构成 图2 3 常用的温控电路 图2 4为过压保护电路 当电网电压正常时 LM339的V4V5 比较器翻转 输出为0V 为后级提供触发脉 冲 过电压保护电路工作 它一方面使压缩机停止工作 另一 方面故障报警 2 过 欠 电压保护电路 图2 4 过电压保护电路 欠电压检测电路只是将取样信号的输入端与设定值的输入 端对调 如图2 5所示 若电网电压小于额定电压的10 时 V5 V4 比较器翻转使欠电压检测电路工作 切断压缩机电源 显示故障信号 图2 5 欠电压检测电路 对于单相空调器而言 压缩机停止运转以后 系统内高低 压力的平衡需要2 3min 如果在这段时间内再起动 就会因 压力不平衡造成负载加重 使电机无法起动而烧毁 所以一 般单相空调器都设有3min延时电路 3 延时电路 图2 6 3min延时电路 。
