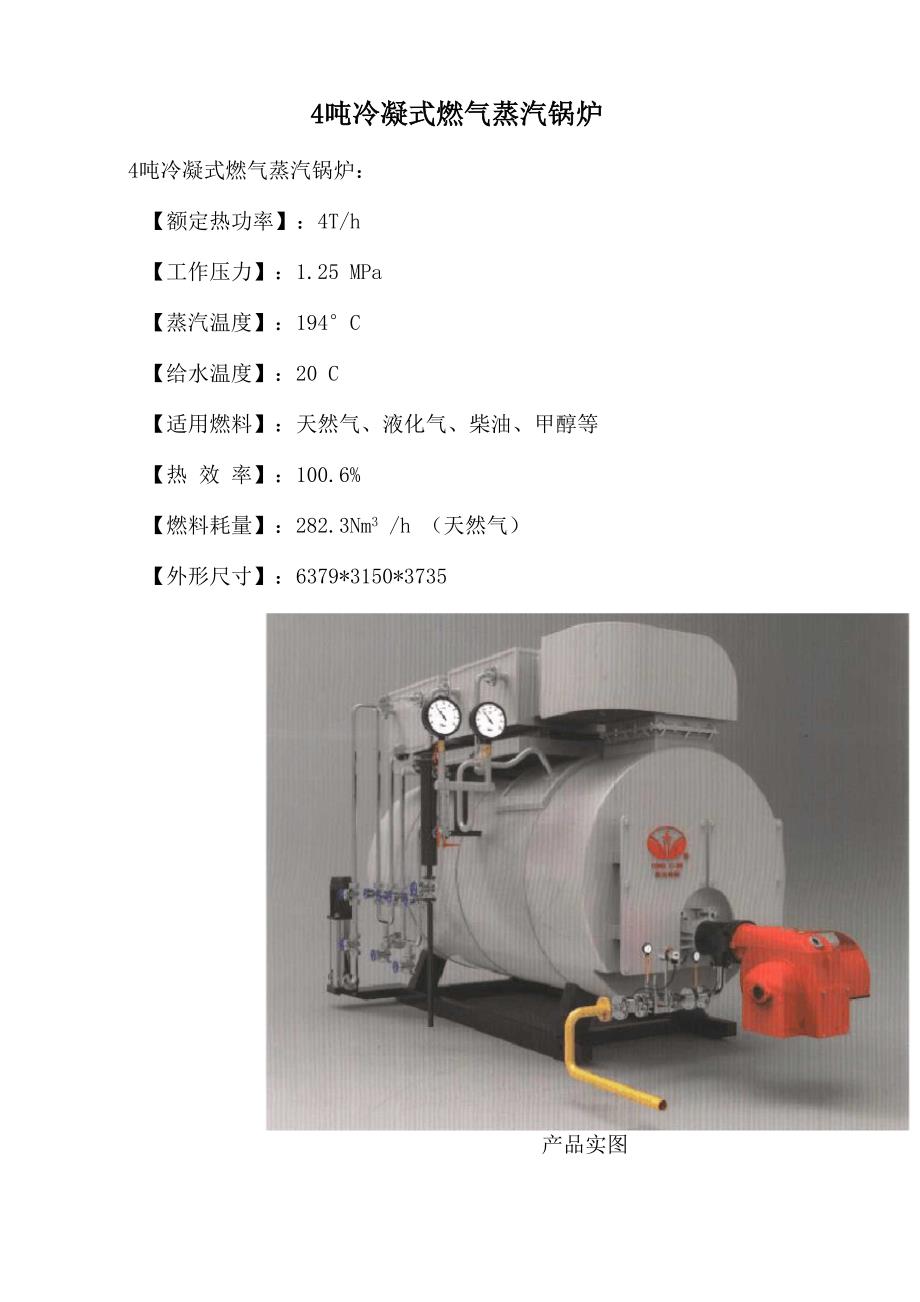

4吨冷凝式燃气蒸汽锅炉4吨冷凝式燃气蒸汽锅炉：【额定热功率】：4T/h【工作压力】：1.25 MPa【蒸汽温度】：194°C【给水温度】：20 C【适用燃料】：天然气、液化气、柴油、甲醇等【热 效 率】：100.6%【燃料耗量】：282.3Nm3 /h （天然气）【外形尺寸】：6379*3150*3735产品实图一、产品结构简介1）冷凝器双级布置，烟气余热梯级利用，内部采用无切削挤压螺 旋翅片管，强化传热，排烟温度更低，热效率更高2）锅炉本体、二级冷凝器、一级冷凝器有机的结合为一体，安装 简便易行，占地面积小3）根据炉膛辐射换热量和温度的四次方成正比的原理，我们优化 了受热面的设计，波形炉胆总吸热量比例较大，具有良好的胀缩性4）轴对称向下偏置，湿背式顺流燃烧二回程结构，高温烟气全部聚集在前烟箱，后部烟温很低，直接用保温层保温，降低了维护费用； 整体式前烟箱双开门设置，烟箱门双层密封，结构简单，便于开启、运 行、操作和维护5）本锅炉采用硅酸铝、离心玻璃棉作为保温材料，其保温性能好、 重量轻、运输安装方便6）锅炉上部设有人孔装置，下部设有清洗装置，便于维护和保养7）本系列锅炉的制造按GB/T16508.4-2013《锅壳锅炉 第4部分：制造、检验与验收》的要求执行，完全符号国家标准。
二、配套辅机参数1）燃烧器根据烟风阻力计算，特选以下燃油燃气燃烧器，从燃烧器的“负荷 图”性能曲线中得出背压数值，据此可知，该燃烧器能确保锅炉安全、有效地运行燃型 号TBL350功率（KW）油控制方式比例调节9燃型 号TBG360功率（KW）气控制方式比例调节122）给水泵依据本炉型的蒸发量、额定工作压力，选配的“利欧泵”，是目前工业发达国家普遍用于工业锅炉给水的优质产品，具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长的特点型号流量扬程电机功率LVR4-227.0 m3/h156m5.5 kw产品实图三、锅炉主要附件1主汽阀J41H-16Q PN1.6 DN1002安全阀A48Y-16Q PN1.6压力DN50等级1.3〜1.6MPa3排污阀P48H-16Q PN1.6DN404压力表Y-150 DN20精度1.65压力控制器KP366压力变送器MBS 30007黑白水位计HBS2.5-3508水位传感器DSC2.5-3509双色水位计B49X2.5-350四、电器控制WNS4-1.25-Y、Q炉采用PLC自动控制系统该控制系统以PLC作为控制和数据采集核心，输入压力控制器的超压保护信号，水位传感器 的水位控制检测信号、极低水位检测电极信号、超高水位检测电极信号， 给水泵的电机保护检测信号，压力变送器控制燃烧器的各个信号及超压 保护信号，使之具有丰富的人工智能，最大限度的保证了锅炉的安全可 靠运行。
五、产品清单序号名称型号规格单位数量产地—一锅炉主机WNS4-1.25-Q台1永兴锅炉集团二锅炉配套辅机配套1分汽缸©325台1永兴锅炉集团2全自动水处理FELCK-4套1美国富莱克3给水泵LVR4-22台2浙江•温州4平台爬梯4吨标配套1永兴锅炉集团5烟囱Q400套1永兴锅炉集团6燃烧机TBG360套1意大利百得7电控柜4吨标配套1永兴锅炉集团8一级冷凝器主机一体式台1永兴锅炉集团9二级冷凝器主机一体式台1永兴锅炉集团三锅炉配套仪表•阀门1弹簧安全DN50PN1.6A47H—1.6C个2河南•郑州2截止阀 DN100 PN1.6J41T—1.6个1河南•郑州3截止阀DN40 PN1.6J41T—1.6个1河南•郑州4排污阀DN40 PN1.6Z41H—1.6个4河南•郑州5止回阀DN40 PN1.6H41F—1.6个1河南•郑州6球阀 DN25 PN1.6Q41F—1.6个6河南•郑州7三通旋塞DN25 PN1.6X41A—1.6个2浙江•温州81.6级压力表Y-150块2山东•青岛9水位报警器UQK-30套1河南•郑州10水位表DN25 PN1.6SZC-20个2河南•郑州11不锈钢球阀Q11F-1.6个14河南•郑州12取样冷却器标件台1永兴锅炉集团13节流阀L41H-1.6个1河南•郑州14压力表弯DN15个1永兴锅炉集团15压力控制器YWK-50-C个3浙江•乐清16双金属温度计配套个2河南•郑州六、企业介绍：河南永兴锅炉集团有限公司（原太康县永兴锅炉有限责任公司）， 是国家质量监督检验检疫总局定点的A级锅炉和A1、A2类压力容器 的制造企业，具有独立的法人资格，也是集科研、生产、销售为一体 的高新技术型企业。
公司主导产品有:立、卧式燃煤、环保节能型半 煤气蒸汽（热水）锅炉、燃煤常压热水锅炉、燃煤大型承压热水锅炉 燃气蒸汽锅炉、燃气热水锅炉、燃气真空锅炉、燃气冷凝式锅炉、燃 气贯流锅炉、燃气SZS水管式SZL14-2.5/130/70-AII锅炉、燃气开 水锅炉、燃气有机热载体锅炉、燃气热风炉；生物质蒸汽锅炉，电热 蒸汽（热水）锅炉；；有机热载体炉；一、二类压力容器 如需了解更多详情，请致电我司销售部或技术部，将竭力为您服务。
