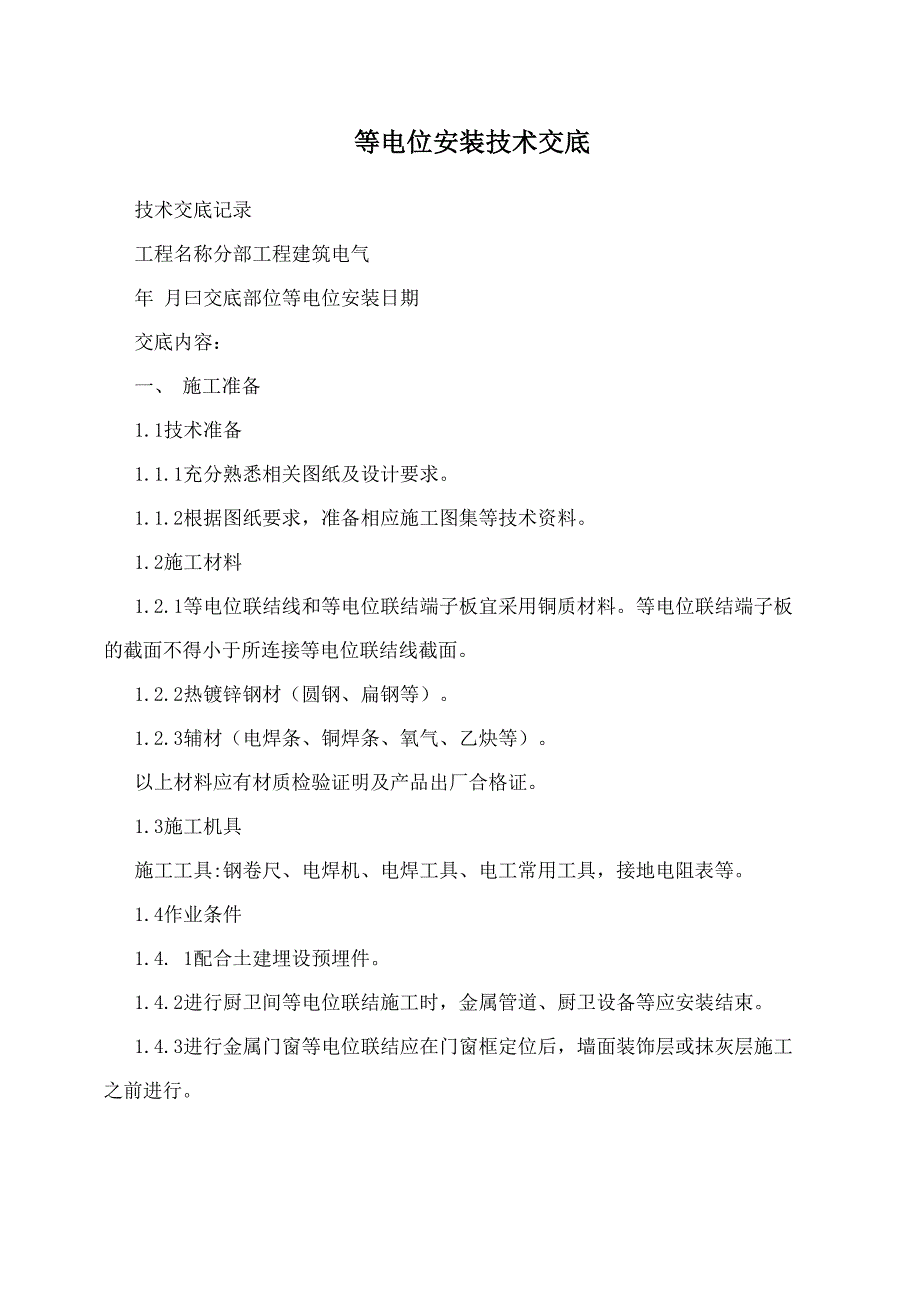

等电位安装技术交底技术交底记录工程名称分部工程建筑电气年 月曰交底部位等电位安装日期交底内容：一、 施工准备1.1技术准备1.1.1充分熟悉相关图纸及设计要求1.1.2根据图纸要求，准备相应施工图集等技术资料1.2施工材料1.2.1等电位联结线和等电位联结端子板宜采用铜质材料等电位联结端子板 的截面不得小于所连接等电位联结线截面1.2.2热镀锌钢材（圆钢、扁钢等）1.2.3辅材（电焊条、铜焊条、氧气、乙炔等）以上材料应有材质检验证明及产品出厂合格证1.3施工机具施工工具:钢卷尺、电焊机、电焊工具、电工常用工具，接地电阻表等1.4作业条件1.4. 1配合土建埋设预埋件1.4.2进行厨卫间等电位联结施工时，金属管道、厨卫设备等应安装结束1.4.3进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工 之前进行二、 施工工艺2.1工艺流程配合土建埋设预埋件?总等电位端子箱安装?MEB总等电位联结?SEB辅助等电位 联结?LEB内部等电位联结?导电连续性测试2.2操作工艺2.2.1总等电位端子箱、局部等电位端子箱施工根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端 子箱宜设置在电源进线或进线配电盘处。
确定位置后，将等电位端子箱固定总等电位联结线直接与基础接地连接线，总等电位联结线用-40X4镀锌扁钢直 接与埋地的金属管道(给排水管道，煤气管道，排烟管，电缆钢套管，采暖与空调 管道)和进线配电箱的PE(PEN)母排，在进出建筑物处就近联结2.2.2厨、卫间等电位施工a、 在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位 联结干线连接地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢 筋网也宜与等电位联结线连通厨房、卫生间内金属地漏、下水管等设备通过等电 位联结线与局部等电位端子板连接连接时抱箍与管道接触处的接触表面须刮拭干 净，安装完毕后刷防锈漆抱箍内径技术交底记录工程名称分部工程建筑电气年 月曰交底部位等电位安装日期等于管道外径，抱箍大小依管道大小而定等电位联结线采用BV-1x4mm2铜导 线穿塑料管于地面或墙内暗敷设b、 在厨房、卫生间地面或墙内暗敷设不小于25x 4mm镀锌扁钢构成环状地 面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位 联结线连通厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与扁钢环 连通连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。
抱 箍内径等于管道外径，抱箍大小依管道大小而定等电位联结线采用截面不小于 25x4mm的镀锌扁钢2.2.3金属门窗等电位施工a、 根据设计图纸位置于柱内或圈梁内预留预埋件，预埋件设计无要求时应采 用面积大于100xl00mm的钢板，预埋件应预留于柱角或圈梁角，与柱内或圈梁内主 筋焊接b、 使用610镀锌圆钢或25x4mm镀锌扁钢做等电位联结线连接预埋件与钢窗 框、固定铝合金窗框的铁板或固定金属门框的铁板，连接方式采用双面焊接采用 圆钢焊接时，搭接长度不小于100mmc、 所有连接导体宜暗敷设，并应在门窗框定位后、墙面装饰层或抹灰层施工 之前进行2.2.4等电位联结线施工：等电位联结线采用焊接时，应采用搭接焊并应满足以下要求：a、 圆钢与圆钢的搭接为圆钢直径的6倍，双面施焊b、 扁钢与扁钢搭接为扁钢宽度的2倍，三面施焊c、 圆钢与扁钢搭接为圆钢直径的6倍，双面施焊d、 扁钢与钢管，扁钢与角钢连接，紧贴角钢外侧两面，或紧贴钢管表面，上 下两侧施焊e、 除埋设在混凝土中的焊接接头外，要作防腐处理等电位联结内各联结导体间的连接采用螺栓连接时，应注意接触面光洁，有足 够的接触压力和接触面积三、质量标准3.1建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线 或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环行网路，环 行网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接3.2等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠， 熔焊、钎焊或机械紧固应导通正常3.3需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联 结支线连接，且有标识;连接处螺帽紧固、放松零件齐全四、 成品保护4.1电气施工时不得砸碰及弄脏墙面4.2喷浆前必须预先将等电位联结线及等电位端子箱用纸包扎好4.3焊接时注意采取保护墙面、金属门窗框等措施五、 安全管理措施技术交底记录工程名称分部工程建筑电气年 月曰交底部位等电位安装日期5.1进行电焊作业时，电焊机应符合相关规定并使用专用闸箱，必须做到持证 上岗，施工前清理易燃易爆物品5.2进行气焊作业时，氧气、乙炔瓶放置间距应大于5m，必须做到持证上岗5.3在室内进行油漆作业时，应注意通风换气技术负责人：交底人：接交人：技术交底记录。
