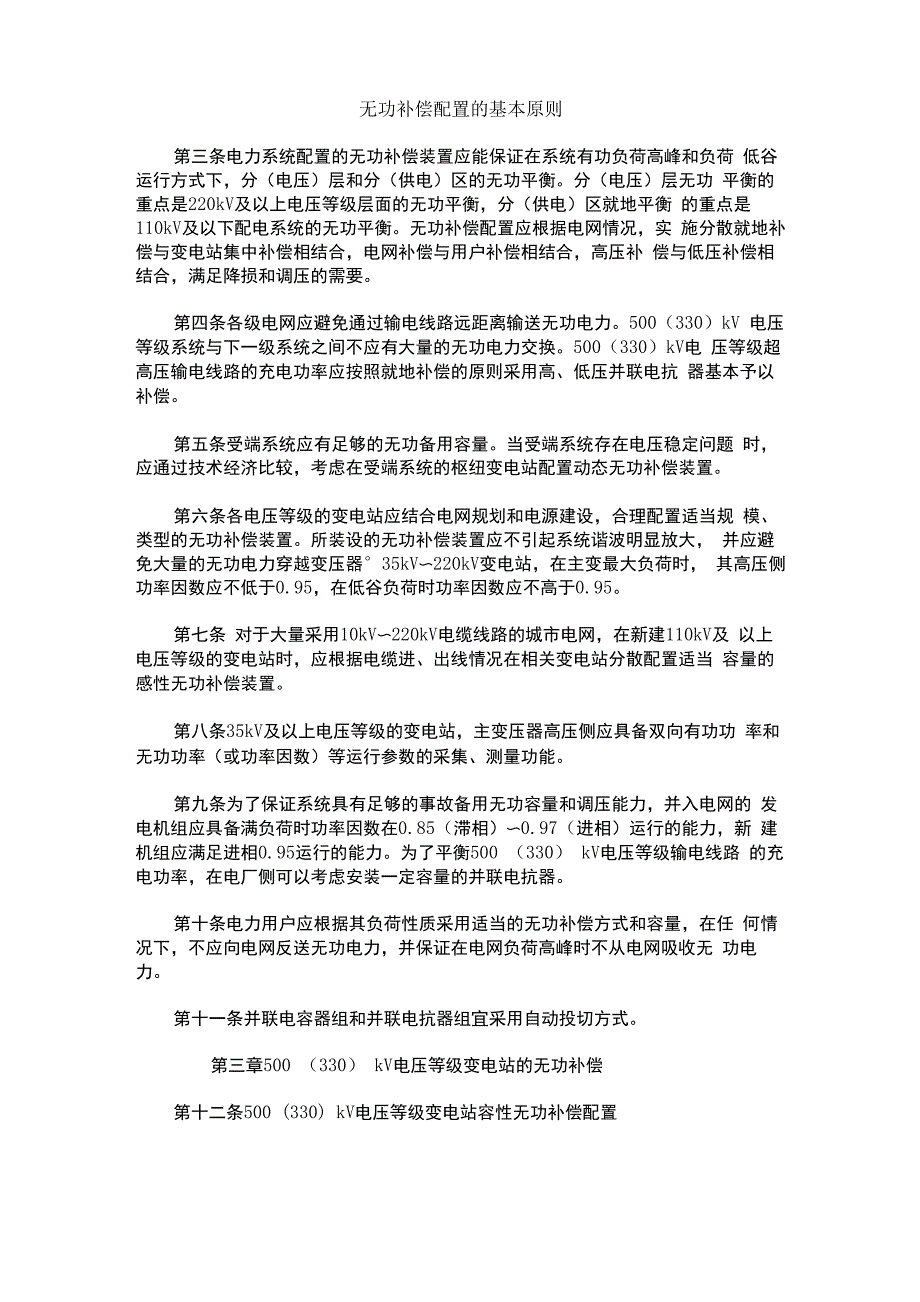

无功补偿配置的基本原则第三条电力系统配置的无功补偿装置应能保证在系统有功负荷高峰和负荷 低谷运行方式下，分（电压）层和分（供电）区的无功平衡分（电压）层无功 平衡的重点是220kV及以上电压等级层面的无功平衡，分（供电）区就地平衡 的重点是110kV及以下配电系统的无功平衡无功补偿配置应根据电网情况，实 施分散就地补偿与变电站集中补偿相结合，电网补偿与用户补偿相结合，高压补 偿与低压补偿相结合，满足降损和调压的需要第四条各级电网应避免通过输电线路远距离输送无功电力500（330）kV 电压等级系统与下一级系统之间不应有大量的无功电力交换500（330）kV电 压等级超高压输电线路的充电功率应按照就地补偿的原则采用高、低压并联电抗 器基本予以补偿第五条受端系统应有足够的无功备用容量当受端系统存在电压稳定问题 时，应通过技术经济比较，考虑在受端系统的枢纽变电站配置动态无功补偿装置第六条各电压等级的变电站应结合电网规划和电源建设，合理配置适当规 模、类型的无功补偿装置所装设的无功补偿装置应不引起系统谐波明显放大， 并应避免大量的无功电力穿越变压器°35kV〜220kV变电站，在主变最大负荷时， 其高压侧功率因数应不低于0.95，在低谷负荷时功率因数应不高于0.95。
第七条 对于大量采用10kV〜220kV电缆线路的城市电网，在新建110kV及 以上电压等级的变电站时，应根据电缆进、出线情况在相关变电站分散配置适当 容量的感性无功补偿装置第八条35kV及以上电压等级的变电站，主变压器高压侧应具备双向有功功 率和无功功率（或功率因数）等运行参数的采集、测量功能第九条为了保证系统具有足够的事故备用无功容量和调压能力，并入电网的 发电机组应具备满负荷时功率因数在0.85（滞相）〜0.97（进相）运行的能力，新 建机组应满足进相0.95运行的能力为了平衡500 （330） kV电压等级输电线路 的充电功率，在电厂侧可以考虑安装一定容量的并联电抗器第十条电力用户应根据其负荷性质采用适当的无功补偿方式和容量，在任 何情况下，不应向电网反送无功电力，并保证在电网负荷高峰时不从电网吸收无 功电力第十一条并联电容器组和并联电抗器组宜采用自动投切方式第三章500 （330） kV电压等级变电站的无功补偿第十二条500 (330) kV电压等级变电站容性无功补偿配置500(330)kV电压等级变电站容性无功补偿的主要作用是补偿主变压器无 功损耗以及输电线路输送容量较大时电网的无功缺额。
容性无功补偿容量应按照 主变压器容量的10%〜20%配置，或经过计算后确定第十三条500 (330) kV电压等级变电站感性无功补偿配置500 (330) kV电压等级高压并联电抗器(包括中性点小电抗)的主要作用 是限制工频过电压和降低潜供电流、恢复电压以及平衡超高压输电线路的充电功 率，高压并联电抗器的容量应根据上述要求确定主变压器低压侧并联电抗器组 的作用主要是补偿超高压输电线路的剩余充电功率，其容量应根据电网结构和运 行的需要而确定第十四条 当局部地区500 (330) kV电压等级短线路较多时，应根据电网结 构，在适当地点装设高压并联电抗器，进行无功补偿以无功补偿为主的高压并 联电抗器应装设断路器第十五条500 (330) kV电压等级变电站安装有两台及以上变压器时，每台 变压器配置的无功补偿容量宜基本一致第四章220kV变电站的无功补偿第十六条220kV变电站的容性无功补偿以补偿主变压器无功损耗为主，并 适当补偿部分线路的无功损耗补偿容量按照主变压器容量的10%〜25%配置， 并满足220kV主变压器最大负荷时，其高压侧功率因数不低于0.95第十七条当220kV变电站无功补偿装置所接入母线有直配负荷时，容性无 功补偿容量可按上限配置；当无功补偿装置所接入母线无直配负荷或变压器各侧 出线以电缆为主时，容性无功补偿容量可按下限配置。
第十八条对进、出线以电缆为主的220kV变电站，可根据电缆长度配置相 应的感性无功补偿装置每一台变压器的感性无功补偿装置容量不宜大于主变压 器容量的20%，或经过技术经济比较后确定第十九条220kV变电站无功补偿装置的分组容量选择，应根据计算确定， 最大单组无功补偿装置投切引起所在母线电压变化不宜超过电压额定值的 2.5%一般情况下无功补偿装置的单组容量，接于66kV电压等级时不宜大于 20Mvar，接于35kV电压等级时不宜大于12Mvar，接于10kV电压等级时不宜大 于 8Mvar第二十条220kV变电站安装有两台及以上变压器时，每台变压器配置的无 功补偿容量宜基本一致第五章35kV〜110kV变电站的无功补偿第二^一条35kV〜110kV变电站的容性无功补偿装置以补偿变压器无功损 耗为主，并适当兼顾负荷侧的无功补偿容性无功补偿装置的容量按主变压器容 量的10%〜30%配置，并满足35kV〜110kV主变压器最大负荷时，其高压侧功率 因数不低于0.95第二十二条110kV变电站的单台主变压器容量为40MVA及以上时，每台主 变压器应配置不少于两组的容性无功补偿装置第二十三条110kV变电站无功补偿装置的单组容量不宜大于6Mvar，35kV 变电站无功补偿装置的单组容量不宜大于3Mvar，单组容量的选择还应考虑变电 站负荷较小时无功补偿的需要。
第二十四条新建110kV变电站时，应根据电缆进、出线情况配置适当容量 的感性无功补偿装置第六章10kV及其它电压 等级配电网的无功补偿第二十五条配电网的无功补偿以配电变压器低压侧集中补偿为主，以高压补 偿为辅配电变压器的无功补偿装置容量可按变压器最大负载率为75%，负荷 自然功率因数为0.85考虑，补偿到变压器最大负荷时其高压侧功率因数不低于 0.95，或按照变压器容量的20%〜40%进行配置第二十六条配电变压器的电容器组应装设以电压为约束条件，根据无功功 率（或无功电流）进行分组自动投切的控制装置第七章电力用户的无功补偿第二十七条电力用户应根据其负荷特点，合理配置无功补偿装置，并达到 以下要求：100kVA及以上高压供电的电力用户，在用户高峰负荷时变压器高压侧功率 因数不宜低于0.95;其他电力用户，功率因数不宜低于0.90欢迎您的下载，资料仅供参考！。
