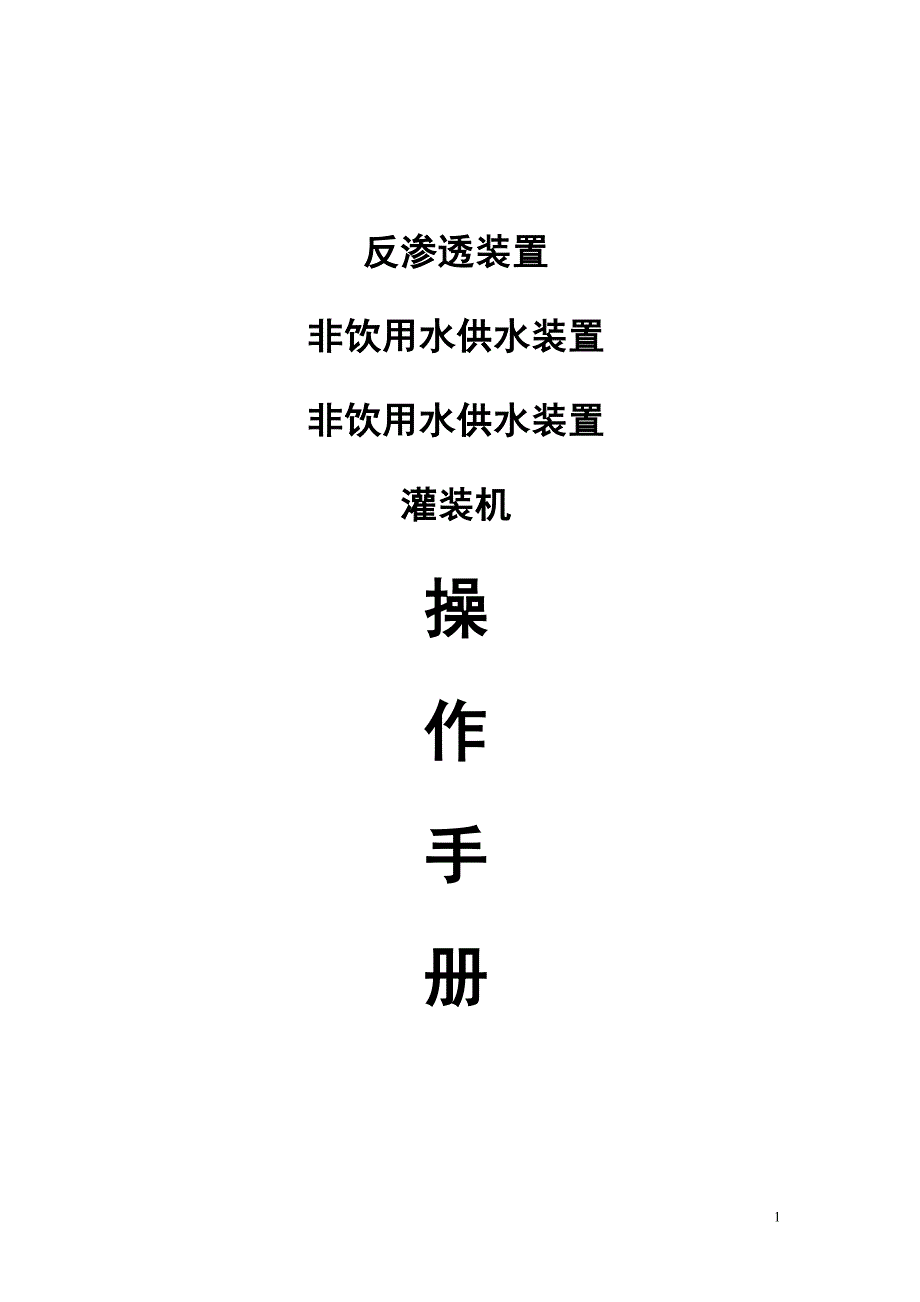

1 反渗透装置 非饮用水供水装置 非饮用水供水装置 灌装机 操 作 手 册2 一、设备材料表 序号 设备名称 规格、型号 单位 数量 厂家 备注 1 石英砂过滤器 DN800 台 1 不锈钢 2 石英砂填料 套 13 活性炭过滤器 DN800 台 1 不锈钢 4 过滤器填料 套 15 保安过滤器 DN300 台 1 不锈钢 6 卧式离心泵 CHL4-40LSWSC Q=4m 3 /h，H＝30m 台 4 7 反渗透装置 套 1 8 反渗透膜元件 BW30-400 根 3 DOW压力容器 根 3反渗透机架 套 1阻垢剂加药泵 0.79L/H 套 1高压泵 Q=4m 3 /h，H＝150m 台 1 增压泵 Q=3m 3 /h，H＝35m 台 1 9 仪表 套 1电导表 块 1流量计 个 2磁翻板液位计 套 2压力表 块 9压力开关 个 2电缆、电气控制 设备等套 110 系统内管道 套 111 阀门 套 11213 淡水箱 V=5m 3台 1 不锈钢 14 非饮用水水箱 V=5m 3台 1 不锈钢 15 灌装机 台 13 二、非饮用水供水装置操作简要说明： （1）.开机先检查水泵入口与泵出口阀门阀门是否打开； （2）.操作步序：开进水阀门—启动供水泵—开出口阀门； 关机步序：关出口阀门—停泵—关进口阀门；如泵不能启动，检查电源是否打开，如电源无误泵启动不了打开控制 箱子按下热启动保护按钮再次启动。
三、饮用水供水装置操作简要说明： （1）.开机先检查水泵入口与泵出口阀门阀门是否打开； （2）.操作步序：开进水阀门—启动供水泵—开出口阀门； 关机步序：关出口阀门—停泵—关进口阀门； 如泵不能启动，检查电源是否打开，如电源无误泵启动不了打开控制 箱子按下热启动保护按钮再次启动 四、 反渗透装置操作简要说明： （1）.开机先检查确认水箱满液位------开增压泵入口阀门； （2）.确认阻垢剂加药箱液位，如液位下降至1/3处，及时补充阻垢剂，按 1:10原液比纯水配置； （3）.将控制柜开关旋钮转至自动，系统将自动运行水箱满液位后反渗透 自动停运，液位下降至1.4m时反渗透自动启动； 如自动故障：手动操作步序：开机先检查确认水箱满液位------开增 压泵入口阀门------确认阻垢剂加药箱液位，如液位下降至1/3处， 及时补充阻垢剂，按1:10原液比纯水配置------开增压泵旋钮，观察 膜前压力表系统压力升至0.6Mpa后------开高压泵旋钮------系统运 行；水箱液位满后关闭高压泵------观察膜前压力表系统压力降至 0.6Mpa后关闭增压泵------体统停运 五、 灌装机操作说明： （1） 自动模式： 开机------清洗-箱加水------开气泵供压缩空气------装桶------开 灌装机旋钮至自动模式-----操作人员站立在入口侧及时补充水桶 ； 自动模式下生产时系统自动进行冲洗、消毒、灌装、上盖、压盖， 无须人为干扰，操作人员要严密观察各部位状态，发现问题，及时将 自动打向手动，以防止意外事故发生。
当链条位置不对时，用手动方 式将主轴推出，然后推动链条调至正常工位上工作中应及时补充清 洗液，防止泵在无水状态下空转，烧坏密封2） 生产结束后，应放掉管路中的残存液，切断气路及水源，关闭电源 （3） 手动模式4 开机---开气泵供压缩空气---装桶---操作人员站立在面板前---点主 轴-主轴---顶桶---理盖---灌装（密切观察桶液位快满时候点灌装）- --顶桶---顶桶---压盖---压盖---主轴---主轴---顶桶---理盖---灌 装（密切观察桶液位快满时候点灌装）---顶桶---顶桶---压盖-压盖 （循环） 六．设备维护与注意事项： 1、PLC程序中各参数在出厂前已调整合适，请用户不要自行更改 2、气路板三连件调压阀组件的贮水杯每班需放水一次方法是：调整下部 螺丝，即可自行排水，油雾气中要经常加一些粘度稀的机油以保证气 缸的 使用寿命 3、各气缸节流阀在出厂前已调整合适 4、在生产线工作程序开始之前，应保证气源压力在0.45-0.6Mpa，否则系 统不能正常工作 5、设备停止使用时，应先关闭电源开关，然后关闭气源开关 6、防止水及其他杂物进入电控箱 7、电气系统接地良好，以防外界干扰电脑引起误动作。
8、定期在齿条及齿轮上加润滑脂 9、经常调整链条的松紧度 七、设备常见故障排除方法： NO 故障现象 可能原因 处理方法 无电源或缺相 检查进线电源及箱内各 种电源是否合适 1 无电源指示 或虽有指示 但不动作 保险熔断 更换相同规格熔芯 电磁阀有水造 成短路 用干布擦尽水渍，拧紧 电磁阀接线端子螺丝， 保证电磁阀接线端部干 燥 电磁阀无24V 电压 检查线路状态，先查箱 内对应的在动作至该工 位时有无24V电源，如 有，查外部线路 气路板阀蕊内 有脏物 用干净的汽油清洗阀芯， 排除异物，如损坏需更 换电磁阀阀件 2 气缸不动作 或动作失常 节流阀调整不 当 调整节流阀位置当顺时 针转动时，气缸的速度 加快；当逆时针转动时， 气缸速度减慢 3 泵突然停机， 热继电器因过 检查电源状态及查看泵5 并响起报警 声 负载或缺相引 起动作 的情况，有无卡死、赌 住并相应作出检修4 传动链突然 停机，发生 错位象 在行进中突然 停机引起位置 不对 在手动状态下将主轴气 缸推出，推动链条将工 位恢复至正常位置即可。
