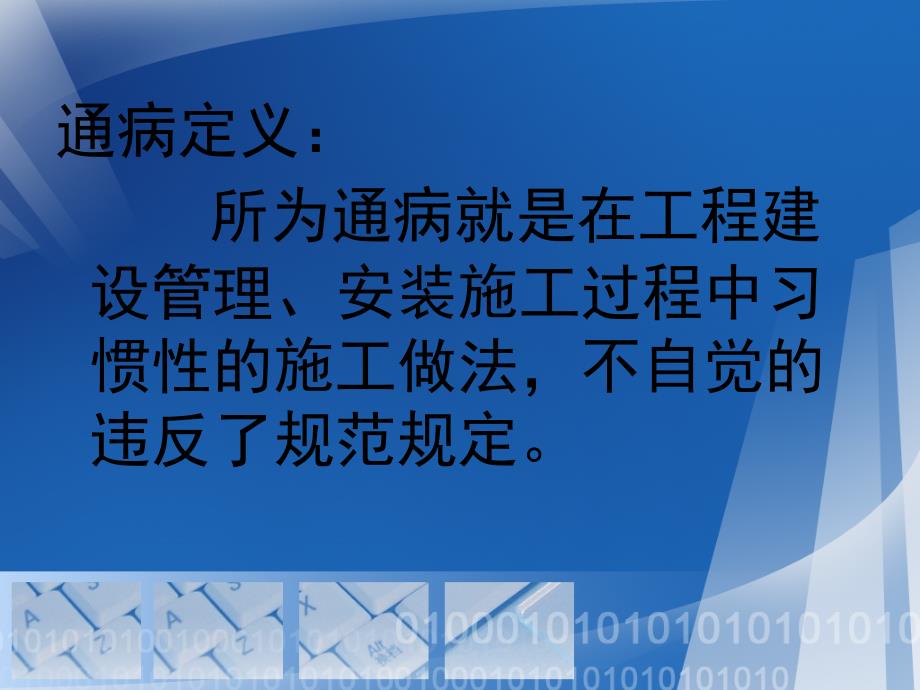

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,*,*,*,通病定义：,,所为通病就是在工程建设管理、安装施工过程中习惯性的施工做法，不自觉的违反了规范规定为了 提高输变电工程建设质量水平，国家电网公司依据国家及行业有关工程建设质量标准、 规范， 总结近年来公司开展质量通病防治工作经验， 组织编制了,《,国家电网公司输变电工程质量通病防治工作要求及技术措施,》,， 对质量通病防治工作提出管理要求， 并对输变电工程常见的质量通病从技术角度提出具体防治措施， 以指导工程建设项目规范开展质量通病防治工作1.,总则,,为规范开展质量通病防治工作，落实质量通病防治,技术,措施，提高质量通病防治工作效果，进一步提高国家电网,公司（,以下简称公司）系统输变电工程质量，制定,《,国家电网公司输,变电,工程质量通病防治工作要求及技术措施,》,（以下简称“本措施”）,,输变电工程质量通病防治工作要求及技术措施,,本措施适用于公司系统,35kV,及以上电压等级输变电工程项目参照现行,《110kV-1000kV,变电（换流站）土建工程施工质,,量验收与评定规程,》,（,Q/GDW183-2008,）、,《,电力建设房屋工程质量,,通病防治工作规定,》,（电建质监,[2004],号文）、,《,电气装置安装工程,,施工及验收规范,》,、,《110kV—500kV,架空送电线路施工及验收规,,范,》,、,《,输变电工程建设标准强制性条文实施管理规定,》,,（,Q/GDW248-2008,）、,《,国家电网公司输变电工程施工工艺示范手册,》,,,,,,针,对变,电站,土建工程在混凝土楼板、墙体和,粉刷,层，以及楼地面、门窗、屋面防水制作，架构组立、设备基础,、防,火墙、电缆沟及盖板、站区道路、围墙等方面的质量,通病。
变,电站电气安装调试工程的一次设备安装调整、母线施工、屏柜安装、电缆敷设、接线与防火封堵、接地装置安装等方,面的,质量,通病输,电线路工程设计定位、路径复测、基础工程、,,杆,塔工程、架线工程、接地工程及线路防护等项目中存在的质量通病，提出了针对性的防治措施2.,基本措施,,质量通病防治由建设管理单位负责组织实施，参建各方质量责任主体应按各自职责履行本措施设计单位应在施工图编制前制定质量通病防治设计措施；施工图审查机构或设计监理单位应将质量通病防治的设计措施列入审查内容各参建单位应依法接受电力建设工程质量监督,,机构对质量通病防治工作的监督检查3.,参建各方责任,,建设管理单位工程质量通病防治工作责任：,,1,．在施工图编制前下达,《×××,工程质量通病防治,任务,书,》,，并将其作为,《,工程建设管理纲要,》,的附件2,．批准施工单位提交的,《×××,工程质量通病防,治施,》,3,．协调和解决质量通病防治过程中出现的问题4,．不得随意压缩工程建设的合理工期5,．应将质量通病防治列入工程检查验收内容6,．应明确质量通病防治的奖罚措施设计单位工程质量通病防治工作责任：,,1,．在变电站工程设计中应落实相应的通病防治设计措施。
2,．将通病防治的设计措施和技术要求向相关单位进行设计交底，积极配合质量通病防治工作施工单位工程质量通病防治工作责任：,,1,．认真编写,《×××,工程质量通病防治措施,》,，经监,理单,位审查、建设单位批准后实施2,．必须做好原材料、半成品的第三方试验检测工作，未经复试或复试不合格的原材料、半成品等不得用于工程,施工,试验检测应执行见证取样制度，必须送达经电力建设工程质量监督机构认证的第三方试验室进行检测或经监理单位审核认可并报质监机构备案的第三方试验室进行检测采用新材料时，除应有产品合格证、有效的新材料鉴定证书外，还应进行必要检测3,．记录、收集和整理质量通病防治的施工措施、技术交底和隐蔽验收等相关资料4,．根据经批准的,《×××,工程质量通病防治措施,》,，,对施,工人员进行技术交底，并确保措施落实到位5,．专业分包工程的质量通病防治措施由分包单位编制,，施,工总承包单位审核，报监理单位审查、建设单位批准后,实施,6,．工程完工后，施工总承包单位应认真填写,《×××,工,程质量通病防治工作总结,》,监理单位工程质量通病防治工作责任：,,1,．审查施工单位提交的,《×××,工程质量通病防,治施,》,提,出具体要求并编写,《×××,工程质量通病防治控,制措,施,》,。
2,．认真做好隐蔽工程和工序质量的验收签证，上道,工序,不合格时，不允许进入下一道工序施工3,．对输变电工程土建施工、设备安装、调整试验的,重要,工序和关键部位旁站监理，加强工程质量的平行检验，,发现,问题及时处理4,．工程完工后，认真填写,《×××,工程质量通病防,治工,作评估报告,》,变电站土建工程部分,,钢筋混凝土现浇楼板质量通病防治的施工措施：,,1．现浇板混凝土应采用中粗砂严把原材料质量关，优化配合比设计，适当减小水灰比2．当需要采用减水剂来提高混凝土性能时，应采用减水率高、分散性能好、对混凝土收缩影响较小的外加剂，其减水率不应低于8%,,3.,严格控制现浇板的厚度和现浇板中钢筋保护层的厚度，特别是板面负筋保护层厚度，不使负筋保护层过厚而产生裂缝4.,现浇板浇筑后，应在终凝后进行覆盖和浇水养护，养护时间不得少于7d；对掺用缓凝型外加剂或有抗渗性能要求的混凝土，不得少于 14d夏季应适当延长养护时间，以提高抗裂性能冬季应适当延长保温和脱模时间，使其缓慢降温，以防温度骤变、温差过大引起裂缝5.,混凝土浇筑时，对裂缝易发生部位和负弯矩筋受力最大区域，应铺设临时活动跳板，扩大接触面，分散应力，避免上层钢筋受到踩踏而变形，并配备专人及时检查调整。
6,．工程实体钢筋保护层检测时，应对悬臂构件的上部钢筋保护层厚度进行检测构支架质量通病防治的施工措施：,,1.,离心混凝土杆对口处焊接后，应对金属部分（包括非焊接处）彻底打磨除锈，然后进行防腐处理防锈漆涂刷前在两端钢圈挡浆筋以外部分粘贴胶带纸，防止污染混凝土杆段焊口冷却前严禁进行油漆涂刷2,．离心混凝土杆排焊时，杆段支垫要稳固、可靠，保证支垫水平，拉线校验整体弯曲度不超过有关规范要求7.,安装螺栓孔不得采用气割加工8,．离心混凝土杆接地扁钢安装前应校正平直,弯制应采用冷弯工艺，扁钢应紧贴设备支柱或加装不锈钢紧固带，不锈钢紧固带装设高度及接头位置应一致；在周围回填土时严禁扰动扁钢底部，避免造成上部变形弯曲变电站电气安装调试工程部分,,电气一次设备安装质量通病防治的技术措施,,1.,在设备支柱上配置隔离开关机构箱支架时，电（气）,焊不得造成设备支柱及机构箱污染为防止垂直拉杆脱扣，隔离开关垂直及水平拉杆连接处夹紧部位应可靠紧固2.,在槽钢或角钢上采用螺栓固定设备时，槽钢及角钢内侧应穿入与螺栓规格相同的楔形方平垫，不得使用圆平垫3.,加强母线桥支架、槽钢、角钢、钢管等焊接项目验收，以保证几何尺寸的正确、焊缝工艺美观。
4,．对设备安装中的穿芯螺栓（如避雷器、主变散热器等），要保证两侧螺栓露出长度一致5,.电气设备联接部件间销针的开口角度不得小于60°母线施工质量通病防治的施工措施：,,,1,．硬母线制作要求横平竖直，母线接头弯曲应满足,规范,要求，并尽量减少接头2,．支持瓷瓶不得固定在弯曲处，固定点应在弯曲处,两侧,直线段,250mm,处3,．相邻母线接头不应固定在同一瓷瓶间隔内，应错,开间,隔安装4,．母线平置安装时，贯穿螺栓应由下往上穿；母线,立置,安装时，贯穿螺栓应由左向右、由里向外穿，连接螺栓,长度,宜露出螺母,2—3,扣屏、柜安装质量通病防治的技术措施,1.,屏、柜安装要牢固可靠，主控制屏、继电保护屏和自动装置屏等应采用螺栓固定，不得与基础型钢焊死安装后端子箱立面应保持在一条直线上2．电缆较多的屏柜接地母线的长度及其接地螺孔宜适当增加,以保证一个接地螺栓上安装不超过 2 个接地线鼻的要求3．配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座应接地或接零电缆敷设、接线与防火封堵质量通病防治施工措施：,,1,．电缆管切割后，管口必须进行钝化处理，以防损,伤缆,，也可在管口上加装软塑料套。
电缆管的焊接要保证,焊缝,观感工艺二次电缆穿管敷设时电缆不应外露2,．敷设进入端子箱、汇控柜及机构箱电缆管时，应根据保护管实际尺寸进行开孔，不应开孔过大或拆除箱底板3,．进入机构箱的电缆管，其埋入地下水平段下方的回填土必须夯实，避免因地面下沉造成电缆管受力，带动机,构箱,下沉4.,不同截面线芯不得插接在同一端子内，相同截面线芯压接在同一端子内的数量不应超过两芯插入式接线线芯割剥不应过长或过短，防止紧固后铜导线外裸或紧固在绝缘层上造成接触不良线芯握圈连接时，线圈内径应与固定螺栓外径匹配，握圈方向与螺栓拧紧方向一致；两芯接在同一端子上时，两芯中间必须加装平垫片接地装置安装质量通病防治的施工措施：,,1,．不得用金属体直接敲打扁钢进行调直，以免造成扁钢表面损伤、锈蚀2,．敷设在设备支柱上的扁钢应紧贴设备支柱，否则应采取加装不锈钢紧固带等措施使其贴合紧密3,．户外接地线采用多股软铜线连接时应压专用线鼻子，并加装热缩套，铜与其他材质导体连接时接触面应搪锡，防止氧化腐蚀4,．镀锌扁钢弯曲时宜采用冷弯工艺5.,站内所有爬梯应与主接地网可靠连接安装在钢构架上的爬梯应采用专用的接地线与主网可靠连接，混凝土环形杆架构可将爬梯底端抱箍与架构接地引下线焊接。
6．混凝土环形杆架构上的地线支架、避雷针应采用栓接或法兰方式与杆头板连接，并满足电气通流要求，尽量避免采用焊接方式连接7．构支架接地引下线应设置便于测量的断开点输电线路工程部分,,定位、复测质量通病防治的技术措施,,1,．路径经过的规划区、开发区、林区、矿区、泄洪区和重要跨越（如：河流、铁路、重要公路、通讯线路、文物及风景区等）必须取得当地政府及主管部门的许可协议2,．重要跨越的杆（塔）位置的选择，应满足被跨越物所属行业的相关规定3,．路径经过流沙、泥水、沼泽地时不宜采用插入角钢式基础，宜采用浅埋式基础4.,铁塔接地孔的位置应便于接地体的安装，并保证工艺美观接地孔的位置应设在塔脚板或包铁上缘以上 200mm处，水平位置应以便于引下线顺畅引下为宜；接地引下线连板上设两个螺栓孔，下孔为运行孔，上孔为备用孔连板的形状可采用长方形或正方形两种5,．架空避雷线与变电架构连接处应加装绝缘子，引下线应有便于测量的断开点路径复测质量通病防治的技术措施：,,1,． 杆（塔）位置应符合施工图的平、断面要求复核重要跨越物间的安全距离，对新增加的跨越物应及时通知设计单位校核2,．线路方向桩、转角桩、杆塔中心桩应有可靠的保护措施，防止丢失和移动。
3,．线路途经山区时，应校核边导线在风偏状态下对山体的距离基础分坑、开挖质量通病防治的技术措施：,,1,．遇特殊地质条件（如：流沙、泥水、稻田、山地等,），开,挖前应将杆塔中心桩引出辅助桩应采取可靠保护措施,，基,础浇制完成后，必须恢复塔位中心桩2,．拉线杆（塔）基础分坑时应以中心桩高程为准，,其主,杆、拉线坑埋深应符合设计要求3,．基坑开挖应设专人检查基础坑的深度，及时测量,，防,止出现超深或欠挖现象杆塔施工质量通病防治的技术措施,,铁塔构件变形、镀锌层磨损等质量通病防治的技术措施：,,1,．对塔材的运输和装卸，应采取防止变形及磨损的措施2,．塔材进场检验前，各相关单位应对供应商提供的资料进行审查，必要时对塔材材质和锌层厚度进行复检3,．对于悬浮抱杆下拉线的设置宜采用吊装带，当采用钢丝绳时必须对被绑扎的部位进行保护螺栓不匹配质量通病防治的技术措施,,1,．应按设计图纸及验收规范，核对螺栓等级、规格和数量，匹配使用2,．杆塔组立现场，应采用有标识的容器将螺栓进行分类，防止因螺栓混放造成错用3,．对因特殊原因临时代用的螺栓做好记录并及时更换混凝土杆质量通病防治的技术措施,,1,．混凝土杆排焊时杆段支垫要稳固、可靠；接地孔朝向应符合设计或运行要求。
2,．焊口不得出现咬边、焊缝高度不足等现象施焊时应先用,3.2,焊条打底，后用,4.0,焊条盖面，以防止钢圈温度过高，必要时可采用湿毛巾缠裹等降温措施3,．焊后钢圈冷却前不得立即刷漆防腐架线施工质量通病防治的技术措施,,导线磨损防治的技术措施,,1,．装卸、运输导线过程中应采取保护措施，防止导线磨损和碰伤2,．按跨越架（物）条件计算放线张力，减少导线与跨越架（物）摩擦，防止损伤导线3,．放线时应保证线轴出线与张力机进线导向轮在一条直线上，导线不得与线轴边沿摩擦换线轴时，应防止导线与张力机、线轴架的硬、锐部件接触4.,余线回盘时，若连接网套被盘进线轴，应在连接网套和其他导线间垫一层隔离物张力机前、后的压接和更换线轴时地面必须采取保护措施，禁止导线直接与地面接触5．完成牵张放线作业、各子导线临锚后，子导线驰度应相互错位，防止子导线鞭击6．卡线器不得在导线上滑动，卡线器后侧导线应套橡胶管保护压接管弯曲质量通病防治的技术措施：,,1,．压接管压接后应检查弯曲度，不得超过,2%L,有明显弯曲时应校直，校直后如有裂纹应割断重接2,． 经过滑车的接续管应使用与接续管相匹配的护套进行保护当接续管通过滑车时，应提前通知牵引机减速。
3,．对于超过,30°,的转角塔、垂直档距较大、相邻档高差大的直线塔，要合理设置双放线滑车附件安装质量通病防治的技术措施：,,1,．开口销不得漏装，不得出现半边开口和开口角度小于,60°,的现象2,．合成绝缘子串附件安装时，应使用专用工具，禁止踩踏合成绝缘子3,．铝包带的缠绕应紧密，并与导线外层铝股绞制方向一致两端露出线夹长度不超出,10mm,，其端头回绕于线夹内压住4,．绝缘架空地线放电间隙的安装，应使用专用模具，控制误差不超出,±2mm,线路防护工程质量通病防治的施工措施,,1,．线路杆号牌、标示牌、警示牌安装要牢固、规范,其,朝向应面向小号侧，或面向道路或人员活动方向2,．杆塔基础应按照设计要求做好护坡和排水沟，靠近季节性河流和容易冲刷的杆塔基础要有相应的保护措施3,．多回路铁塔色标漆涂刷要清晰简洁、干净要采取措施防止瓷瓶、铁塔污染。
