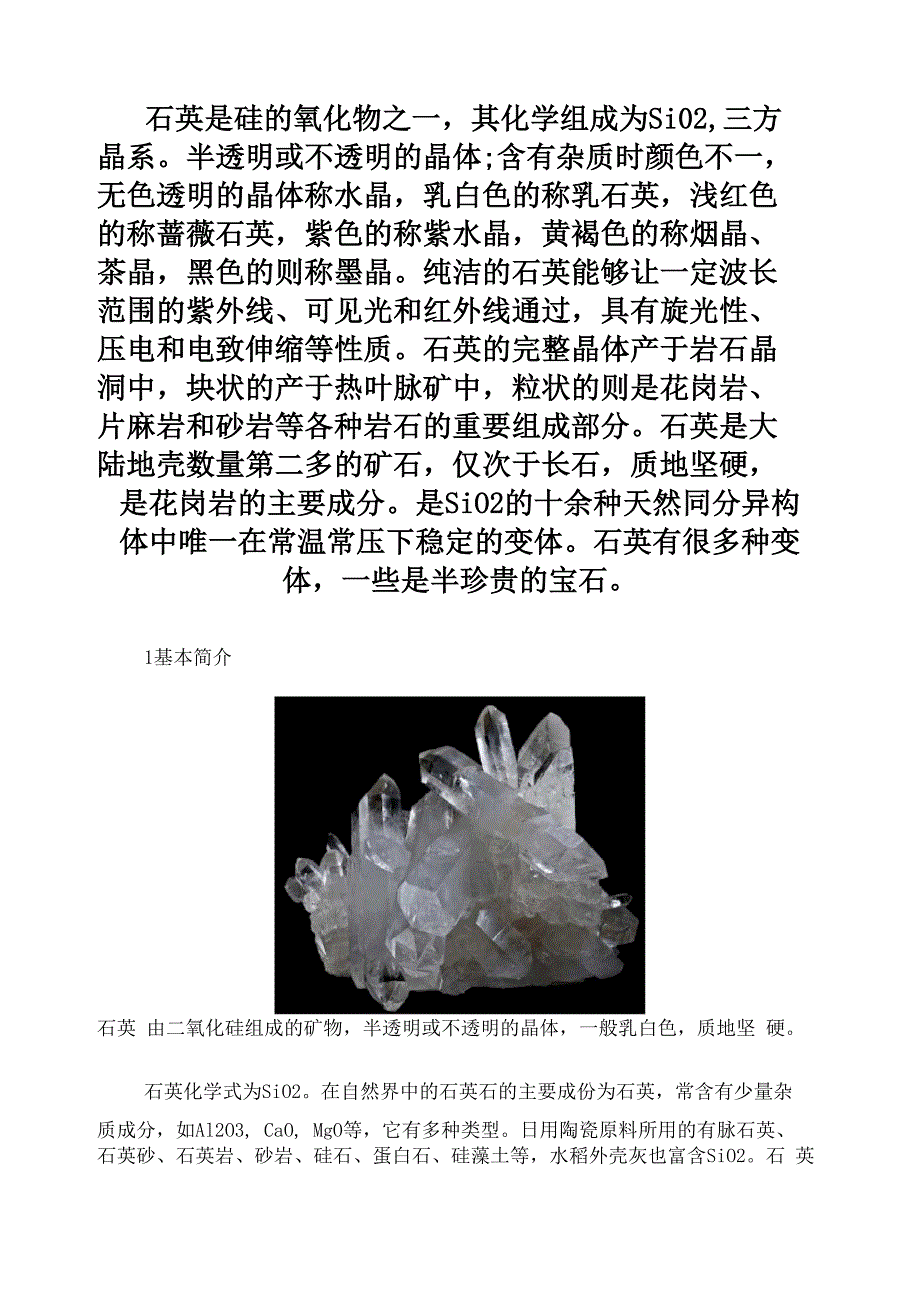

石英是硅的氧化物之一，其化学组成为Si02,三方 晶系半透明或不透明的晶体;含有杂质时颜色不一， 无色透明的晶体称水晶，乳白色的称乳石英，浅红色 的称蔷薇石英，紫色的称紫水晶，黄褐色的称烟晶、 茶晶，黑色的则称墨晶纯洁的石英能够让一定波长 范围的紫外线、可见光和红外线通过，具有旋光性、 压电和电致伸缩等性质石英的完整晶体产于岩石晶 洞中，块状的产于热叶脉矿中，粒状的则是花岗岩、 片麻岩和砂岩等各种岩石的重要组成部分石英是大 陆地壳数量第二多的矿石，仅次于长石，质地坚硬，是花岗岩的主要成分是SiO2的十余种天然同分异构体中唯一在常温常压下稳定的变体石英有很多种变体，一些是半珍贵的宝石1基本简介石英 由二氧化硅组成的矿物，半透明或不透明的晶体，一般乳白色，质地坚 硬石英化学式为SiO2在自然界中的石英石的主要成份为石英，常含有少量杂质成分，如Al2O3, CaO, MgO等，它有多种类型日用陶瓷原料所用的有脉石英、 石英砂、石英岩、砂岩、硅石、蛋白石、硅藻土等，水稻外壳灰也富含SiO2石 英外观常呈无色、白色、乳白色、灰白半透明状态，莫氏硬度为7,断面具玻璃光 泽或脂肪光泽，比重因晶型而异，变动于2.22~2.65之间。
跟普通砂子、水晶是 “同出娘胎”的一种物质当二氧化硅结晶完美时就是水晶;二氧化硅胶化脱水后 就是玛瑙;二氧化硅含水的胶体凝固后就成为蛋白石;二氧化硅晶粒小于几微米时， 就组成玉髓、燧石、次生石英岩石英是非可塑性原料，其与粘土在高温中生成的 莫来石晶体赋予瓷器较高的机械强度和化学稳定性，并能增加坯体的半透明性，是 配制白釉的良好原料[1]粉晶民国时期多采用景德镇下三宝蓬村所产石英新中国成立后大多采用星 子、都昌、修水等地的石英，尤其是2000年以后，石英用量剧增釉料中用量为 10%~ 30%，使用前应洗净拣选，除去污物杂质，放在窑内高温煅烧，便于粉碎无色、透明的石英的变种，希腊人称为“Krystallos”，意思是“洁白的 冰”，他们确信石英是耐久而坚固的冰中国古代人认为嘴里含上冷的水晶能够止 渴石英是地球表面分布最广的矿物之一，它的用途也相当广泛远在石器时 代，人们用它制作石斧、石箭等简单的生产工具，以猎取食物和抗击敌人石英 钟、电子设备中把压电石英片用作标准频率;熔融后制成的玻璃，可用于制作光学仪器、眼镜、玻璃管和其它产品;还可以做精密仪器的轴承、研磨材料、玻璃陶瓷 等工业原料[2]石英晶体内含有细小的气泡或液体充填裂隙时，会通过干涉光产生彩虹，能 制成精美的首饰。
拿破仑的妻子约瑟芬皇后(Empress Josephine)拥有一个令人眼 花缭乱的宝石藏品，就是彩虹石英制成的首饰石英因含各种杂质，颜色各异，有以下异种：水晶(rock crystal):无色透明紫水晶(amethyst):紫色透明或半透明，加热可脱色蔷薇石英(rose quar tz):浅玫瑰色，致密半透明烟水晶(smoky quartz)：颜色或褐色透明异种成色原因是在辐射线作用 下，Si被Al代替，是四面体产生顺磁中心缺失引起颜色进一步加深就成为墨晶 (black quartz)黄水晶(ci trine)：黄金色或柠檬黄色2性质结构石英砂是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物，其主要矿物成分是 SiO2 石英砂的颜色多种多样常为乳白色、无色、灰色硬度为7，性脆，无解 理，贝壳状断口油脂光泽，相对密度为2.65，其化学、热学和机械性能具有明 显的异向性，不溶于酸，微溶于KOH溶液，熔点1750°C具压电性3主要类型石英石英按品质可分为普通石英砂，精制石英砂，高纯石英砂，熔融石英砂1, 普通石英砂：SiO2±9O~99%,FeO W0.06~0.02%，耐火度 1750~1800°C，外观部分大颗粒，表面有黄皮包囊。
粒度范围5~220目，可按用户要求粒度生产主要用途：冶 金，墨碳化硅，玻璃及玻璃制品，搪瓷，铸钢，水过滤，泡花碱，化工，喷沙等行 业2, 精制石英砂：Si02299~99.5%,Fe203W0.02~0.015%，精选优质矿石进行复杂加工而成 粒度范围用5~480目，可按用户要求生产，外观白色或结晶状主要用途：高级玻 璃，玻璃制品，耐火材料，熔炼石类，精密铸造，砂轮磨材等3，咼纯石英砂：Si02299.5~99.9%,Fe0W0.005%，是采用1 ~3级天然水晶石和优质天然石 类，经过精心挑选，精细加工而成粒度范围1 ~0.5mm, 0.5~0.1mm, 0.1~0.01mm, 0.01~0.005mm 不等4,熔融石英砂化学成份：SiO2： 99.9~99.99%； Fe203： 10PPM~25PPM； Max Li2O 含量： 1~2PPM； Max Al2O3 含量：20~30PPM； Max K2O 含量：20~25PPM； Max Na2O 含 量：10~20PPM物理性能： 外观为无色透明块状，颗粒或白色粉末 真比重:2.21；莫氏硬度：7.0； PH 值:6.0钛晶（石英中含有钛晶须）5，硅微粉[3]硅微粉：外观为灰色或灰白色粉末。
耐火度＞1600°C容重：200〜250千克/ 立方米硅微粉的化学成份见下表：项目平均值SiO275〜96%A12O31,0±,0,2%Fe2O30,9±,0,3%MgO0,7±,0,1%CaO0,3±,0,1%NaO1,3±,0,2%PH值中性4用途作用水晶晶族石英砂是重要的工业矿物原料，广泛用于玻璃、铸造、陶瓷及耐火材料、 冶金、建筑、化工、塑料、橡胶、磨料等工业应用领域及用途1,玻璃平板玻璃、浮法玻璃、玻璃制品（玻璃罐、玻璃瓶、玻璃管等）、光学玻 璃、玻璃纤维、玻璃仪器、导电玻璃、玻璃布及防射线特种玻璃等的主要原料2，陶瓷及耐火材料瓷器的胚料和釉料，窑炉用高硅砖、普通硅砖以及碳化硅等的原料3, 冶金硅金属、硅铁合金和硅铝合金等的原料或添加剂、熔剂4，建筑混凝土、胶凝材料、筑路材料、人造大理石、水泥物理性能检验材料（即水泥标准砂）等5，化工硅化合物和水玻璃等的原料，硫酸塔的填充物，无定形二氧化硅微粉等6，机械铸造型砂的主要原料，研磨材料（喷砂、硬研磨纸、砂纸、砂布等）7，电子高纯度金属硅、通讯用光纤,晶振，压电水晶等8，橡胶、塑料填料（可提高耐磨性）9，涂料 填料（可提高涂料的耐候性）10，航空、航天其内在分子链结构、晶体形状和晶格变化规律，使其具有的耐高温、热膨胀系数小、高度绝缘、耐腐蚀、压电效应、谐振以及其独特的光学特性。
11，珠宝石英其实也是水晶的矿物名称，具有相同的化学组成，不同的是宝石级水晶 是可作为宝石的材料，可加工而成各种饰品而多晶体石英岩经过染色后，大部分 只能作为玉石类的仿制品，例如：翡翠，岫岩玉，独山玉等单晶石英也可先经炸 裂后经染色仿制碧玺等宝石。
