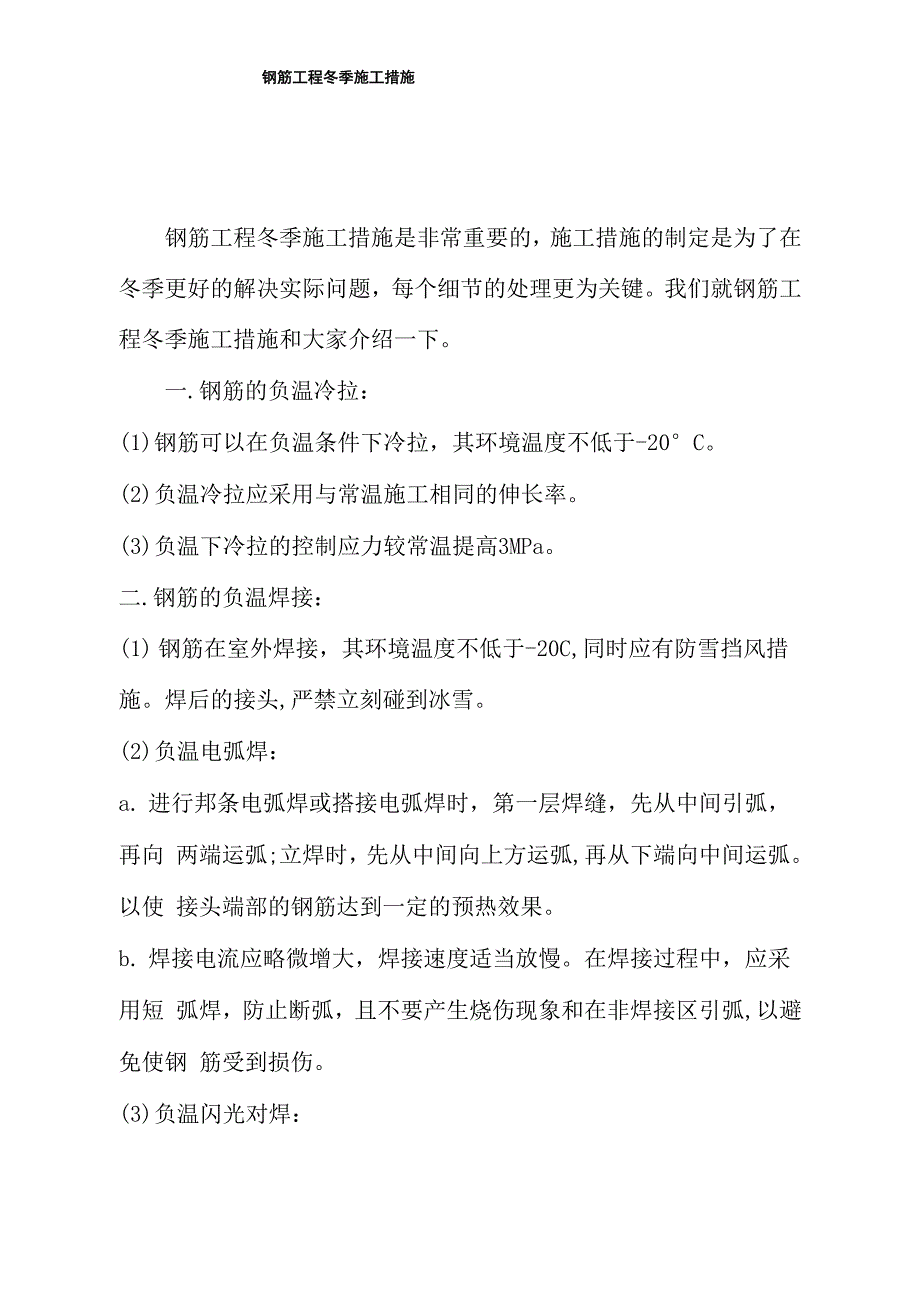

钢筋工程冬季施工措施

钢筋工程冬季施工措施钢筋工程冬季施工措施是非常重要的，施工措施的制定是为了在 冬季更好的解决实际问题，每个细节的处理更为关键我们就钢筋工 程冬季施工措施和大家介绍一下一.钢筋的负温冷拉：(1) 钢筋可以在负温条件下冷拉，其环境温度不低于-20°C2) 负温冷拉应采用与常温施工相同的伸长率3) 负温下冷拉的控制应力较常温提高3MPa二.钢筋的负温焊接：(1) 钢筋在室外焊接，其环境温度不低于-20C,同时应有防雪挡风措 施焊后的接头,严禁立刻碰到冰雪2) 负温电弧焊：a. 进行邦条电弧焊或搭接电弧焊时，第一层焊缝，先从中间引弧，再向 两端运弧;立焊时，先从中间向上方运弧,再从下端向中间运弧以使 接头端部的钢筋达到一定的预热效果b. 焊接电流应略微增大，焊接速度适当放慢在焊接过程中，应采用短 弧焊，防止断弧，且不要产生烧伤现象和在非焊接区引弧,以避免使钢 筋受到损伤3) 负温闪光对焊：a.应采用预热闪光焊或闪光一预热一闪光焊工艺与常温焊接相比，应采取以下措施：调伸长度增加10~20%,以利于增大加热范围，增加热储备量，降低冷却 速度，改善接头性能变压器级数降低1~2级，以能保证闪光顺利为准；在闪光过程开始以前，可将钢筋接触几次，使钢筋温度上升，以利于闪 光过程顺利进行。

烧化过程中期的速度适当放慢；预热时的接触压力适当提高，预热间歇时间适当增长b.对焊参数,施工焊时可根据焊件的钢种、直径、施焊温度和焊工技 术水平灵活选用4) 负温自动电渣压力焊：』焊接步骤与常温相同但焊接参数需作适当调整其中焊接电流的 大小，应根据钢筋直径和焊接时的环境温度而定;焊接通电时间也应 根据钢筋直径和环境温度调整b.在负温条件下进行电渣焊时,接头药盒拆除的时间必须延长2分钟 左右;接头的渣壳必须延长5分钟方可打渣。
