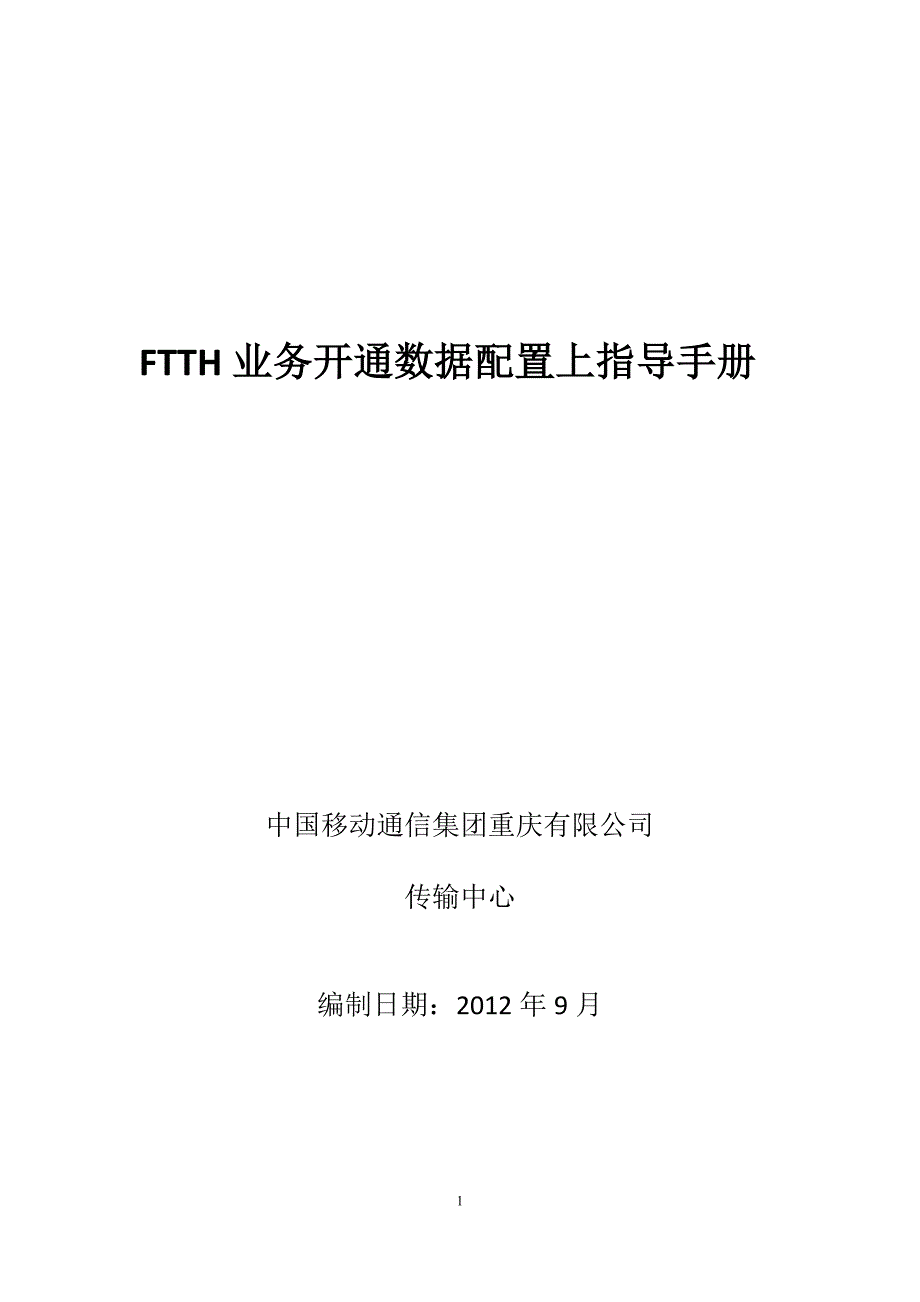

FTTH业务开通数据配置上指导手册中国移动通信集团重庆有限公司传输中心编制日期：2012年9月2目录FTTH业务开通数据配置上指导手册 11 概述 32 术语和符号 33 组网图 44 FTTH驻地网业务配置 54.1 配置说明 54.2 数据规划 54.3 配置带宽要求 54.4 数据配置流程图 64.5 数据配置 64.6 验证配置 105 配置和命名规范 105.1 FTTH用户描述规范 105.2 线路模板配置规范 115.3业务模板配置规范 115.4流量模板配置规范 115.5 ONU终端开启无线路由功能的方法见附件二中的4.7 121 概述本手册是基于简易快速开通华为GPON驻地网业务而制定，根据实际应用场景，对组网模型、数据规划、数据配置、命名规范等内容进行了简明扼要的叙述，供各单位在宽带业务开通时参考对于互联网专线和WLAN可以参考WLAN配置手册和专线配置手册目前新开通的由PON方式承载的（FTTH）驻地网小区，设计原则上均要求其VLAN采用的QinQ方式（注：在上层设备（如：ME60）上必须对相应VLAN进行解QinQ配置，否则业务不能正常使用），即一个小区或几个小区一个外层业务VLAN，每个用户一个内层VLAN。
本手册中的业务配置均采用QinQ方式非QinQ配置方式与互联网专线和WLAN配置相似，可以参考WLAN配置手册和专线配置手册根据华为公司设备性能定位，用FTTH方式开通驻地网业务，应采用A类ONU进行开通，例如HG813、HG8245、HG8240等2 术语和符号英文缩写 英文名称 中文名称FTTB Fiber to the Building 光纤到大楼FTTH Fiber to the Home 光纤到户ODN Optical Distribution Network 光分配网络OLT Optical Line Terminal 光线路终端OMCI ONU Management and Control Interface ONU管理和控制接口ONU Optical Network Unit 光网络单元PON Passive Optical Network 无源光网络SNMP Simple Network Management Protocol 简单网络管理协议 3 组网图IP城域网分光器ODNOLTONU终端1图3 1 PON组网图OLT：目前现网华为GPON网络均为MA5680T；ONU：A类终端基本为HG81X系列、HG824X系列和OT928，B类常见的为MA5626系列。
目前FTTH业务采用的ONU常见型号为HG813、HG810、HG8245、HG8240分光器：建议以一级分光为主，分光小于1：324 FTTH驻地网业务配置4.1 配置说明由于目前使用的OLT型号为MA5680T，FTTH业务用户侧只用A类ONU，故本手册基于MA5680T+A类ONU的FTTH组网方式进行驻地网业务的配置指导其中MA5680T的软件版本为MA5600V800R008C054.2 数据规划1、 内外层VLAN使用方法业务开通中，在同一BAS下，外层vlan按OLT的板卡划分，内层vlan按用户划分，即同一BAS下OLT的不同业务板卡使用不同的外层vlan，每个用户使用不同的内层vlan2、 VLAN规划范围外层VLAN内层VLAN业务说明备注1999-19401000-1511FTTH1939至1500预留同一个二层网络下最多能挂8台OLT（60/7=8台OLT）4.3 配置带宽要求FTTH用户统一上行开5M，下行20M用户的实际带宽还要靠账号限速用户需要扩容时一般就不需要改动数据配置4.4 数据配置流程图4.5 数据配置1、 先登录OLT，进入全局配置模式：MA5680T>enableMA5680T#configMA5680T(config)#在config模式下进行OLT数据配置：2、 创建vlan外层VLAN的为1999，类型均为smart。
若VLAN已存在，则不需创建，属性为q-in-qMA5680T(config)#vlan 1999 smartMA5680T(config)# vlan attrib 1999 q-in-q3、 将vlan透传到上行端口MA5680T(config)#port vlan 1999 0/19 04、 查看是否有合适的业务模板：-------------------------------------------------------------------------------------------------MA5680T(config)#display ont-srvprofile gpon all-------------------------------------------------------------------------------------------------若没有，则创建一个业务模板，创建方法如下：（1）若ONU为HG8245，HG8240或HG850MA5680T(config)#ont-srvprofile gpon profile-id 100 profile-name FTTH-HG8245- CVLANbegin1000 //命名规范见第五节ont-port pots 2 eth 4 //两个语音接口，四个以太网口 port vlan eth 1 1000 //默认配置第一个以太口，是内层vlan从1000开始 port vlan eth 1 1001port vlan eth 1 1002………port vlan eth 1 1007 //最多增加8个VLANcommit //保存创建的业务模板（2）若ONU型号为HG810或者HG813，则只需将ont-port pots 2 eth 4命令改为ont-port eth 1和ont-port eth 4（因为它们没有语音口，以太口数量分别为1和4），其余配置完全一样。
5、查看是否有合适的线路模板：-------------------------------------------------------------------------------------------------MA5680T(config)#display ont-lineprofile gpon all-------------------------------------------------------------------------------------------------若没有合适的线路模板，则创建一个新的线路模板1） 查看dba模板：dba模板用来动态分配业务的上行带宽MA5680T(config)#display dba-profile all-------------------------------------------------------------------------------------------------若没有5M的dba模板，则创建一个：-------------------------------------------------------------------------------------------------MA5680T(config)# dba-profile add profile-id 100 type2 assure 5120-------------------------------------------------------------------------------------------------（2） 创建线路模板由于系统缺省将T-CONT 0与profile-id为1的DBA模板绑定，所以在添加线路模板时一般从T-CONT 1开始使用。
一般将索引为0的GEM Port用于承载管理业务流，ETH类型及其他类型的业务流从索引为1的GEM Port开始使用多个业务流可依次绑定在不同的GEM Port下，将这些GEM Port均绑定到T-CONT 1：-------------------------------------------------------------------------------------------------MA5680T(config)#ont-lineprofile gpon profile-id 100 profile-name FTTH-CVLANbegin1000 //命名规范见第五节MA5680T(config-gpon-lineprofile-100)#tcont 1 dba-profile-id 100 //tcont 1 与刚创建的dba 模板绑定MA5680T(config-gpon-lineprofile-100)#gem add 1 eth tcont 1 //添加编号为1的gemport并与tcont 1绑定，承载上网业务MA5680T(config-gpon-lineprofile-100)#gem mapping 1 0 vlan 1000//gemport 1 映射内层vlan 1000（用户vlan 1000），映射编号为0 MA5680T(config-gpon-lineprofile-100)#gem mapping 1 1 vlan 1001………gem mapping 0 7 vlan 1007 //每个gemport 最多增加8个VLAN，建议一个gemport配置4—5个vlan即可。
commit //记得使用此命令保存-------------------------------------------------------------------------------------------------6、 确定流量模板：流量模板用来限制业务的下行带宽先查看已有的流量模板：-------------------------------------------------------------------------------------------------MA5680T(config)#display traffic table ip from-index 0---------------------------------------------------------------------------------。
