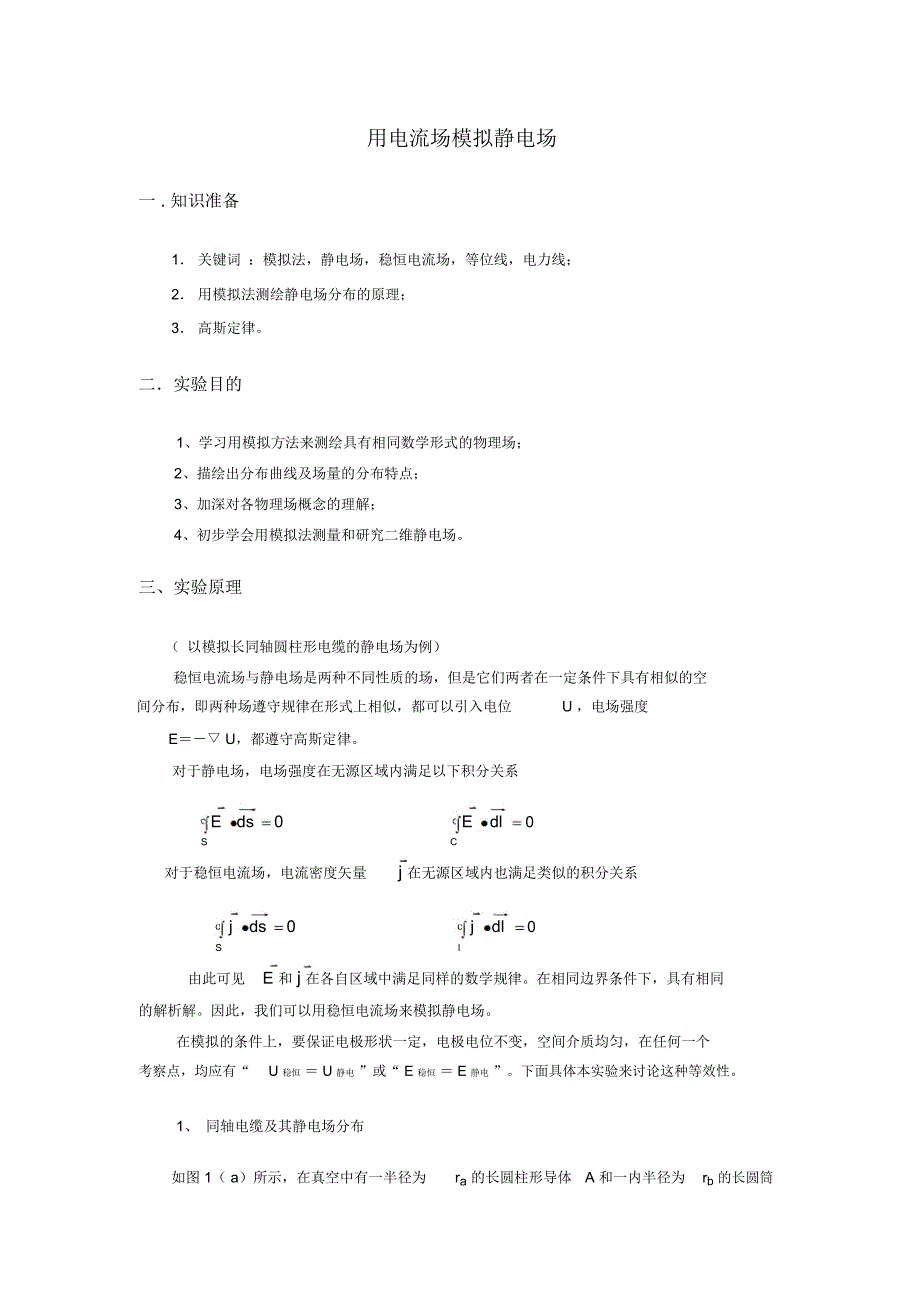

用电流场模拟静电场_第1页
1/7

用电流场模拟静电场一 . 知识准备1. 关键词 :模拟法,静电场,稳恒电流场,等位线,电力线;2. 用模拟法测绘静电场分布的原理;3. 高斯定律二.实验目的1、学习用模拟方法来测绘具有相同数学形式的物理场;2、描绘出分布曲线及场量的分布特点;3、加深对各物理场概念的理解;4、初步学会用模拟法测量和研究二维静电场三、实验原理( 以模拟长同轴圆柱形电缆的静电场为例)稳恒电流场与静电场是两种不同性质的场,但是它们两者在一定条件下具有相似的空间分布,即两种场遵守规律在形式上相似,都可以引入电位 U ,电场强度E=-▽ U,都遵守高斯定律对于静电场,电场强度在无源区域内满足以下积分关系E ds 0 E dl 0S C对于稳恒电流场,电流密度矢量 j 在无源区域内也满足类似的积分关系j ds 0 j dl 0S l由此可见 E 和 j 在各自区域中满足同样的数学规律在相同边界条件下,具有相同的解析解因此,我们可以用稳恒电流场来模拟静电场在模拟的条件上,要保证电极形状一定,电极电位不变,空间介质均匀,在任何一个考察点,均应有“ U 稳恒 = U 静电 ”或“ E 稳恒 = E 静电 ”下面具体本实验来讨论这种等效性。

1、 同轴电缆及其静电场分布如图 1( a)所示,在真空中有一半径为 ra 的长圆柱形导体 A 和一内半径为 rb 的长圆筒形导体 B,它们同轴放置,分别带等量异号电荷由高斯定理知,在垂直于轴线的任一载面S 内,都有均匀分布的辐射状电场线,这是一个与坐标 Z 无关的二维场在二维场中,电场强度 E 平行于 xy 平面,其等位面为一簇同轴圆柱面 因此只要研究 S 面上的电场分布即可图 1 同轴电缆及其静电场分布由静电场中的高斯定理可知, 距轴线的距离为 r 处(见图 1b)各点电场强度为 E2 0 r式中为柱面每单位长度的电荷量,其电位为rln rU r U aE dr U a(1)ra20ra设 r=r b 时, Ub=0,则有U a( 2)2 0rblnralnrb代入上式,得U r U arrblnraE rdU rU a.1drrbrlnra2、同柱圆柱面电极间的电流分布( 3)( 4)若上述圆柱形导体 A 与圆筒形导体 B 之间充满了电导率为 的不良导体, A 、B 与电流电源正负极相连接(见图 2), A、 B 间将形成径向电流,建立稳恒电流场 E r ',可以证明在均匀的导体中的电场强度 E r '与原真空中的静电场 Er 的分布规律是相似的。

取厚度为 t 的圆轴形同轴不良导体片为研究对象,设材料电阻率为 ( 1/ ) ,则任意半径 r 到 r+dr 的圆周间的电阻是dR.drdrdr.2 rt.s2 t r则半径为 r 到 rb 之间的圆柱片的电阻为R rrbrb drrb2 t rrln2 t r图 2 同轴电缆的模拟模型总电阻为(半径 ra 到 rb 之间圆柱片的电阻)R r rln rba b2 tra设 Ub=0, 则两圆柱面间所加电压为 Ua,径向电流为U a2 tU aIrbR ra rblnralnrb距轴线 r 处的电位为'IR rr bU arU rrblnra''dUr'U a1则 Er 为E rdrrb.rl n ra( 5)( 6)( 7)( 8)( 9)( 10)由以上分析可见, Ur 与 U 'r , Er 与 E'r 的分布函数完全相同为什么这两种场的分布相同呢?我们可以从电荷产生场的观点加以分析 在导电质中没有电流通过的, 其中任一体积元(宏观小、 微观大、 其内仍包含大量原子) 内正负电荷数量相等, 没有净电荷, 呈电中性当有电流通过时,单位时间内流入和流出该体积元内的正或负电荷数量相等,净电荷为零,仍然呈电中性。

因而,整个导电质内有电场通过时也不存在净电荷这就是说,真空中的静电场和有稳恒电流通过时导电质中的场都是由电极上的电荷产生的 事实上, 真空中电极上的电荷是不动的,在有电流通过的导电质中, 电极上的电荷一边流失, 一边由电源补充,在动态平衡下保持电荷的数量不变 所以这两种情况下电场分布是相同的 图 3 给出了几种典型静电场的模拟电极形状及相应的电场分布极模拟板型式 等位线、电力线理论图形型长平行导︹线输电线︶长同轴︵圆同筒轴电缆︶劈尖型电极模拟聚焦电极图 3 几种典型静电场的模拟电极形状及相应的电场分布四.实验仪器:HAGVZ-4 型导电微晶静电场描绘仪(包括导电微晶四种电极板,在箱体内上下固定,单笔探针),同心圆采用极坐标,其他电极采用坐标,电极已直接制作在导电微晶上,并将电极引线直接出到外接线柱上, 电极间制作有导电率远小于电极且各项均匀的导电介质 接通直接电源( 10V )就可以进行实验在导电微晶上用测试笔找到测点后,并坐标纸纸上留下一个对应的标记 移动测试笔在导电微晶上找出若干电位相同的点, 由此即可描绘出等位线五.实验内容场强 E在数值上等于电位梯度, 方向指向电位降落的方向。

考虑到 E是矢量,而电位 U 是标量,从实验测量来讲, 测定电位比测定场强容易实现, 所以可先测绘等位线, 然后根据电场线与等位线正交的原理, 画出电场线 这样就可由等位线的间距确定电场线的疏密和指向, 将抽象的电场形象的反映出来1、描绘同轴电缆的静电场分布( 1)利用图 2( b)所示模拟模型,将导电微晶上内外两电极分别与直流稳压电源的正负极相连接, 电压表正负极分别与同步探针及电源负极相连接, 电源电压调到 10V ,将记录纸铺在上层平板上,从 1 V 开始,平移同步探针,用导电微晶上方的探针找到等位点后,按一下记录纸上方的探针,测出一系列等位点,共测9 条等位线,每条等势线上找10 个以上的点 以每条等位线上各点到原点的平均距离r为半径画出等位线的同心圆簇然后根据电场线与等位线正交原理,再画出电场线, 并指出电场强度方向, 得到一张完整的电场分布图在坐标纸上作出相对电位UR/U a 和ln r的关系曲线,并与理论结果比较,再根据曲线的性质说明等位线是以内电极中心为圆心的同心圆若测出内、外两圆柱形电极和半径 ra 和 rb,可以在半对数坐标纸上把各等势(位)线的电势(位)与其半径的关系进行定量分析。

2)描绘一个劈尖电极和一个条形电极形成的静电场分布图 4 劈尖形电极将电源电压调到 10V ,将坐标纸铺在平板上, 从 1 V 开始, 测试笔开始在导电微晶上方找到等位点后, 在坐标纸上留下一个对应的标记, 测出一系列等位点, 共测 9 条等位线,每条等势线上找 10 个以上的点,在电极端点附近应多找几个等位点画出等位线,再作出电场线, 做电场线时要注意:电场线与等位线正交, 导体表面是等位面, 电场线垂直于导体表面,电场线发自正电荷而中止于负电荷, 疏密要表示出场强的大小,根据电极正、 负画出电场线方向3、描绘模拟聚焦电极和长平行导线间的电场分布图 (方法与上面类似,略 )六.思考题1、根据测绘所得等位线和电力线分布,分析哪些地方场强较强,哪些地方场强较弱?2、从实验结果能否说明电极的电导率远大于导电介质的电导率?如不满足这条件会出现什么现象?3、在描绘同轴电缆的等位线簇时,如何正确确定圆形等位线簇的圆心,如何正确描绘圆形等位线?4、由导电微晶与记录纸的同步测量记录,能否模拟出点电荷激发的电场或同心圆球壳型带电体激发的电场?为什么?5、能否用稳恒电流场模拟稳定的温度场?为什么?七.附:实验仪器使用说明1.仪器简介本仪器采用各向均匀导电的微晶导电板 , 在其上面安置一些不同的金属电极。

电流经两个电极在导电板上通过时, 由于微晶导电板相对于金属导体电导率低得多,个电极间沿电流线会存在不同的电势, 这种不同的电势可用数字电压表直接测出来当有直流故在两分析各测量点电势的变化规律,就可间接地得知相似的静电场中电势分布规律2.使用方法( 1)接线:静电场专用稳压电源输出 +(红)接线柱用红色电线连接箱体上(红) 、 -(黑)接线柱用黑色电线连接箱体上(黑)接线柱专用稳压电源测量笔输入 +(红色)接线柱用红色电线连接测量笔连接线柱并将测量笔置于导电微晶电极上,启动开关,先校正,后测量。
