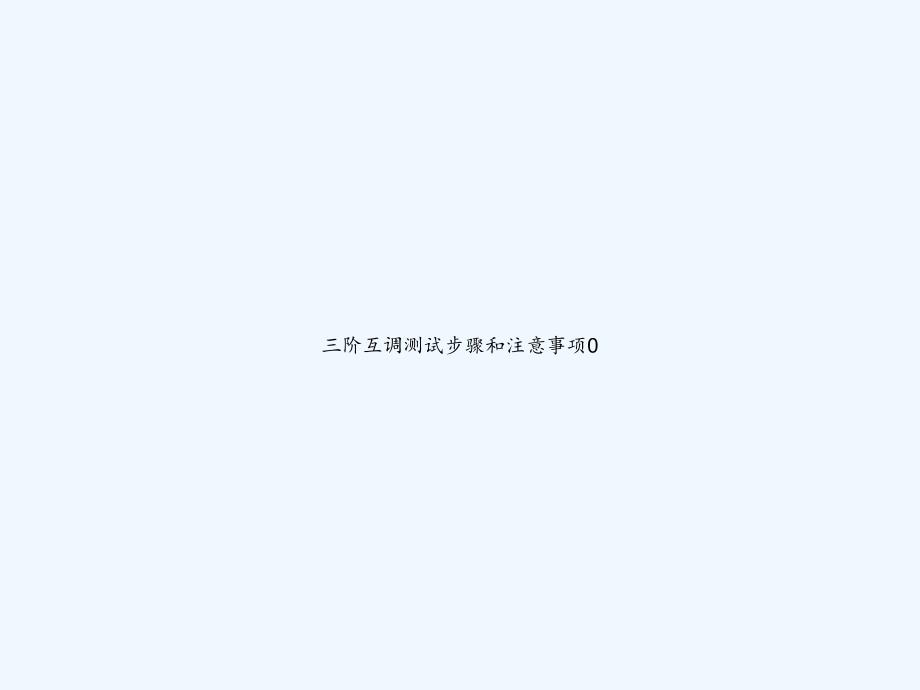

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,三阶互调测试步骤和注意事项0,互调仪操作指南,-,开机前检查,供电电源交流供电的电源线使用三芯电源线，检查仪器控制电脑主机、显示器和直流供电电源的开关，确保为,OFF,状态；,仪器必须良好接地，可使用万用表测量仪器断口对地电阻，仪器断口对地电阻要求小于,0.5,欧2,互调仪操作指南,-,开机,分别打开控制电脑显示器和主机的电源开关，启动,windows,操作系统；,进入,windows,操作界面以后，打开分析仪供电电源,SI-100A,的开关；,待分析仪供电电源,SI-100A,工作,1,分钟后，双击控制电脑,windows,操作界面上的“,Passive IM Analyzer”,图标，启动无源互调分析仪软件3,互调仪操作指南,-,仪器状态检查,系统自检后，进入无源互调测试的虚拟前面板操作界面，观察有无告警信息检查仪器编号正常情况：仪器虚拟前面板右下方显示的一起编号与无源互调测试仪主机编号一致。
检查噪声底正常情况：噪声底小于,-126dBm,扫迹线趋势平坦；,4,互调仪操作指南,-,测量剩余互调,在虚拟前面板上，分别进行如下设置：测量模式为“,Engineering”,模式和“,REV”,（反射测量）模式，显示模式为“,Sweep Freq”,carrier1,和,carrier2,功率设为,43dBm,Lock,为“,ON”,，,ALC,为“,ON”,，,Base IM Order,为“,3rd”,Averaging,为“,Normal”,其他参数使用默认值在无源互调分析仪,Port1,口连接一根低互调值得测试电缆，再在电缆终端接上低互调值得负载,SI-20A,，点击虚拟面板上的,Turn RF on/off,按键（或按,F4,键盘键），打开载波功率开关（,Turn RF on,）观察,TX Measurements,区域显示的,carrier1,和,carrier2,功率值，确保在,431dBm,范围内点击“,MKRMax”,，搜寻测试最大值，若最大互调值,-118dBm,，则可进行产品测试5,互调仪操作指南,-,测量产品反射互调,主要参数设置：测量模式“,REV”(Reverse,反向测量,),，显示模式为“,Sweep Freq”,，,Lock,为“,ON”,，,ALC,为“,ON”,，,Base IM Order,为“,3rd”,Averaging,为“,Normal”,，,Frequency step1MHz,，,carrier1,和,carrier2,功率根据待测产品指标要求设置。
连接产品并测量接上待测产品，在保证暗房无人情况下，点击虚拟面板上的,Turn RF on/off,按键（或按,F4,键盘键），打开载波功率开关（,Turn RF on,）测量，测量时间不要超过,1,分钟点击“,MKRMax”,，记录测量最大值6,互调仪操作指南,-,三种厂家型号,SUMMITEK,互调仪 扫频模式操作说明图,7,互调仪操作指南,-,三种厂家型号,杭州紫光互调仪 扫频模式操作说明图,8,大家应该也有点累了，稍作休息,大家有疑问的，可以询问和交流,9,互调仪操作指南,-,三种厂家型号,罗森伯格,1800&900M,互调仪扫频模式说明图,10,三阶测试步骤,一、断开连接基站的馈线接头，测试馈线和天线连在一起的三阶和五阶互调；如果超标，则进行第二步；,二、逐段测试馈线，注意测试馈线（,1/2,或者,7/8,馈线）时，一头接仪器，一头接负载；开测试数据来判断是否馈线问题，如有问题换跳线后重新把馈线和天线连接一起测试，再作判断；最后才测试天线的三阶和五阶11,三阶测试注意事项,无回波吸收体不能放在天线感应近场内，确保吸收体内感应回波不产生交调同时还要保证吸收体间相同极化间隙不产生泄漏。
确保连接天线电缆的剩余交调小于被测天线的交调这可以通过在电缆一端接入一个低交调负载，在所需的形变范围内移动电缆而测得降低连接电缆损耗当电缆损耗超过,1dB,无源交调测量误差显著增大12,三阶测试注意事项,测试重点关注：,校验要准，小于,-118dBm,；,接头要紧，,必须要用扭力扳手打紧，,建议力矩设置为,15N,；,操作要稳，多测试几次，,每一步骤要测试,3,次以上，,同时必须注意断开测试开关后,（即停止发射功率）才能拆卸接头；,电缆要直，尽量避免损坏电缆13,三阶测试注意事项,设置注意事项,注意是测试三阶还是五阶,注意测试门限的设置，三阶小于,-90dBm,，五阶小于,-105dBm,注意载波,F1,和载波,F2,功率设置要一致，相差不能大于,0.5dBm,注意测试频点数，测试曲线突变要多测试几次，每一步骤至少要测试,35,次,14,天线方向图测试环境,15,天线方向图测试环境,16,天线方向图测试环境,对于天线而言，导致上行干扰增大的原因不单单是互调指标不好，上副瓣抑制不好也是其中重要的原因之一。
