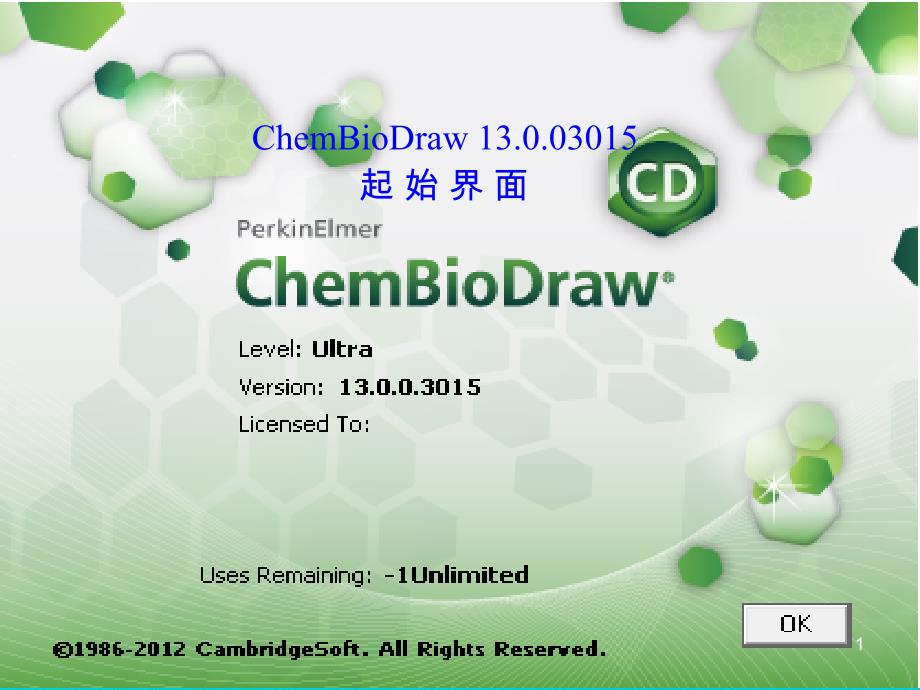

第一部分 ChemDraw简介ChemBioDraw 13.0.03015 起 始 界 面1 第一部分 ChemDraw简介ChemDraw 起始界面2 第一部分 ChemDraw简介点位：移动鼠标直到鼠标的光标放到所要进行操作的位置， 如果选择的位置在图形结构中的键、原子、线等的上面， 一般出现黑方块，称之为光标块，选择块或操作块 光标块常用术语常用术语3 第一部分 ChemDraw简介单击：快速按下鼠标键(左或右键)，然后快速抬起；双击：快速操作两次单击；拖动：由三部分动作组成——按下鼠标左键选择对象， 移动鼠标，将被选的对象移动到指定位置后抬起鼠标；选择：用鼠标的光标选中某种选择，使对象产生光标选择对 象并不意味着动作，只是标记要操作的对象和点位；4 第一部分 ChemDraw简介“键＋单击”：按下特殊的键和单击鼠标键同时进行 如，“Shift＋单击”意思是按下”Shift”键和单击鼠标键；“键＋拖动”：按下特殊的键和鼠标键，移动鼠标 如，“Shift＋拖动”意思是按下”Shift”键和拖动鼠标光标。
5 第一部分 ChemDraw简介图形工具板状态/信息栏编辑区滚动栏菜单栏工具栏6 第一部分 ChemDraw简介套索实键双键虚键切割键切割楔键黑体键黑体楔键空心楔键波浪键表格长链环丙烷环环戊烷环环庚烷环环己烷椅式环戊二烯环蓬罩橡皮文本笔箭头轨道绘图元素基元化学符号弧形原子反应模板环丁烷环环己烷环环辛烷环环己烷椅式苯环7 第一部分 ChemDraw简介键工具模板工具箭头工具轨道工具画图工具基元工具符号工具弧形工具原子反应工具8 第一部分 ChemDraw简介模板工具氨基酸模板工具17类9 第一部分 ChemDraw简介模板工具芳香化合物模板工具10 第一部分 ChemDraw简介模板工具双环模板工具11 第一部分 ChemDraw简介模板工具生物模板工具12 第一部分 ChemDraw简介模板工具玻璃仪器模板工具(I)13 第一部分 ChemDraw简介模板工具玻璃仪器模板工具(II)14 第一部分 ChemDraw简介模板工具构象异构体模板工具15 第一部分 ChemDraw简介模板工具环戊二烯模板工具16 第一部分 ChemDraw简介模板工具脂环模板工具17 第一部分 ChemDraw简介模板工具DNA模板工具18 第一部分 ChemDraw简介模板工具官能团模板工具19 第一部分 ChemDraw简介模板工具己糖模板工具20 第一部分 ChemDraw简介模板工具苯环模板工具21 第一部分 ChemDraw简介模板工具多面体模板工具22 第一部分 ChemDraw简介模板工具RNA模板工具23 第一部分 ChemDraw简介模板工具特殊符号模板工具立体中心模板工具24 第一部分 ChemDraw简介快捷键命令灰色表示命令未激活小三角表示子菜单省略号表示新对话框25 第一部分 ChemDraw简介文档设置页面规划26 第一部分 ChemDraw简介页眉页脚27 第一部分 ChemDraw简介绘图28 第一部分 ChemDraw简介标题29 第一部分 ChemDraw简介原子标记30 第一部分 ChemDraw简介颜色设置背景颜色31 第一部分 ChemDraw简介优选项32 第一部分 ChemDraw简介优选项显示设置错误警告33 第一部分 ChemDraw简介优选项打开/存盘默认路径默认打开文件格式默认存盘文件格式34 第一部分 ChemDraw简介国外化学刊物默认文档格式35 第一部分 ChemDraw简介打开文件不同文件格式36 第一部分 ChemDraw简介文件格式介绍1 CD Template(*.ctp, *.ctr)——用于保存模板文档2 ChemDraw (*.cdx)——ChemDraw原本格式，是一个公共标记 的文件格式，易被其它程序建立和解释3 ChemDraw Steyl Sheet(*.cds)——用于存储文件设置和其它物体4 Connection Table(*.ct)——一种实例格式，存储关于原子与元素、 系列编号、X和Y轴、键序、键类型等的连接和联系的列表。
是 用于多类应用程序间互换信息的通用格式37 第一部分 ChemDraw简介5 DARC-F1 (*.fld)——Questel DARC系统中存储结构的原本文件 格式7 ISIS Reaction(*.rxn)——MDL开发的格式，用于存储元素反应信息8 ISIS Sketch(*.skc)——在Windows或Macintosh环境下，存储并传输 到另外的ISIS应用程序中6 DARC-F1 Query(*.flq)——Questel DARC系统中存储查询的原本 文件格式38 第一部分 ChemDraw简介9 MDL MolFile (*.mol)——MDL(分子设计有限公司) MolFile文件 格式用于其它一些在Windows、Macintosh和Unix环境下的化学 数据库和绘画应用软件11 Jcamp Spectra(*.jdx，*.dx)——图谱文件格式，可读入紫外、 质谱、红外、核磁等数据文件12 MSI ChemNote(*.msm)——一种ASCII文本文件，可以用于像 ChemNote一类的应用程序10 Galactic Spectra(*.spc)——银河图谱文件格式39 第一部分 ChemDraw简介13 SMD 4.2 (*.smd)——ASCII文本文件，一般用于检索化学文摘 数据库14 Windows Metafile(*.wmf)——图片文件格式，可以将ChemDraw 图片传输到其它应用程序中，如Word。
WMF 文件格式含有中 ChemDraw的结构信息，可被ChemDraw早期版本编辑40 第一部分 ChemDraw简介一、反应方程式41 第一部分 ChemDraw简介选择点位拖动定位单击单击定位单击生成双键拖动生成双键一、反应方程式42 第一部分 ChemDraw简介双击生成文本框输入字母按Ctrl键拖动复制一、反应方程式43 第一部分 ChemDraw简介一、反应方程式定位单击生成一单键再定位连续单击生成三单键定位双击后输入OH44 第一部分 ChemDraw简介一、反应方程式用套索或蓬罩进行部分选择45 第一部分 ChemDraw简介一、反应方程式按Ctrl键拖动复制生成独立的两个分子46 第一部分 ChemDraw简介一、反应方程式选择反应箭头在两个分子中单击生成一反应箭头47 第一部分 ChemDraw简介一、反应方程式箭头上方建立文本框输入反应条件48 第一部分 ChemDraw简介一、反应方程式选择电荷定位添加负电荷49 第一部分 ChemDraw简介一、反应方程式选择居中分子下方建立文本框50 第一部分 ChemDraw简介一、反应方程式依次输入文本信息51 第一部分 ChemDraw简介一、反应方程式选择阴影框将反应方程式全部罩上52 第一部分 ChemDraw简介二、绘制中间体结构53 第一部分 ChemDraw简介二、绘制中间体结构选择环己烷以建立六员环模型选择橡皮，擦去六员环一部54 第一部分 ChemDraw简介二、绘制中间体结构选择单键定位连续单击生成新的单键单击单键中央，生成双键55 第一部分 ChemDraw简介二、绘制中间体结构在原子上定位建立标记56 第一部分 ChemDraw简介二、绘制中间体结构选择笔工具在曲线菜单中选择箭头位于末端57 第一部分 ChemDraw简介二、绘制中间体结构定位拖动鼠标左键定位单击生成曲线箭按Esc键退出绘制模式58 第一部分 ChemDraw简介单击箭头二、绘制中间体结构用小手形光标移动造另一虚线59 第一部分 ChemDraw简介小手形光标选中虚线柄二、绘制中间体结构拖动改变虚线箭形状按Esc键60 第一部分 ChemDraw简介三、复杂环结构61 第一部分 ChemDraw简介三、复杂环结构选择环己烷；并添加第一个环添加第二个环62 第一部分 ChemDraw简介三、复杂环结构橡皮擦去多余部分63 第一部分 ChemDraw简介三、复杂环结构选择键工具；单击生成新的单双键64 第一部分 ChemDraw简介三、复杂环结构在原子上定位建立标记65 第一部分 ChemDraw简介四、Fischer葡萄糖结构图66 第一部分 ChemDraw简介四、Fischer葡萄糖结构图选择键工具；连续单击生成五连键67 第一部分 ChemDraw简介四、Fischer葡萄糖结构图建立与五连键垂直的水平键68 第一部分 ChemDraw简介四、Fischer葡萄糖结构图在原子上定位建立标记69 第一部分 ChemDraw简介五、透视图形70 第一部分 ChemDraw简介五、透视图形选择环己烷旋转环己烷在原子上定位建立标记旋转指示箭头71 第一部分 ChemDraw简介五、透视图形添加垂直键按Alt键，任意键长72 第一部分 ChemDraw简介五、透视图形选择套索工具，阴影右下脚按Shift键向上按动，垂直压缩50％73 第一部分 ChemDraw简介五、透视图形在原子上定位建立标记74 第一部分 ChemDraw简介五、透视图形选择黑体楔键单击下部两侧键的中央75 第一部分 ChemDraw简介五、透视图形选择黑体键单击底键的中央76 第一部分 ChemDraw简介六、Newman结构77 第一部分 ChemDraw简介六、Newman结构选择键工具；连续单击生成三键对称结构按Ctrl键拖动复制78 第一部分 ChemDraw简介六、Newman结构选择键工具；按住Alt键，连接两个结构79 第一部分 ChemDraw简介六、Newman结构选择轨道工具定位中心原子；按住Alt键，按下鼠标键，向外按动建立轨道80 第一部分 ChemDraw简介六、Newman结构部分选择上面分结构右上脚双击旋转柄，对话框中输入180单击旋转81 第一部分 ChemDraw简介六、Newman结构从Object菜单选择Bring to Front命令82 第一部分 ChemDraw简介六、Newman结构后面结构移至前面按Esc键添加阴影框83 第一部分 ChemDraw简介七、立体化学84 第一部分 ChemDraw简介七、立体化学85 第一部分 ChemDraw简介七、立体化学86 第一部分 ChemDraw简介七、立体化学87 第一部分 ChemDraw简介七、立体化学88 第一部分 ChemDraw简介虚键实键楔键虚楔键3.1 键工具89 第一部分 ChemDraw简介实键(Solid Bond)双键(Double Bond)虚键(Dashed Bond)切割键(Hashed Bond)切割楔键(Hashed WedgedBond)黑体键(Bold Bond)黑体楔键(Bold WedgedBond)空心楔键(Hollow WedgedBond)波浪键(Wavy Bond)90 第一部分 ChemDraw简介双键(Double Bond)异构键(Tautometic Bond)双抉键(Double Either Bond)三键(Triple Bond)双黑体键(Double Bold Bond)芳香族键(Aromatic Bond)配键(Dative Bond)91 第一部分 ChemDraw简介Polytoxin(海葵毒素)92 第一部分 ChemDraw简介更改页面设置93 第一部分 ChemDraw简介改为“横向”94 第一部分 ChemDraw简介更改文档设置95 第一部分 ChemDraw简介点击”Drawing”96 第一部分 ChemDraw简介选择固定长度97 第一部分 ChemDraw简介改为”0.6”98 。
