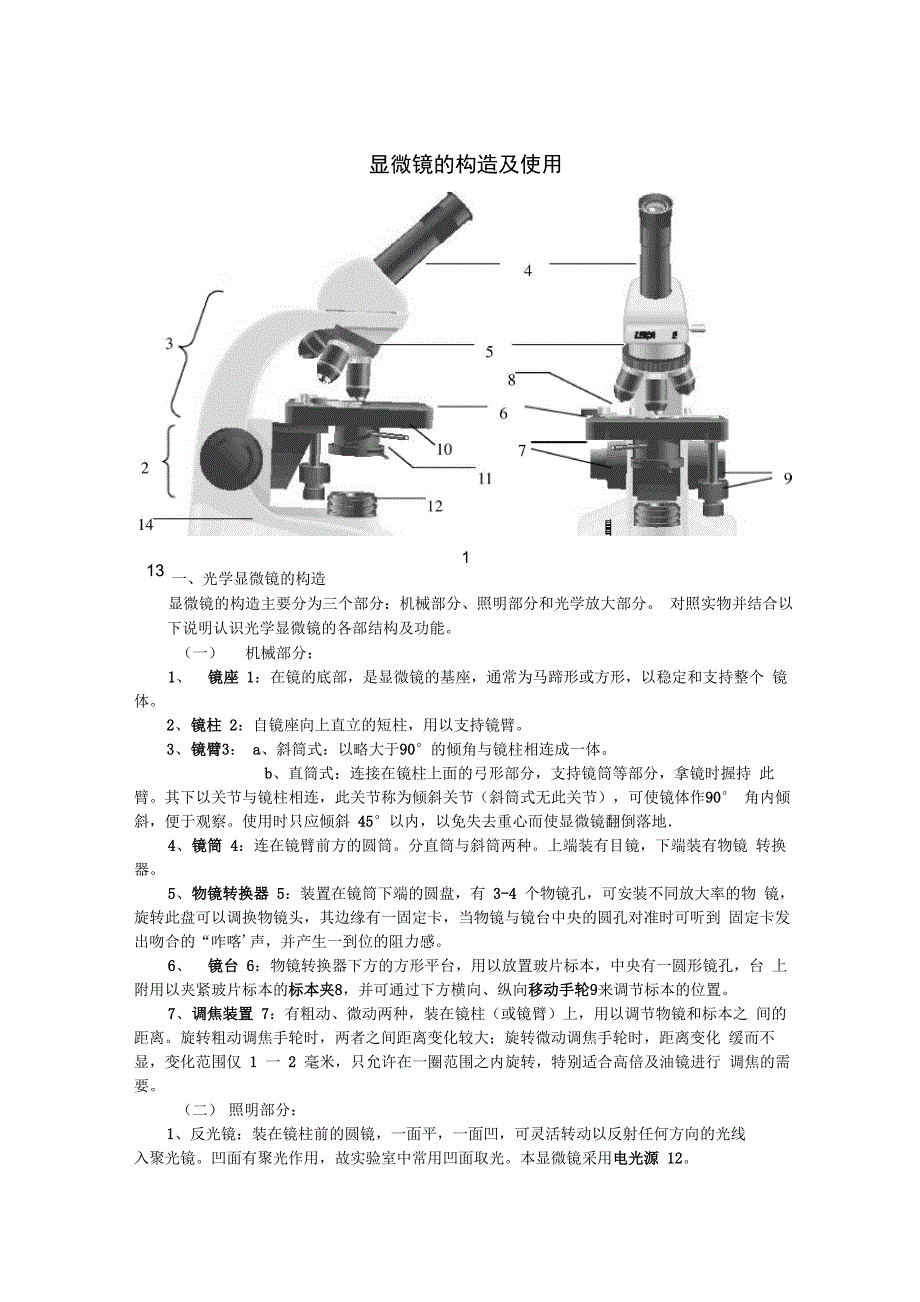

显微镜的构造及使用113 一、光学显微镜的构造显微镜的构造主要分为三个部分：机械部分、照明部分和光学放大部分 对照实物并结合以下说明认识光学显微镜的各部结构及功能一） 机械部分：1、 镜座 1：在镜的底部，是显微镜的基座，通常为马蹄形或方形，以稳定和支持整个 镜体2、 镜柱 2：自镜座向上直立的短柱，用以支持镜臂3、 镜臂3： a、斜筒式：以略大于90°的倾角与镜柱相连成一体b、直筒式：连接在镜柱上面的弓形部分，支持镜筒等部分，拿镜时握持 此臂其下以关节与镜柱相连，此关节称为倾斜关节（斜筒式无此关节），可使镜体作90° 角内倾斜，便于观察使用时只应倾斜 45°以内，以免失去重心而使显微镜翻倒落地．4、 镜筒 4：连在镜臂前方的圆筒分直筒与斜筒两种上端装有目镜，下端装有物镜 转换器5、 物镜转换器 5：装置在镜筒下端的圆盘，有 3-4 个物镜孔，可安装不同放大率的物 镜，旋转此盘可以调换物镜头，其边缘有一固定卡，当物镜与镜台中央的圆孔对准时可听到 固定卡发出吻合的“咋喀'声，并产生一到位的阻力感6、 镜台 6：物镜转换器下方的方形平台，用以放置玻片标本，中央有一圆形镜孔，台 上附用以夹紧玻片标本的标本夹8，并可通过下方横向、纵向移动手轮9来调节标本的位置。
7、 调焦装置 7：有粗动、微动两种，装在镜柱（或镜臂）上，用以调节物镜和标本之 间的距离旋转粗动调焦手轮时，两者之间距离变化较大；旋转微动调焦手轮时，距离变化 缓而不显，变化范围仅 1 一 2 毫米，只允许在一圈范围之内旋转，特别适合高倍及油镜进行 调焦的需要二） 照明部分：1、反光镜：装在镜柱前的圆镜，一面平，一面凹，可灵活转动以反射任何方向的光线入聚光镜凹面有聚光作用，故实验室中常用凹面取光本显微镜采用电光源 122、聚光器：在镜台之下，用以聚集光线，以增加标本上的照明度，有的显微镜其外侧 有一升降调节柄 10，可调节其升降，上升时光线较强，下降时光线较弱3、光圈：亦称光阑，装在聚光器下，由许多半月形金属薄片组成，在中心部分形成一 圆孔其外侧有一光阑调节柄 11，可调节圆孔的大小来控制光量，如同照相机的光圈4、辅助镜：在光阑下方，可通过光阑调节柄将其移出或移入光路使辅助镜移出光路 适宜于高倍镜观察，当使用低倍物镜时可将辅助镜移入光路，使视场照明充满本显微镜无三）光学放大部分1、 目镜：安装在镜筒上端，上有10X或16X表示其放大倍数，目镜内常装有黑色指 针，用以指示标本2、 物镜：安装在物镜转换器的物镜孔上，其中镜管较短、透镜直径较大、标有4X或 10X字样的为低倍物镜；镜管较长、透镜直径较小、标有40X字样的为高倍镜；镜管最长， 透镜直径最小、标有100X或Oil字样的为油镜。
显微镜的放大倍数等于物镜与目镜放大倍数之积二、光学显微镜的使用（一）低倍镜的用法1、 取镜——拿显微镜时应右手紧握镜臂，左手托住镜座，小心轻放2、 准备——将显微镜放在自己前面稍左侧，镜筒向胸前，后缘离桌边缘 3—9 厘米插 好电源线转动粗调焦手轮使镜筒与镜台距离加大，旋转物镜转换器，使低倍镜头对准镜台 中央的圆孔，对准时可听到固定卡发出吻合的“咋喀'声，手指感到有阻力使用直筒式镜 时可使镜管略倾斜，以便观察3、 对光——打开光圈，（上升聚光器），打开电源开关 13，调节亮度旋钮 14 使光线射 入镜筒中，用左眼在目镜上观察，（同时右眼睁开，以减少视力疲劳，并可用右眼看纸描绘 标本图形）直至镜中出现一光线均匀、亮度适中的圆形视野为止（视野中的黑线是因教学 需要外加的指针）4、 上片——标本切片置于镜台上，注意有盖玻片的一面朝上（切不可放反，否则低倍 镜下可看清，而高倍镜下无法看清切片），右手打开标本夹的弹簧柄，左手食指和中指将玻 片贴着镜台移入标本夹中固定，然后通过横向、纵向的移动手轮调节切片的位置，使切片观 察部位（一般为染色部位）位于镜孔的中央5、 调节物距一一从侧面注视物镜，转动粗调焦手轮，使低倍镜（10X物镜）距标本片 0.5厘米（注：本实验采用的显微镜的10X物镜的工作距离为0.731厘米）或在低倍镜下转 动粗调焦手轮使镜台上升至最高。
然后左眼在目镜上观察，同时转动粗调焦手轮使物镜与镜 台距离徐徐加大，直至视野中成象清晰为止，再调节微动调焦手轮以获最佳效果操作中注 意两个要领：一是慢，二是距离只允许调大不许调小如果物距最适点已过，那就要重复上 述操作当视野中出现清晰的物象后，如物象不在视野中央，可通过移动手轮稍稍移动标本 片位置，但须注意标本片与物象移动的方向相反如光线强弱不适中，可用光圈或聚光器调 节齐焦的的概念：正常性能良好的显微镜，在切片不变动的情况下，如果在低倍镜下调节 至清晰的像出现后，当物镜转至高倍镜时，只需小幅慢慢转动微动调焦手轮即可得到清晰的 像，油镜的使用情况类推因为当切片不变动的情况下，低倍镜、高倍镜、油镜成像的平 面非常接近二）高倍镜的用法1、 使用高倍镜前必须先照上法在低倍镜下找到物象，然后把要放大的部分放在视野中 央，并调节至最清楚的程度，在此基础上方可进行下一步 2、 从侧面注视物镜，转动物镜转换器，将高倍镜头转到镜台中央对准聚光镜，然后以 左眼从目镜观察（如高倍物镜头太长，需重新调节物镜与镜台距离）如物象不清晰时，可 慢慢转动微动调焦手轮（切勿用粗动调焦手轮），转动范围不宜过大，一般不应超过一圈（一 般使镜头与标本的距离拉大），这时如光线太暗，可调节聚光器高度或开大光圈以增加光亮 度。
3、需要更换玻片标本时，应先转动物镜转换器将高倍镜头转离，使低倍镜头对准镜台 中央孔之后，才能更换玻片因为下一张片子也是要从低倍镜看起的，同时防止高倍镜头 下调焦手轮误操作，损伤镜头及切片三）油镜的用法用法 1、高倍镜观察后将目的物移到视野中心，移开高倍镜头，在所要观察部分的玻片 上，滴上一滴香柏油，从侧面观察，将油镜转对标本，使油镜头浸入油中，左眼从目镜观察， 微微转动微动调焦手轮（一般不超过半圈）（一般使镜头与标本的距离拉大），直至视野中出 现清晰的物象为止多用此法如没看清视野或油镜头离开油滴，须从低倍镜从新看起用法 2、从侧面观察，将油镜转对标本，仔细调节粗动调焦手轮使油镜头浸入油中，与 玻片几乎接触，但不得压住玻片，左眼从目镜观察，再微微转动粗动调焦手轮，只准使镜头 与标本的距离拉大，待视野中出现模糊的物象时，再转动微动调焦手轮调焦手轮（一般使镜 头与标本的距离拉大）至视野中成象清晰如没看清视野或油镜头离开油滴，须按上法重 新调节油镜用完后，转动物镜转换器将油镜头移出光路，使低倍镜头（4X）对准镜台中央的 圆孔，然后用擦镜纸将油镜上的香柏油擦去，后用蘸有乙醚的棉签擦拭两次（各用一根棉 签）。
用擦镜纸沾少许二甲苯将玻片标本上的香柏油擦干净；玻片标本上无盖片时，只能用 沾有二甲苯的擦镜纸轻轻在上面拖几下切勿用力擦拭以免毁坏标本显微镜使用完毕，关 小亮度旋钮 14，关闭电源开关 13，放置好显微镜。
