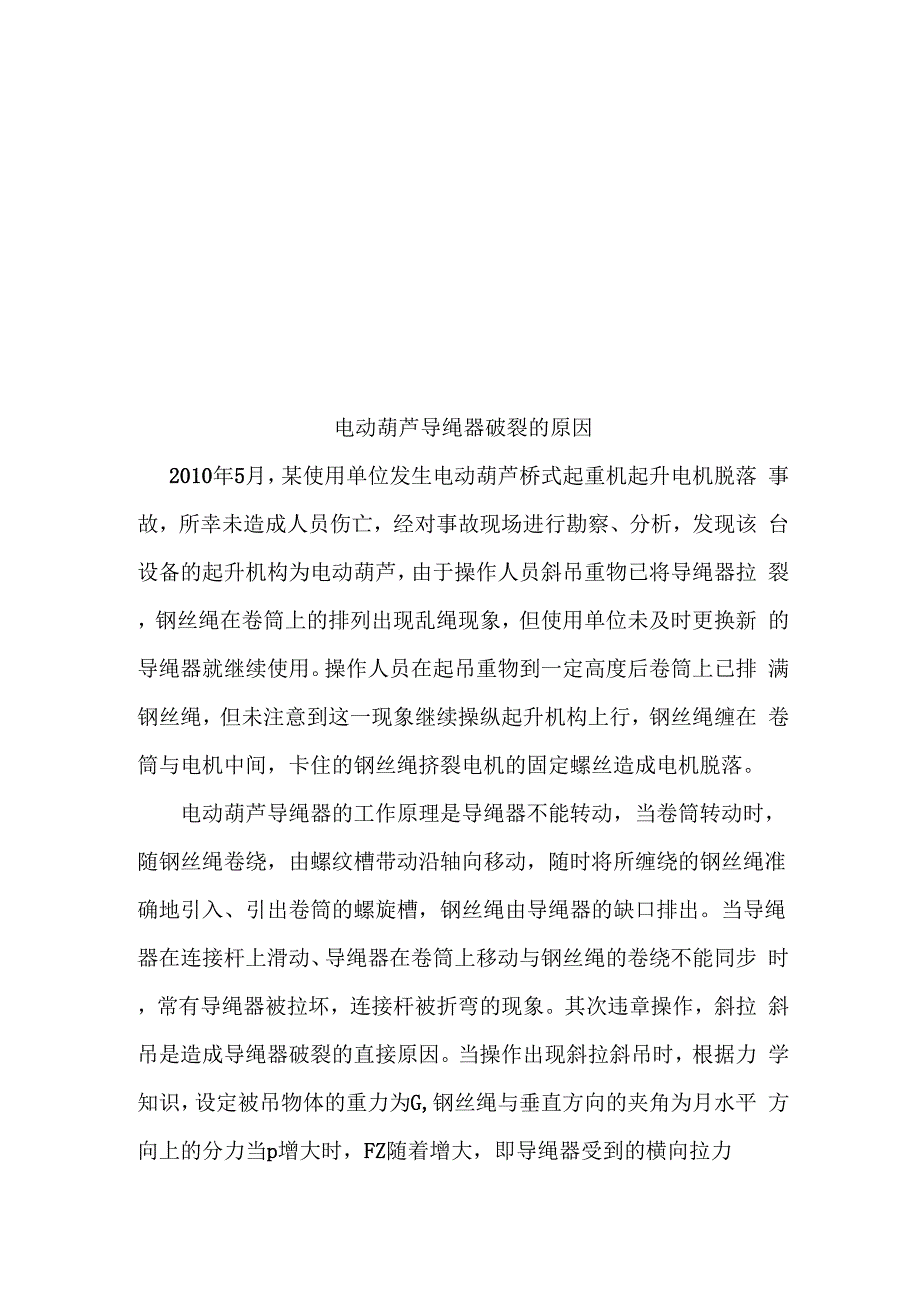

电动葫芦导绳器破裂的原因2010年5月，某使用单位发生电动葫芦桥式起重机起升电机脱落 事故，所幸未造成人员伤亡，经对事故现场进行勘察、分析，发现该 台设备的起升机构为电动葫芦，由于操作人员斜吊重物已将导绳器拉 裂，钢丝绳在卷筒上的排列出现乱绳现象，但使用单位未及时更换新 的导绳器就继续使用操作人员在起吊重物到一定高度后卷筒上已排 满钢丝绳，但未注意到这一现象继续操纵起升机构上行，钢丝绳缠在 卷筒与电机中间，卡住的钢丝绳挤裂电机的固定螺丝造成电机脱落电动葫芦导绳器的工作原理是导绳器不能转动，当卷筒转动时， 随钢丝绳卷绕，由螺纹槽带动沿轴向移动，随时将所缠绕的钢丝绳准 确地引入、引出卷筒的螺旋槽，钢丝绳由导绳器的缺口排出当导绳 器在连接杆上滑动、导绳器在卷筒上移动与钢丝绳的卷绕不能同步 时，常有导绳器被拉坏，连接杆被折弯的现象其次违章操作，斜拉 斜吊是造成导绳器破裂的直接原因当操作出现斜拉斜吊时，根据力 学知识，设定被吊物体的重力为G,钢丝绳与垂直方向的夹角为月水平 方向上的分力当p增大时，FZ随着增大，即导绳器受到的横向拉力越来越大，过大的横向拉力会造成导绳器破裂导绳器结构示意见图L导鲤器连接振 2固定螺检 3,出绳孔图1导绳器皓伺示意盈国2力的分解示意圈为了防止此类故障的发生，对导绳器进行改进。
将导绳器连接板 在出绳孔的两侧增设压力传感器，钢丝绳偏斜时对传感器施加侧压力 Fv当侧压力FZ超过设定值时，上行接触器断开，此时电动葫芦只能 向安全方向运行，当钢丝绳调整到垂直位置时上行接触器才能吸合这样，就可避免斜拉斜吊现象的发生，从而避免导绳器破裂，有效预 防因导绳器破裂发生高度限位无效、乱绳等危险。
