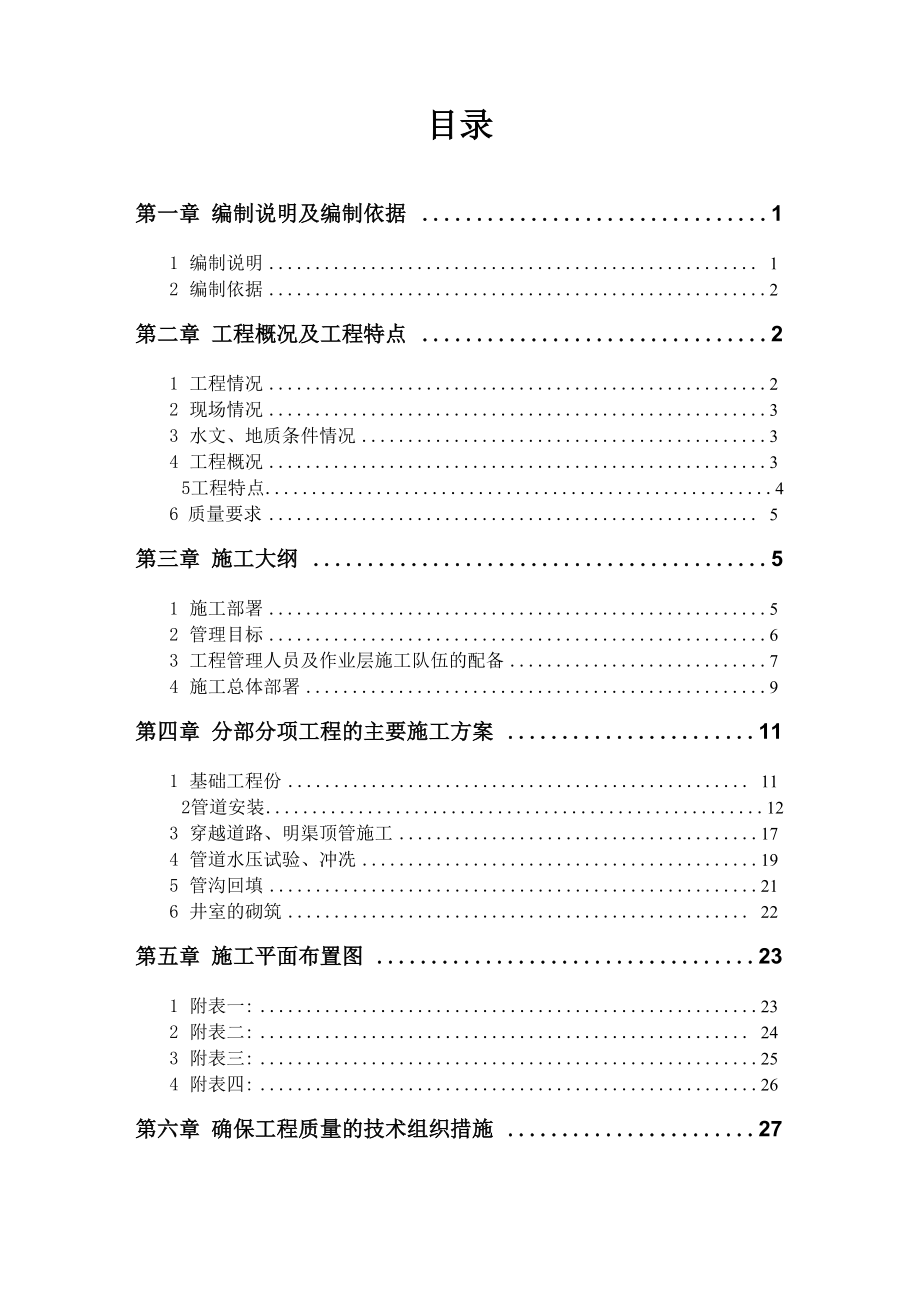

目录第一章 编制说明及编制依据 11 编制说明 12 编制依据 2第二章 工程概况及工程特点 21 工程情况 22 现场情况 33 水文、地质条件情况 34 工程概况 35工程特点 46 质量要求 5第三章 施工大纲 51 施工部署 52 管理目标 63 工程管理人员及作业层施工队伍的配备 74 施工总体部署 9第四章 分部分项工程的主要施工方案 111 基础工程份 112管道安装 123 穿越道路、明渠顶管施工 174 管道水压试验、冲冼 195 管沟回填 216 井室的砌筑 22第五章 施工平面布置图 231 附表一: 232 附表二: 243 附表三: 254 附表四: 26第六章 确保工程质量的技术组织措施 271 计量保证措施 272 技术保证措施 273 建立工程质量保证体系和质量检验系统 28第七章 确保工期的技术组织措施 33第八章 确保安全的技术组织措施 35第九章 确保文明施工的技术组织措施 37第十章 施工协调管理 40第十一章 施工顺序及进度计划安排 42第一章 编制说明及编制依据1 编制说明1.1首先十分感谢业主提供的这次投标机XX公司工程建设公司 本着以对业主真诚负责的态度和对工程尽善尽美的追求 ,经过现场的 实地考察,在人员、机械、材料调配、质量要求、进度安排等方面统 一部署的原则下,编制了本工程的施工招标说明书。
1.2 本工程的施工投标书的编制是从施工全局出发,根据现场具 备的施工条件,为投标阶段提供较为完整的纲领性文件 ,一旦中标,将 在此基础上进行深化,用以指导工程施工与管理根据本工程设计特 点、各项功能的要求,本着对业主资金合理利用,对工程质量的终身负 责，以“科学、经济、优质、高效”为编制原则XX公司对此次的施 工投标说明书的编制高度重视,召集了参加过类似工程施工、有丰富 管理及施工经验的人员,在仔细研究整个工程的设计图纸 ,明确本工 程的具体特点、充分了解施工环境、准确把握业主要求的前提下,成 立编制专题小组,集思广议、博采众长,力求使本方案思路先进,切合 工程实际,具有可操作性强1.4本投标施工组织设计严格按照工程招标范围和招标文件对施 工组织设计的要求进行编制；在人员、机械、材料调配、质量要求、 进度安排等方面统一部署的原则下,由安装专业组成2编制XX公司镍钻研究设计院设计的本工程招标图纸公司有限公司 建设工程施工邀请《招标文件》XX公司的人员、技术、机械设备装 备情况及管理制度2.4本工程需执行的国家现行标准、规范《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2006)《柔性接口给水管道支墩》 (03SS505)《钢管穿越铁路、道路套管安装》 (RD108-2-2)《生活饮用水卫生标准》 (GB5749-2006) 《室外给排水和燃气热力工程抗震设计规范》 (GB50032-2003)《给水排水管道工程施工及验收规范》 (GB50268-2008) 《给水排水构筑物施工及验收规范》 (GBJ141-2008)《城镇供水长距离输水管(渠)道工程技术规范》(CWCS193-2005)《机械设备安装工程施工及验收规范》(GBJ50231-98)《水及燃气用球磨铸铁管、管件和附件》(GB/T13295-2008)《全国通用给水排水标准图集》(S1~S5)现行建筑安装规范大全(上)上列规范及标准发生矛盾时，优先采用顺序为；(1)国家标准；(2) 建设标准；(3)其它部委标准。
第二章工程概况及工程特点1工程情况本工程为四厂区基础设施——给水管道工程 ,是选冶化厂区至四 厂区 DN600 的输水管线,共 2800 米,沿途基础要穿越铁路、道路、明 渠、戈壁荒滩2 现场情况本工程没有公用配套设施,水、电供应不能满足工程施工要求,给 施工带来了一定的困难场地宽畅,车辆出入方便3 水文、地质条件情况3.1水文、地质情况 场地无地下水,可不考虑对管基的影响地表标准冻土冻结深度为1.30m地质结构为砂砾层本工程抗震防裂度7度，设计基本地 震加速度为 0.15g3.2 场地资料情况本工程没有完善的配套设施,水、电无法满足工程施工要求,给施 工带来了一定的困难4 工程概况本工程系四厂区基础设施——给水管道工程 ,是选冶化厂区至四 厂区的输水管线，全线管道设计总长度为2800m，均采用离心球墨铸铁 管（K9级）,采用T型胶圈滑入式接口方式连接，管径具体规格为0635 X9.9,共2732米给水阀门井内的所有管道均采用螺旋缝焊接钢管, 长度为32米,螺旋缝焊接钢管与球墨铸铁管道连接采用青铅接口型式 连接管道全线埋深约2.4 米,平均坡度为0.005,管顶平均覆土厚度为1.7米管道工作压力压力$1.6MPa。
本工程中共设矩形阀门井3座， 排泥井1座＜2 1.0m砖砌，输水管线穿越公路2处，穿越明渠1处，穿越 处均设 DN800 的螺旋缝焊接钢套管作防护5工程特点5.1建筑的重要性及影响XX 公司总体发展规划的重要项目之一，它的建成将为四厂区的供 水提供便利的条件因此本工程的质量、进度、现场文明施工、安全 管理都将产生巨大的社会影XX公司树立企业形象、显示企业实力、 展示企业施工管理水平提供了一 XX 公司将倍加珍惜这次机会，组成 精兵强将的项目部，以其雄厚的技术力量、丰富的施工经验、先进的 施工手段和先进的施工设备、巧夺天工的智慧、超前的意识来一步一 个脚印地完成此项工程，让业主充分体验我们承建单位创建的精品工 程的高品质的使用价值5.2 本工程施工特点主要表现在以下几方面:(1) 本工程具有挖掘量大、施工作业线长等特点,因此,必须引起高度 的重视,在建设单位及监理单位的统一协调指挥下,集中优势力量,将 优秀的设计与先进的施工技术实现最佳的组合,以便优质、高效、低 成本完成本工程,把本工程建成一流的建筑精品工程2) 工期紧,20__年5月17日投标日开始算起,历天60日3) 质量要求较高,整个工程质量标准:确保合格。
4) 料具、机械设备需用量大5) 工期紧,劳动力集中投入量大6 质量要求根据招标文件,本工程质量等级要求为合格针对工程特点,在制 定施工措施时,必须分析问题关键之所在,合理配置、优化各种资源,制 订切实可行的施工网络计划,精心细致地组织施工,以“优质、高效、 按期”的标准完成该工程第三章 施工大纲1 施工 XX 公司领导班子对该工程项目施工任务非常重视,本着对 工程质量负责、对我司的社会信誉度负责的态度,经过对招标文件的 认真学习、研究和对本项目设计图纸的反复审阅,我们及时了解了贵 单位的要求,对该工程做了认真的部署 ,决定以优秀项目经理为首成 立项目部,组建施工经验丰富、技术过硬、认真负责的技术管理人员, 实行项目施工管理体系 XX 公司综合实力,统筹安排,精心施工,高质 高速,竭诚服务于建设单位,并负责与建设单位、设计单位、监理单位 直接联系,定期在施工现场召开例会 ,及时解决施工中出现的各种问 题,确保按期完成本工程的施工任务,给业主交一份满意的答卷2 管理目标2.1质量目标本工程质量目标为确保合格在施工中我们将结合工程实际,遵照质量保证体系模式,加强内部 管理,严格工艺标准,规范施工行为,运用质量控制手段,确保施工过 程的每一个环节、每一道工序都在受控状态之下 ,即抓好过程控制 , 使各分部分项工程质量均达到合格标准,质量保证资料做到及时、同 步、真实、完整,为工程奠定坚实的基础。
2.2工期目标确保在有效施工总工期 60 天内完成本工程施工任务,届时工完 场清,核验质量等级后交付甲方2.3安全目标创安全达标工地,确保无重大工伤事故,杜绝死亡事故,轻伤事故频率降低在3%以下,杜绝火灾事故发生2.4文明施工目标XXXX市级文明工地控制污染,施工现场的噪 音、污水和粉尘达标排放,节能降耗,保护环境2.5服务目标严格遵守合同,在施工过程中积极为建设单位分忧解难,认真履 行承包方职责,做好施工配合协调工作,虚心接受建设单位、监理、质 监部门及社会各相关部门的监督检查工程竣工后,认真按要求搞好 工程回访、保修及维修服务3 工程管理人员及作业层施工队伍的配备3.1施工组织机构及职能 本工程是一项大型给排水项目,工程投资大、工期紧、标准高、涉 及专业面广为了加强对工程的施XX公司工程建设公司将发挥集团 优势,选派具有丰富经验的施工管理和工程技术骨干,在施工现场组建 精干、高效的项目经理部,全权负责工程的施工组织和管理,项目经理 部严格按项目法实行施工管理,对建设单位负责,对专业分包商进行管 理和协调项目经理部下设施工组、技术组,成本组、材料组、安环 组等部门,由项目经理统一管理,做到责任明确,紧密配合开展工作。
3.2施工组织结构框图3.3劳动力组织计划安排本工程工期时间短,任务重,因此,我们将在认真总结已施工过的 工程经验 XX 公司选拔组织技术素质好,作风过硬,施工能力强的施工 队伍,在最大限度的少干扰环境的情况下,合理安排三班昼夜施工,以 保证各主要分部分项工程在时间上、空间上紧密配合,确保该工程高 质量、高速度地完成4 施工总体部署4.1总体部署(1) 遵守 “先开挖后安装”、“先坡口后防腐”、“先套管后管线” “先配件后设施”等施工原则2) 该工程具有工期紧,战线长等特点,根据这些特点,计划整条管线 分四阶段进行,以机械开挖为先导,人工清土、修理边坡,再打管基, 最后安装管道、试压全格后,回填在整个施工过程时,采用流水段流 水作业,进行平行流水施工,确保工程在计划工期内完成3) 为了确保安全施工,要采用全封闭式钢架网围护 ,先围护再施工, 逐段进行4) 管道穿越道路明渠施工时要先将螺旋缝钢管做好防腐处理全格 , 对接焊缝口进行坡口处理好,再埋套管,道路分半边进行施工,明渠将 上游的来水临时改线或切断进行施工5) 为保证单位工程质量目标的实现,工程施工时,应对管沟的埋深、 套管的安装位置的准确性进行检查、清理,并经监理、甲方复核确认, 以保证安装工程各系统功能的正常运行。
第四章 分部分项工程的主要施工方案1 基础工程份1.1 测量定位:本工程定位时采用全站仪等检测仪器确定BM点，倾斜、沉降观测点,由专职人员负责放线,放线完成后,首先由放线人先自我复核, 然后报请上一级技术部门来复核定位测量后必须请监理部门进行签 证认可，出现误差须请有关部门协调，不得擅自处理1.2 基础土方工程施工:(1) 本工程采用机械大开挖人工配合清土，开挖机械采用反铲挖掘机 除预留回填的土方外，多余的土方量根据现场施工情况由自卸汽车外 运出施工现场，具体的运距按实际情况另签2) 土方开挖除留工作面和放坡，还要根据开挖的情况针对不良土层 和软土、砂土层制定相应的支护措施3) 机械开挖土方应注意在开挖接近设计底标高 200—300mm 时应采 用人工挖土方，避免扰动地基土有专业人员进行测量放线，人员配合 抄平，随时校核槽底标高4) 提前计算所需回填土，以便在开挖时预留好土来回填1.3管基夯实(1) 本工程采用蛙式打夯机和人工夯实相结合的方法，除夯前整平填 土外，夯打时要一次连续夯打不留间隙 ，分层打夯时填土厚度视土料 及机具性能而异，一般为250~300mm之间2) 压实填土的质量应符合设计要求,根据地基基础设计规范的规定, 在压实填土过程中，应分层取样。
