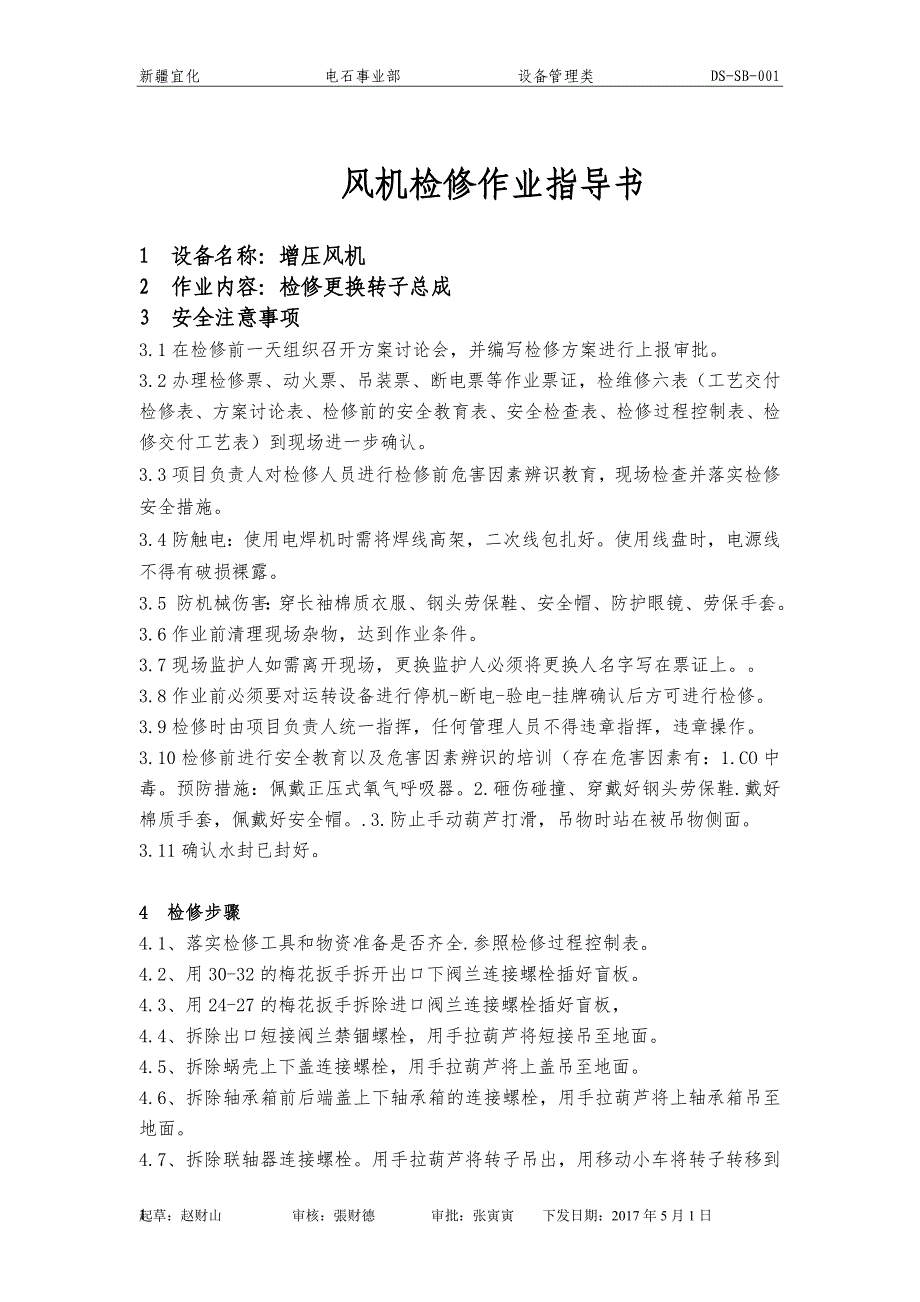

新疆宜化 电石事业部 设备管理类 DS-SB- 001起草：赵财山 审核：張财德 审批：张寅寅 下发日期：2017 年 5 月 1 日1风风机机检检修作修作业业指指导书导书1 设备设备名称：增名称：增压风压风机机 2 作作业业内容：内容：检检修更修更换转换转子子总总成成 3 安全注意事安全注意事项项3.1 在检修前一天组织召开方案讨论会，并编写检修方案进行上报审批 3.2 办理检修票、动火票、吊装票、断电票等作业票证，检维修六表（工艺交付检修表、方案讨论表、检修前的安全教育表、安全检查表、检修过程控制表、检修交付工艺表）到现场进一步确认 3.3 项目负责人对检修人员进行检修前危害因素辨识教育，现场检查并落实检修安全措施3.4 防触电：使用电焊机时需将焊线高架，二次线包扎好使用线盘时，电源线不得有破损裸露3.5 防机械伤害：穿长袖棉质衣服、钢头劳保鞋、安全帽、防护眼镜、劳保手套3.6 作业前清理现场杂物，达到作业条件3.7 现场监护人如需离开现场，更换监护人必须将更换人名字写在票证上。
3.8 作业前必须要对运转设备进行停机-断电-验电-挂牌确认后方可进行检修3.9 检修时由项目负责人统一指挥，任何管理人员不得违章指挥，违章操作3.10 检修前进行安全教育以及危害因素辨识的培训（存在危害因素有：1.CO 中毒预防措施：佩戴正压式氧气呼吸器2.砸伤碰撞、穿戴好钢头劳保鞋.戴好棉质手套，佩戴好安全帽3.防止手动葫芦打滑，吊物时站在被吊物侧面3.11 确认水封已封好4 4 检修步骤检修步骤4.1、落实检修工具和物资准备是否齐全.参照检修过程控制表4.2、用 30-32 的梅花扳手拆开出口下阀兰连接螺栓插好盲板4.3、用 24-27 的梅花扳手拆除进口阀兰连接螺栓插好盲板，4.4、拆除出口短接阀兰禁锢螺栓，用手拉葫芦将短接吊至地面4.5、拆除蜗壳上下盖连接螺栓，用手拉葫芦将上盖吊至地面4.6、拆除轴承箱前后端盖上下轴承箱的连接螺栓，用手拉葫芦将上轴承箱吊至地面新疆宜化 电石事业部 设备管理类 DS-SB- 001起草：赵财山 审核：張财德 审批：张寅寅 下发日期：2017 年 5 月 1 日24.7、拆除联轴器连接螺栓。
用手拉葫芦将转子吊出，用移动小车将转子转移到固定的修理点4.8、清理下蜗壳里面的焦油等杂质4.9、清洗轴承箱及密封面4.10、检修转子轴承用热装法拉拔叶轮、联轴器和旧轴承4.11、用柴油和干净抹布对轴进行清洗，用千分尺对轴承位进行测量将新轴承用电加热器升温至 110°，进行回装用两套氧割对叶轮进行升温至 300°，进行回装4.12、先用手拉葫芦将新转子回装，然后回装轴承箱上盖和前后端盖，再回装蜗壳上盖4．13、试压试漏，确认无漏点后拆除进出口盲板4.14、将轴承箱油位加至 1/2 到 2/3 之间4.15、检查联轴器的同轴度，小于 0.05mm4.16、送电试车一小时，确保振动温度都在规定范围内交接工艺并签字确认5 5 本指导书由电石事业部负责解释，从本指导书由电石事业部负责解释，从 20172017 年年 5 5 月月 1 1 日开始实施日开始实施新疆宜化 电石事业部 设备管理类 DS-SB- 001起草：赵财山 审核：張财德 审批：张寅寅 下发日期：2017 年 5 月 1 日3增压风机检修质量过程控制表设备编号： 编号： 项目负责人： 检修时间：项目检修控制要点或作业内容技术 标准作业人确认 等级完成 情况停止 点确 认检修工具及 物资准备工具：三吨手拉葫芦四个、16 吨千斤顶一个、吊装 带四条、30-32、24-27 梅花扳手各四把、36 梅花扳 手两把、17-19 梅花扳手两把、12-15 寸活动扳手两 把、8#内六角扳手一把、锋钢锯条两把。
物资：密 封胶两瓶、盲板 600、500 各一个、金属缠绕垫三个、 轴承 SKF6226、7226 三个、68#机械油 40kg、柱销 十套、密封环一套、工具 符合 标准， 手拉 葫芦 不准 打滑C 1、办理检修作业票证、断电票，质量控制表到现场 进一步确认C 2、劳保穿戴齐全：穿长袖棉质工作服，钢头劳保鞋， 带棉质手套，戴护目镜，安全帽系好C 3、检修开始现场项目负责人监护人必须到现场进行 指挥监护C 4、确认增压风机周围已拉好警戒线C 5、作业前，停机-断电-验电-挂牌-检修C 6、确认进口水封已封好C安全措施落安全措施落实实7、安装作业前，挂禁止合闸标识牌，断电票放在作 业人员手中C1、佩戴好正压式空气呼吸器，用 30-32 的扳手拆开 出口下阀兰螺栓，用挂好的手拉葫芦将出口管道提 高 2mm 后，插入盲板，放下手拉葫芦，紧固螺栓CO 浓 度小 于 25pp mC 2、拆除阀门与蜗壳之间的短接，用手拉葫芦将短接 吊至地面C 3、拆除进口阀兰螺栓，插好盲板C4、拆除蜗壳上盖下盖的连接螺栓，用手拉葫芦将蜗 壳上盖吊出，放置地面C5、拆除上下轴承箱前后端盖的连接螺栓，用手拉葫 芦将上盖吊出，放置地面。
C6、拆除联轴器螺栓，用手拉葫芦将转子总承吊出， 用移动小车转移到专用修理点C具体步骤和具体步骤和控制要点控制要点7、清理下蜗壳里面的焦油等杂质设备 见本C色8、清洗轴承箱及密封面C9、检修转子轴承用热装法拉拔叶轮、联轴器和旧 轴承C10、用柴油和干净抹布对轴进行清洗，用千分尺对轴承位进行测量将新轴承用电加热器升温至110°，进行回装用两套氧割对叶轮进行升温至300°，进行回装C11、先用手拉葫芦将新转子回装，然后回装轴承箱上盖和前后端盖，再回装蜗壳上盖C12.试压试漏，确认无漏点后拆除进出口盲板C13、将轴承箱油位加 68#机械油1/2 到 2/3 之间14、检查联轴器的同轴度小于 0.05 mm15、送电试车一小时，确保振动温度都在规定范围 内交接工艺并签字确认试车 1 小 时C更换部件名 称数量.检修小结。
