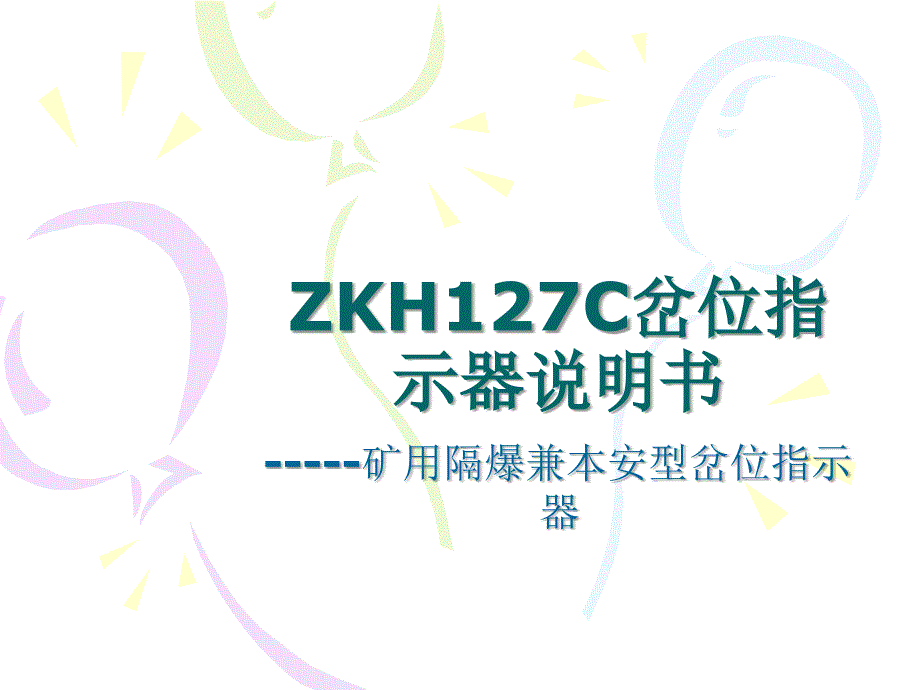

ZKH127C岔位 指示器说明书-----矿用隔爆兼本安型岔位指示 器KXH127C岔位指示器 实物 图使用前请认真阅读使用说明 书• 产品特点 • KXH127C矿用隔爆兼本安型岔位指示器（以 下简称岔位指示器），为矿用隔爆兼本质安全型 ，适用于煤矿井下有瓦斯及煤尘爆炸危险的轨道 线路道岔,配接轨道传感器后,工作状态根据轨道 道岔位置，发出语言提示和光显信号，作为道岔 位置指示，警示行人或车辆避免事故发生本产 品主回路为隔爆电路，灯光显示和语言报警喇叭 为本安回路基本参数•1）额定工作电压：AC 127V •2) 电压适应能力：75%—110% •3) 额定工作电流：AC 0.10A •4）本安参数 •a. Uo: DC 12V，Io: 155mA，Co: 0.1uf, Lo: 0.1mH •b. 指示灯：开路电压DC16V，Io: 155mA喇叭：开路电压AC5.5V，短 路电流910.00 mA •c.传感器：电源DC12V 输出：NPN晶体管e极输出 •5）过流保护动作值为155 mA，短路电流稳定值≤155mA •6） 本产品通过电缆线与交流127V动力线相连接，电缆采用3×1.5mm² 矿 用电缆，电缆连接长度为5m,分布电容≤0.1uF/km，分布电感≤1mH/km 。
•7）语音报警声级强度：≥85dB（A） •8) 光信号应在黑暗中20m处清晰可见 •9) 长期工作制产品型号及其含义： • KX H 127 C • • ——— 岔位； • ————— 额定工作电压（V）； • ——————- 信号指示； • ———————— 矿用信号设备；使用条件 • 岔位指示器在下列条件下应能正常工作： • a)海拔高度不超过2000m(80～110)Kpa； • b)环境温度：0℃～＋40℃； • c)平均相对湿度：不大于95%（＋25℃）； • d)煤矿井下有甲烷、煤尘爆炸性气体混合物， 但无破坏绝缘的腐蚀性气体的场合； • e)无显著振动和冲击的环境外形尺寸及重量 • 外形尺寸：600mm×200mm×250mm • 重量：15.5kg保养与维护• 检修时应注意防止失爆（注意不要碰坏隔 爆面、接线盒盖板的紧固、不得丢失引入 装置中的密封圈，注意适当拧紧压紧螺母 等） • 严禁带电开盖，维修时不得改变本安电路 和本安电路有关的电气参数，不得改变电 器元件的规格、型号。
安装图感谢您的收看！• 如有疑问请咨询：王盼盼 • 13475773991。
