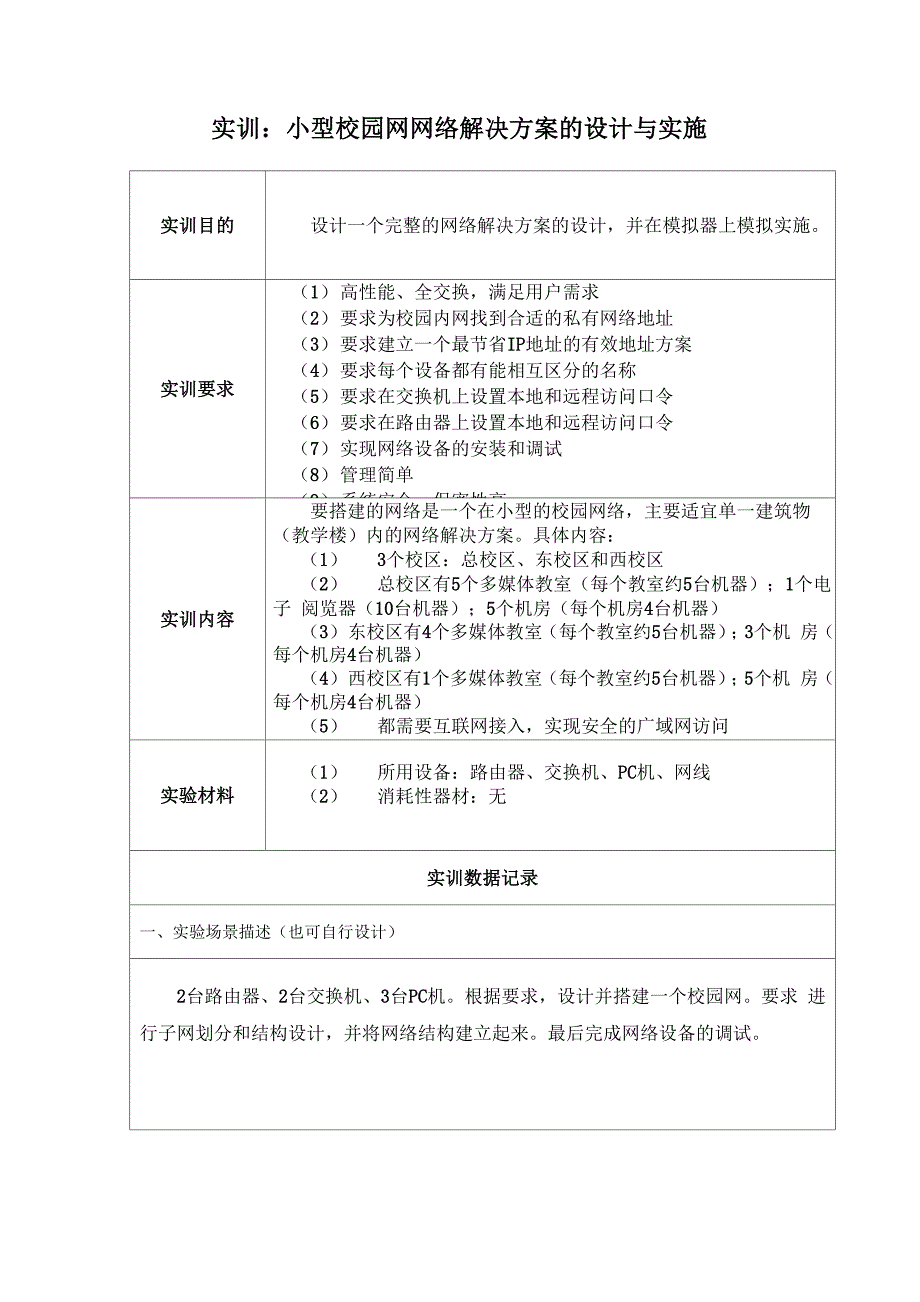

实训：小型校园网网络解决方案的设计与实施实训目的设计一个完整的网络解决方案的设计，并在模拟器上模拟实施实训要求（1） 高性能、全交换，满足用户需求（2） 要求为校园内网找到合适的私有网络地址（3） 要求建立一个最节省IP地址的有效地址方案（4） 要求每个设备都有能相互区分的名称（5） 要求在交换机上设置本地和远程访问口令（6） 要求在路由器上设置本地和远程访问口令（7） 实现网络设备的安装和调试（8） 管理简单（9） 系统安全，保密性高实训内容要搭建的网络是一个在小型的校园网络，主要适宜单一建筑物（教学楼）内的网络解决方案具体内容：（1） 3个校区：总校区、东校区和西校区（2） 总校区有5个多媒体教室（每个教室约5台机器）；1个电子 阅览器（10台机器）；5个机房（每个机房4台机器）（3） 东校区有4个多媒体教室（每个教室约5台机器）；3个机 房（每个机房4台机器）（4） 西校区有1个多媒体教室（每个教室约5台机器）；5个机 房（每个机房4台机器）（5） 都需要互联网接入，实现安全的广域网访问实验材料（1） 所用设备：路由器、交换机、PC机、网线（2） 消耗性器材：无实训数据记录一、实验场景描述（也可自行设计）2台路由器、2台交换机、3台PC机。
根据要求，设计并搭建一个校园网要求 进行子网划分和结构设计，并将网络结构建立起来最后完成网络设备的调试二、网络拓扑图及描述某大学分为总校和分校，为该校设计校园网，总校有一个局域网共20台计算机， 分校由VLAN划分为两个局域网，分别有10台计算机该校被分配了一个C类网段 210.100.10.0，总校和分校各有一台路由器及一台交换机请进行网络设计，将总校和 分校各个局域网连接起来根据要求，设计IP地址分配表，设计网络结构，画出网络拓扑图根据设计搭建 网络结构配置网络设备，完成网络调试提示：1）使用IP子网掩码的原理设计IP地址分配表2）用到的设备为两台路由器，以及两台交换机三、实验步骤步骤及简述：switchA>en 14Password:switchA#configure terminalEnter configuration commands, one per line. End with CNTL/Z.switchA(config)#vlan 30 〃创建 vlanswitchA(config-vlan)#exitswitchA(config)#exitswitchA#configureEnter configuration commands, one per line. End with CNTL/Z.switchA(config)#interface range fastEthernet 0/1-20//将 1-20 端口划入 vlan30 中switchA(config-if-range)#switchport access vlan 30 switchA(config-if-range)#exitSwitch (config)# interface fastethernet 0/24Switch (config-if)# switchport mode trunk !配置 trunk 端口Switch (config-if)# endswitchA(config)#exitswitchA#show vlan 〃对switchA的配置进行验证VLAN Name Status Ports1 default30VLAN0030active Fa0/21,Fa0/22,Fa0/23,Fa0/24,active Fa0/1 ,Fa0/2 ,Fa0/3 ,Fa0/4Fa0/5 ,Fa0/6 ,Fa0/7 ,Fa0/8Fa0/9 ,Fa0/10,Fa0/11,Fa0/12Fa0/13,Fa0/14,Fa0/15,Fa0/16Fa0/17,Fa0/18,Fa0/19,Fa0/20Fa0/24switchA#Press RETURN to get started!主校路由器配置R2632>en 14Password:R2632#configure terminalEnter configuration commands, one per line. End with CNTL/Z.R2632(config)#show ip interface brief 〃查看路由器的端口InterfaceIP-Address(Pri)OK?Statusserial 4/0no addressYESDOWNserial 4/1no addressYESDOWNFastEthernet 3/0no addressYESDOWNFastEthernet 3/1no addressYESDOWNNull 0no addressYESUPR2632(config)#interface fastEthernet 3/0.30R2632(config-subif)#encapsulation dot1Q 30R2632(config-subif)#ip address 210.100.10.33 255.255.255.224R2632(config-subif)#exitR2632(config)#show ip interface briefInterfaceIP-Address(Pri)OK?Statusserial 4/0no addressYESDOWNserial 4/1no addressYESDOWNFastEthernet 3/0.30210.100.10.33/27YESDOWNFastEthernet 3/0no addressYESDOWNFastEthernet 3/1no addressYESDOWNNull 0no addressYESUPR2632(config)#exitR2632#Configured from console by consoleR2632#conEnter configuration commands, one per line. End with CNTL/Z.R2632(config)#interface serial 4/0R2632(config-if)#ip adR2632(config-if)#ip address 210.100.10.65 255.255.255.224 〃设置交换机 ip 地址和子网掩码R2632(config-if)#no shutdownR2632(config-if)#endR2632#Configured from console by consoleR2632#show ip interface briefInterfaceIP-Address(Pri)OK?Statusserial 4/0210.100.10.65/27YESUPserial 4/1no addressYESDOWNFastEthernet 3/0.30210.100.10.33/27YESUPFastEthernet 3/0no addressYESDOWNFastEthernet 3/1no addressYESDOWNNull 0no addressYESUPR2632#conEnter configuration commands, one per line. End with CNTL/Z.R2632(config)#ip route 210.100.10.96 255.255.255.224 210.100.10.66 // 写入静态路由表R2632(config)#ip route 210.100.10.128 255.255.255.224 210.100.10.66R2632(config)#endR2632#Configured from console by consoleR2632#show ip route 〃对主校路由器配置验证Codes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2* - candidate defaultGateway of last resort is no setC 210.100.10.32/27 is directly connected, FastEthernet 3/0.30C 210.100.10.33/32 is local host.C 210.100.10.64/27 is directly connected, serial 4/0C 210.100.10.65/32 is local host.S 210.100.10.96/27 [1/0] via 210.100.10.66S 210.100.10.128/27 [1/0] via 210.100.10.66R2632#分校的交换机和路由器配置由小组另一成员完成分校交换机配置SwitchA>enable 14Password:Switcha#configure terminal !进入全局配置模式SwitchA(config)#SwitchA(config)#vlan 10SwitchA(config-vlan)#exitSwitchA(config)#vlan 20SwitchA(config-vlan)#exitswitchA(config)#interface range fastEthernet 0/1-10switchA(config-if-range)#switchport access vlan 10SwitchA(config-if)#exitSwitchA(config)#interface range fastethernet 0/11-20SwitchA(config-if-range)#switchaport access vlan 20SwitchA(config-if)#exitSwitchA(config)#interface fastethernet 0/24SwitchA(config-if)#switchaport mode trunkSwitchA(config-if)#endSwitchA#show vlan 〃对switchA的配置进行验证VLAN Name Status Ports1 default active Fa0/23,Fa0/2410 network2 active Fa0/1 ,Fa0/2 ,Fa0/3 ,Fa0/4Fa0/5 ,Fa0/6 ,Fa0。
