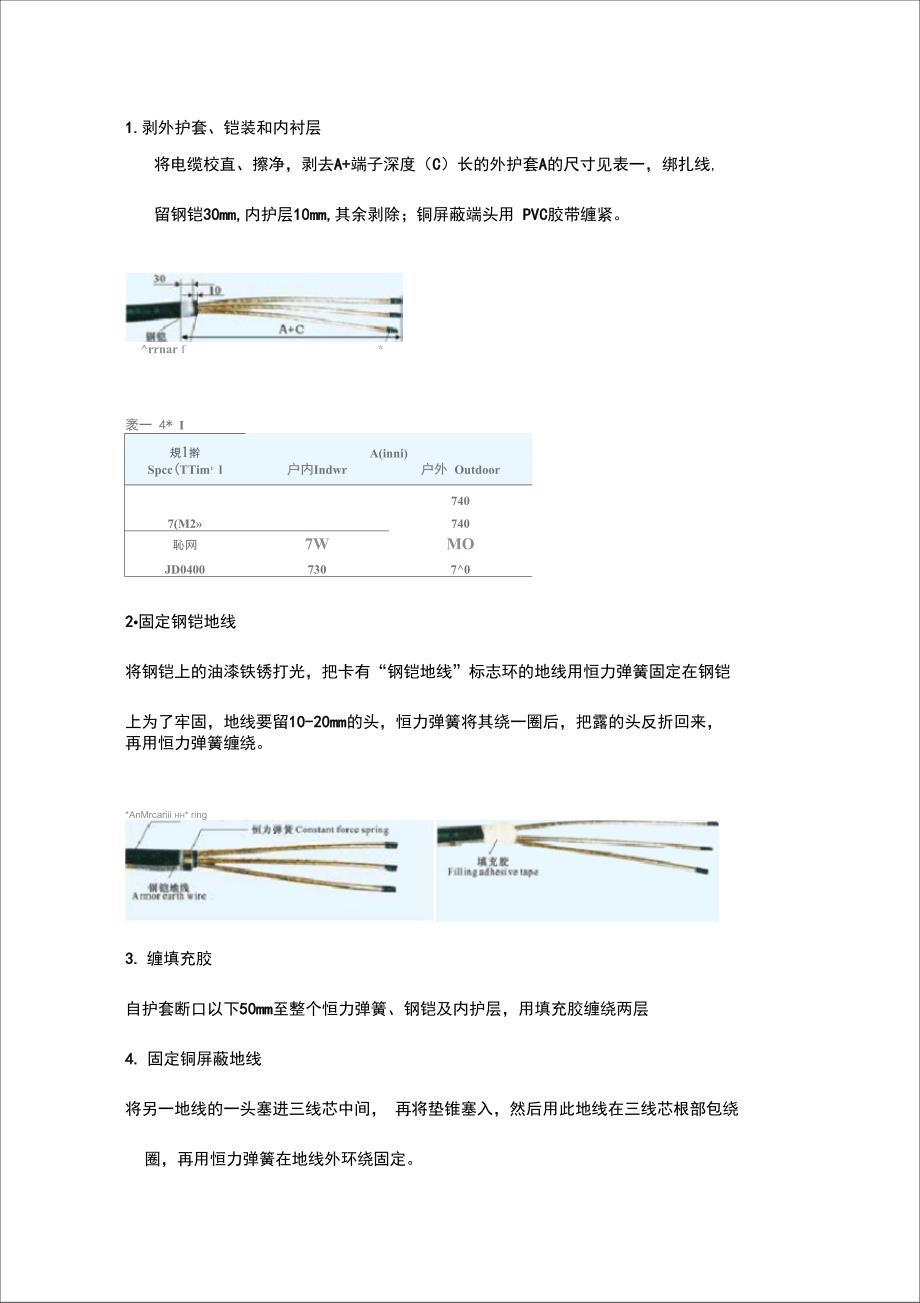

1.剥外护套、铠装和内衬层将电缆校直、擦净，剥去A+端子深度（C）长的外护套A的尺寸见表一，绑扎线,留钢铠30mm,内护层10mm,其余剥除；铜屏蔽端头用 PVC胶带缠紧^rrnar f *袤一 4* I規1擀A(inni)Spcc(TTim：l户内Indwr户外 Outdoor7407(M2»740恥网7WMOJD04007307^02•固定钢铠地线将钢铠上的油漆铁锈打光，把卡有“钢铠地线”标志环的地线用恒力弹簧固定在钢铠上为了牢固，地线要留10-20mm的头，恒力弹簧将其绕一圈后，把露的头反折回来， 再用恒力弹簧缠绕AnMrcariii hh* ring3. 缠填充胶自护套断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层4. 固定铜屏蔽地线将另一地线的一头塞进三线芯中间， 再将垫锥塞入，然后用此地线在三线芯根部包绕圈，再用恒力弹簧在地线外环绕固定5. 缠自粘带 在填充胶及恒力弹簧外缠一层黑色绝缘自粘带■■■6•固定冷缩指套 先将指端的三个小支撑管略微拽出一点（从里面看和指根对齐），再将指套套入尽量下压，逆时针先将大口端塑料条抽出，再抽指端塑料条指套指头往上 200mm之内 缠绕PVC胶带 7•固定冷缩管将冷缩管套至指套根部，逆时针抽出塑料条（抽时于不要攥着未收缩的冷缩管）。
按 表二及解剖图一，先量冷缩管端头到线芯端部的距离 E,如果E小于B+C ;则切除多余的冷缩管（切除时先用胶带环绕固定然后环切，切口不能留刀口，严禁抽向切割）； 如果E大于B+C,则锯除多余的线芯8剥铜屏敝、外半导层参考表一及解剖图一，保留10mm的铜屏蔽，其余剥除，保留15mm外半导层，其余剥除按端子的深度切除各相绝缘将外半导电层及绝缘体末端用刀具倒角， 按原相色缠绕相色条按F的尺寸（从个半导层往下量）或 D的尺寸（也就是终端的长度） 绕安装限位线9绕半导电带参考解剖图二，在铜屏蔽上缠绕半导带（和冷缩管缠平）用砂纸打磨绝缘层表面， 并用清洁纸清洁，清洁时，从线芯端头起，撸到外半导层，切不可来回擦将硅脂涂 芯表面（多涂）齢Mir fiabr tin p解誹蘭• Di«，ec：injFieurtl5dlani.EHiitwLrth|»If 削 Bfl 二 Dis^ECtinE Figure2t ■ H.U ■ I Mllb 巩 I1K illNIQ MA'K III* hlM■口44 山命Li 曲CrppwiiMMiBffrf Vy Iiwt|r K* fllllMUJIllt Mrm llftc M
将终端穿进电缆线芯并和安装限位线对齐，轻轻拉动支撑条，使冷缩终端收缩（如开始收缩时发现终端和限位线错位， 可用手把它纠正过来）；将端子插上并压接12固定密封管用填充胶将端子压接部位的间隙和压痕缠平，从最上一个伞裙至整个填充胶外缠绕一 层密封胶，终端上的密封胶外要缠一层 PVC胶带，否则支撑条和其粘连；将密封管 套在此部位收缩，如密封管与端子间有间隙，可把密封管翻卷过来，在端子上缠一些 密封胶后再把密封管翻卷回来；再翻起指套大端，用密封胶将外护套缠紧，并把地线 夹在胶条中间，防止进水；然后翻回指套，用扎线将套外的地线固定安装完毕此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供 参考，感谢您的配合和支持）。
