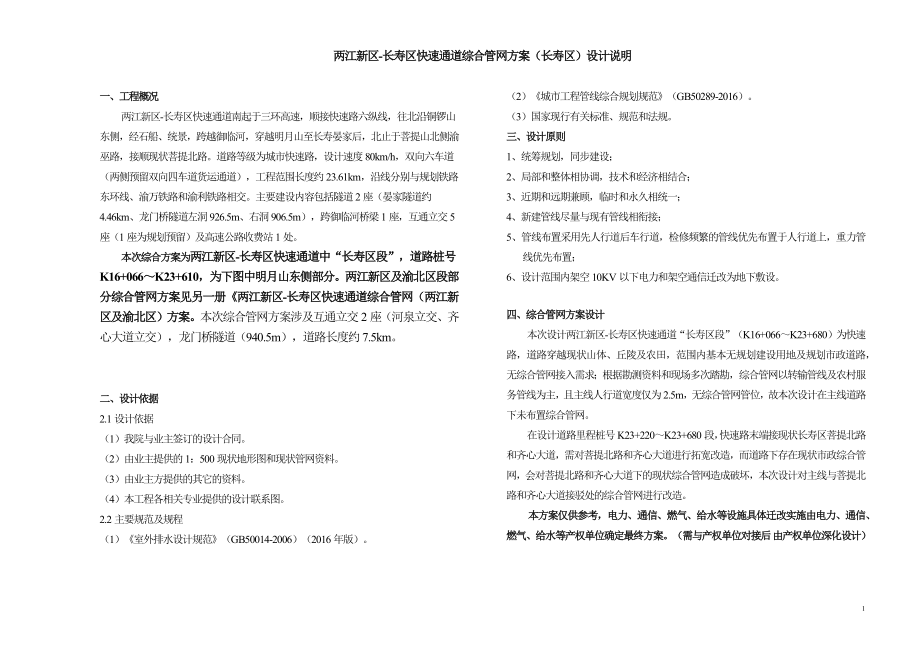

两江新区-长寿区快速通道综合管网方案（长寿区）设计说明7一、工程概况两江新区-长寿区快速通道南起于三环高速，顺接快速路六纵线，往北沿铜锣山东侧，经石船、统景，跨越御临河，穿越明月山至长寿晏家后，北止于菩提山北侧渝巫路，接顺现状菩提北路道路等级为城市快速路，设计速度80km/h，双向六车道（两侧预留双向四车道货运通道），工程范围长度约23.61km，沿线分别与规划铁路东环线、渝万铁路和渝利铁路相交主要建设内容包括隧道2座（晏家隧道约4.46km、龙门桥隧道左洞926.5m、右洞906.5m），跨御临河桥梁1座，互通立交5座（1座为规划预留）及高速公路收费站1处本次综合方案为两江新区-长寿区快速通道中“长寿区段”，道路桩号K16+066～K23+610，为下图中明月山东侧部分两江新区及渝北区段部分综合管网方案见另一册《两江新区-长寿区快速通道综合管网（两江新区及渝北区）方案本次综合管网方案涉及互通立交2座（河泉立交、齐心大道立交），龙门桥隧道（940.5m），道路长度约7.5km二、设计依据2.1设计依据（1）我院与业主签订的设计合同2）由业主提供的1：500现状地形图和现状管网资料3）由业主方提供的其它的资料。
4）本工程各相关专业提供的设计联系图2.2主要规范及规程（1）《室外排水设计规范》（GB50014-2006）（2016年版）2）《城市工程管线综合规划规范》（GB50289-2016）3）国家现行有关标准、规范和法规三、设计原则1、统筹规划，同步建设；2、局部和整体相协调，技术和经济相结合；3、期和远期兼顾，临时和永久相统一；4、新建管线尽量与现有管线相衔接；5、管线布置采用先人行道后车行道，检修频繁的管线优先布置于人行道上，重力管线优先布置；6、设计范围内架空10KV以下电力和架空通信迁改为地下敷设四、综合管网方案设计本次设计两江新区-长寿区快速通道“长寿区段”（K16+066～K23+680）为快速路，道路穿越现状山体、丘陵及农田，范围内基本无规划建设用地及规划市政道路，无综合管网接入需求；根据勘测资料和现场多次踏勘，综合管网以转输管线及农村服务管线为主，且主线人行道宽度仅为2.5m，无综合管网管位，故本次设计在主线道路下未布置综合管网在设计道路里程桩号K23+220～K23+680段，快速路末端接现状长寿区菩提北路和齐心大道，需对菩提北路和齐心大道进行拓宽改造，而道路下存在现状市政综合管网，会对菩提北路和齐心大道下的现状综合管网造成破坏，本次设计对主线与菩提北路和齐心大道接驳处的综合管网进行改造。
本方案仅供参考，电力、通信、燃气、给水等设施具体迁改实施由电力、通信、燃气、给水等产权单位确定最终方案需与产权单位对接后 由产权单位深化设计）管网标准横断面（一）给水管线及现状给水设施（1）现状给水管线本次设计主线K16+660~K16+680范围内存在现状DN200给水管线本次设计主线K22+980~K23+480范围内道路两侧存在现状DN100给水管线本次设计齐心大道立交范围存现状DN110~DN600给水管线2）给水管线迁改设计本次设计为连通被新建道路影响的现状管网，根据相关给水管线现状资料，迁改受影响的给水管道，具体如下：①主线K16+660~K16+680范围处横穿道路原地还建DN200给水管线，与现状给水管线接顺②主线K22+980~K23+480范围沿道路在拓宽后人行道下两侧还建DN100给水管线，与现状给水管线接顺③齐心大道立交内沿齐心大道在K0+000~K0+420范围绿化带内还建DN110~DN600给水管线，与现状给水管线接顺本次设计给水管线只预留通道，具体给水管线设计由产权单位进行二）燃气管线及现状燃气设施（1）现状燃气管线本次设计主线K16+130处存在现状DN529燃气管线。
本次设计主线K16+550~K16+670存在现状DN610燃气管线本次设计主线K18+470~K18+480存在现状DN610燃气管线本次设计主线K18+470~K18+540存在现状DN529燃气管线本次设计主线K22+480～K23+340存在现状DN529燃气管线本次设计主线K23+270存在现状DN559燃气管线齐心大道K0+510处存在现状DN559燃气管线2）燃气管线迁改设计本次设计为连通被新建道路影响的现状管网，根据相关燃气管线现状资料，迁改受影响的燃气管道，具体如下：①主线K16+130处因道路施工开挖影响原地还建DN529燃气管线，与现状燃气管线接顺②主线K16+550~K16+670段因道路边坡影响原地还建DN610燃气管线，与现状燃气管线接顺③主线K18+470~K18+480段因道路施工开挖影响原地还建DN610燃气管线，与现状燃气管线接顺④主线K18+470~K18+540段因道路施工开挖影响原地还建DN529燃气管线，与现状燃气管线接顺⑤主线K22+480～K23+340段受桥墩位置及边坡影响，沿填方区域边坡还建DN529燃气管线，与现状燃气管线接顺⑥主线K23+270处因道路施工开挖影响原地还建DN559燃气管线，与现状燃气管线接顺。
⑦齐心大道K0+510处因道路施工开挖影响，原地还建DN559燃气管线，与现状燃气管线接顺燃气管线采用无缝钢管，管线做防腐处理，管线穿越车行道处设置防护套管本次设计燃气管线只预留通道，具体燃气管线设计由产权单位进行三）通讯管线及现状通讯设施（1）现状通讯管线本次设计道路沿线存在若干架空通信管线本次设计主线K22+980~K23+460南侧存在现状通信管线2）通信管线迁改设计本次设计为连通被新建道路影响的现状管网，根据相关通信管线现状资料，迁改受影响的埋地及架空通信管线，具体如下：1）埋地管线①主线K22+980~K23+460南侧因道路拓宽改造影响，于南侧拓宽后人行道下还建K9通信管线，与现状通信管线接顺2）架空管线①主线K16+520~K17+630段架空K1通信管线，K16+520~K17+080段沿道路边坡架空还建，在K17+080处避让道路下地，埋地敷设还建，K17+080~K17+630段沿道路边坡架空还建，在K17+630处与道路外侧现状架空通信管线接顺②主线K17+970~K18+000段K1架空通信管线，在K17+990处避让道路下地，埋地敷设还建，穿越道路后架空还建，与道路外侧现状架空通信管线接顺。
③河泉立交范围内存在数条架空通信管线，因道路施工影响需废除，就架空还建，与道路外侧现状架空通信管线接顺④主线K19+170~K19+270段架空通信管线，因避让新建桥梁，就架空还建，与道路外侧现状架空通信管线接顺⑤主线K23+280~K23+320段架空通信管线，在K23+300处避让道路下地，埋地敷设还建，穿越道路后架空还建，与道路外侧现状架空通信管线接顺⑥齐心大道立交范围内存在数条架空通信管线，因避让立交需废除，沿道路边坡架空还建，与道路外侧现状架空通信管线接顺为了使管线中的积水能流入人孔而便于清除，管线坡度一般应为0.3%~0.4%，最小不宜低于0.25%人孔内两边管线的相对管孔高程应尽量接一致，一般情况下，相对位置的管孔高差不应大于0.5米通信井内设置Ф75PVC塑料管，就排放四）电力管线及现状电力设施（1）现状电力管线本次设计道路沿线存在若干架空电力管线2）电力管线迁改设计①主线K18+190处架空电力管线，避让道路下地，还建至综合管网过街通道，与道路外侧现状架空电力管线接顺②主线K18+380~K18+670段架空电力管线，在K18+400处避让道路下地，埋地敷设还建，K18+400~K18+670段沿道路边坡架空还建，与道路外侧现状架空电力管线接顺。
③主线K18+610~K18+830段架空电力管线，K18+660处避让道路下地，埋地敷设还建，K18+660~K18+830段沿道路边坡架空还建，与道路外侧现状架空电力管线接顺④河泉立交范围内架空电力管线，沿道路边坡架空还建，西南侧与还建架空电力管线接顺，东北侧与道路外侧现状架空电力管线接顺⑤人和寨立交范围内存在三处架空电力管线，因修建立交影响，原地架空还建，与道路外侧现状架空电力管线接顺⑥主线K22+430~K22+670段架空电力管线，在K22+480处避让道路下地，埋地敷设还建，在K22+480~K22+670段沿道路边坡架空还建，与道路外侧现状架空电力管线接顺⑦主线K23+360~K23+610段架空电力管线，在K23+420和K23+600处避让道路下地，埋地敷设还建，其余部分沿道路边坡和立交内绿化架空还建，与道路外侧现状架空电力管线接顺⑧齐心大道K1+720~K2+240段架空电力管线，沿道路边坡埋地敷设还建，与道路外侧现状架空电力管线接顺⑨齐心大道K2+200~K2+320段处架空电力管线，避让道路下地，还建至综合管网过街通道，与道路外侧现状架空电力管线接顺沿电力排管单向敷设-50X5热镀锌扁钢，全线接地扁钢均需可靠焊接连通，接地扁钢在首端、末端和每100m设置重复接地极，重复接地极采用两根L50X5X2500热镀锌角钢为敷设一组，全线接地扁钢采用Φ12热镀锌圆钢与重复接地极热镀锌角钢连接，要求接地电阻不大于10欧姆。
接地极设置于靠地块侧，安装施工做法详《接地装置安装》03D501-4相关内容要求电力工作井均按照国标图集07SD101-8进行施工，工作井的净高不宜小于1.9m3)35kV及以上的高压铁塔及架空线与道路的关系1）与35kV及以上的高压铁塔及架空线的关系与本次设计范围内35kV及以上的高压线路有500kV长石二线、500kV长石一线，220kV长庄东线；220kV长维西线、220kV长维东线、220kV长恩西线、220kV长恩东线、110kV花国西线、110kV花国东线、110kV奕西线500kV长石二线、500KV长石一线分别在主线K15+890、主线K16+280.612处横跨道路220kV长维西线、220kV长维东线分别在主线K15+980及主线K16+192.245处横跨道路220KV长恩西线、220KV长恩东线由南向北分别跨越晏家联络道（晏家联络道K0+220附）及主线（K21附）220kV长庄东线在主线K16+375.979处跨越道路110kV花国西线、110kV花国东线在主线K16+410处横跨道路，沿主线行至主线K18+630附处跨越主线，并沿西北方向跨越晏家联络道110KV奕西线在主线K21+430处跨越道路。
另有一处110kV（无线路名称）线在晏家联络道K0+200处跨越经开区隧道110kV及以上高压走廊分布范围2）道路与各电力线路之间的关系详下表：序号电压等级(kV)位置名称线高（m）道路设计标高（m）高压线离路面最小垂直距离（m）杆塔外缘至路基边缘最小水距离（m）备注1500主线K15+890500KV长石二线417.55331.05886.49219.89横跨晏家隧道2主线K16+280.612500KV长石一线393.05328.70964.34136.223220主线K15+980220KV长维西线383.54330.61252.92。
