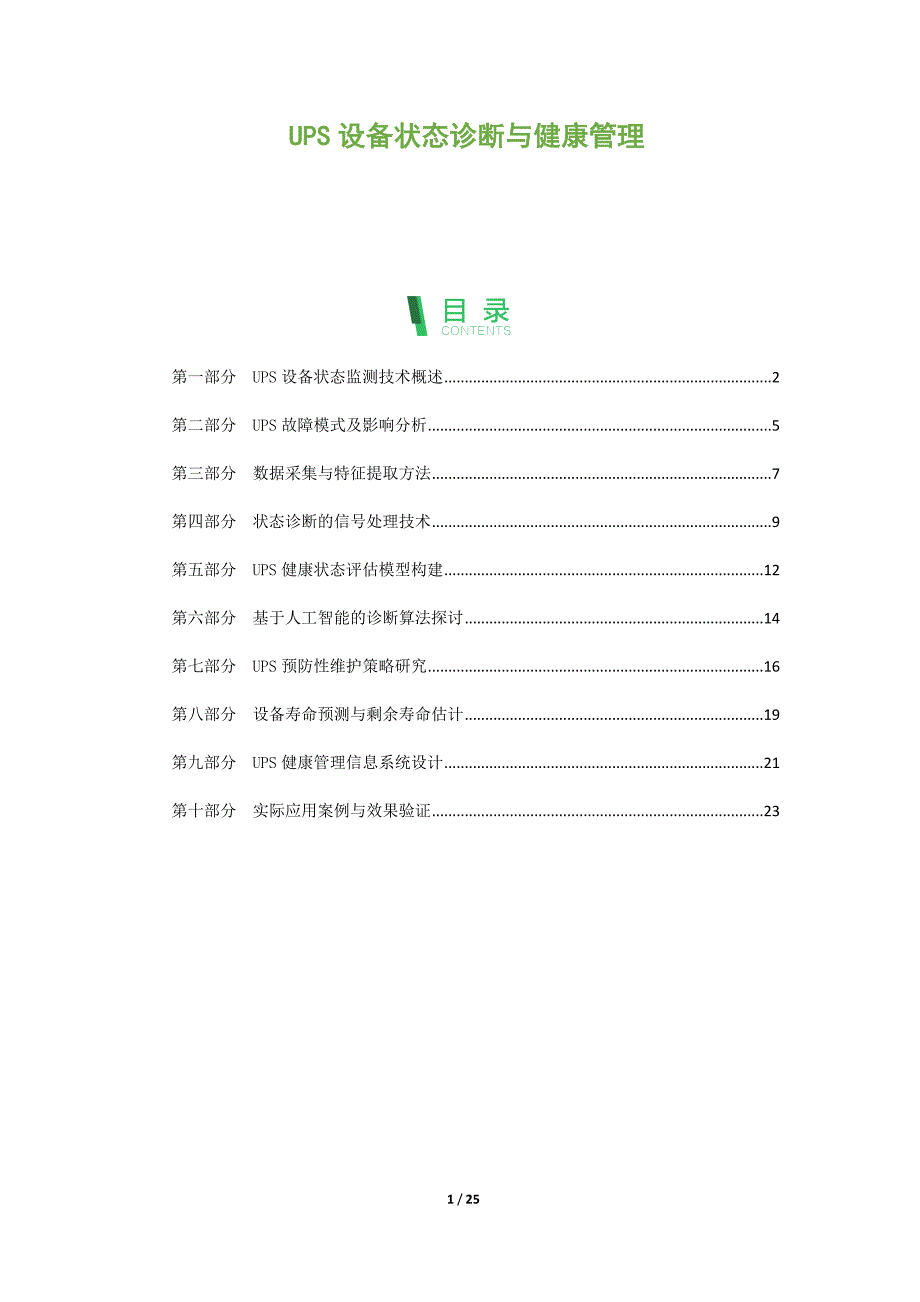

UPS设备状态诊断与健康管理 第一部分 UPS设备状态监测技术概述 2第二部分 UPS故障模式及影响分析 5第三部分 数据采集与特征提取方法 7第四部分 状态诊断的信号处理技术 9第五部分 UPS健康状态评估模型构建 12第六部分 基于人工智能的诊断算法探讨 14第七部分 UPS预防性维护策略研究 16第八部分 设备寿命预测与剩余寿命估计 19第九部分 UPS健康管理信息系统设计 21第十部分 实际应用案例与效果验证 23第一部分 UPS设备状态监测技术概述UPS（Uninterruptible Power Supply，不间断电源）设备是电力保障系统中的重要组成部分，其主要功能是在市电异常时为负载设备提供稳定且不间断的电力供应为了确保UPS设备的高效运行和延长使用寿命，状态监测技术成为了运维人员进行预防性维护和故障预测的关键手段本文将对UPS设备状态监测技术进行全面概述一、基本概念与目标UPS设备状态监测技术是指通过实时采集、分析并处理UPS设备的各种工作参数，如电压、电流、频率、温度、湿度、电池容量、内部组件状态等，以评估UPS设备的整体运行状况及潜在故障风险。
该技术的目标在于早期发现设备异常情况，准确判断故障原因，并采取相应措施，从而避免突发性停机事件，提高电力系统的可用性和可靠性二、监测技术分类与应用1. 电气参数监测：UPS设备的主要电气参数包括输入电压、输出电压、输出电流、频率等通过对这些参数的持续监测，可以发现输入电源质量、逆变器工作效率、负荷变化等情况，及时预警过压、欠压、过流等问题，确保供电质量 - 电压/电流传感器：采用高精度传感器实时测量输入、输出电压与电流，并将数据传送到监控中心 - 频率检测模块：实时监测电网频率波动，以便在电网频率异常时及时切换到备用电源2. 功率因数与谐波监测：由于UPS设备通常接入非线性负载，会导致功率因数降低和产生谐波干扰监测这些参数有助于优化UPS配置和减少对电网的影响3. 温度与湿度监测：UPS设备内部发热部件较多，如电池组、电子元件等通过布置热电偶、温度传感器和湿度传感器等设备，可对关键部位的温湿度进行实时监测，确保设备正常散热并防止因湿度过大导致的腐蚀问题4. 电池状态监测：电池是UPS系统的重要组成部分，其性能直接影响到整个系统的可靠性通过电池电压、内阻、充放电电流等参数的监测，可以对电池健康状况进行评估，并提前预测电池寿命终结，避免因电池失效引发的故障。
5. 内部组件状态监测：针对UPS设备中的关键部件如逆变器、静态开关、滤波器等，可通过安装各种监测模块来实现对其工作状态的实时监控，如电压、电流波形分析，噪声检测等三、监测数据处理与分析方法采集到的大量UPS设备状态数据需要经过处理和分析，才能转化为有效的故障预警和决策支持信息常用的数据处理与分析方法有：- 时间序列分析：基于历史监测数据，通过时间序列模型预测未来趋势，识别异常行为 - 统计分析：运用统计学原理，例如均值、方差、相关系数等指标，对监测数据进行描述性统计分析，寻找异常模式 - 机器学习与人工智能算法：近年来，深度学习、神经网络等先进算法被广泛应用于UPS设备状态监测领域，能够自动挖掘数据间的内在规律，实现更精准的故障预测综上所述，UPS设备状态监测技术是现代电力保障体系中不可或缺的一环，它涵盖了多个维度和层面的监测内容，借助先进的传感器技术和数据分析方法，实现了对UPS设备运行状态的全方位、多层次、实时的智能监测，为设备健康管理提供了坚实的技术支撑第二部分 UPS故障模式及影响分析UPS（Uninterruptible Power Supply），即不间断电源系统，是保障电力供应连续性和稳定性的关键设备。
其故障模式及影响分析是设备状态诊断与健康管理的重要组成部分，旨在通过深入理解和识别UPS可能出现的各种异常行为及其后果，以便提前预警、预防或及时处理故障，确保系统的高效可靠运行一、UPS常见故障模式1. 电池故障：电池作为UPS的核心部件之一，其寿命和性能直接影响UPS的备用供电能力常见的电池故障模式包括电池老化导致的容量下降、电池内部短路、充电不足或过充引发的热失控等2. 功率转换模块故障：UPS通常由整流器、逆变器和静态旁路开关等组成，这些部分可能出现的故障模式包括：整流器输入滤波器失效导致输入电压畸变；逆变器输出不稳定或切换失败；静态旁路开关未能正常切换等3. 控制电路故障：控制电路负责监测UPS各部分工作状态并进行决策控制，如通讯中断、控制器软件错误、硬件元器件损坏等都可能导致控制失常4. 冷却系统故障：UPS设备在运行过程中会产生热量，冷却系统的故障如散热风扇停转、冷却液循环不畅、散热片堵塞等问题，可能使得设备内部温度升高，从而影响设备的正常运行甚至导致设备过热保护跳闸二、UPS故障对系统的影响分析1. 电池故障影响：当主电源发生断电时，如果电池无法正常放电，会导致负载设备瞬间失去电力供应，造成业务中断、数据丢失等严重后果。
此外，电池故障还可能导致UPS内部电压波动增大，进而影响逆变器输出质量2. 功率转换模块故障影响：转换模块故障将直接导致UPS输出电压或频率异常，不仅可能损害受电设备，也可能引发整个电力系统的连锁反应，如电网谐振、电压暂降/突升等3. 控制电路故障影响：控制电路故障可能导致UPS无法准确判断和响应内外部条件变化，例如在市电异常情况下未能及时启动电池供电或切换至静态旁路，或者在正常条件下误触发报警或关机动作，给用户带来不便甚至损失4. 冷却系统故障影响：长期高温运行会加速UPS内部电子元器件的老化速度，降低设备可靠性，并可能导致热失控等严重事故的发生，对人员安全和设备寿命构成威胁综上所述，对UPS设备的故障模式及其影响进行科学有效的分析，对于制定合理的预防性维护策略、提高设备可用性和稳定性具有重要意义因此，在实际运维工作中，应结合历史故障数据、设备运行参数以及设备制造商提供的故障树分析方法等手段，开展精细化的UPS故障预测和健康管理，确保设备健康、稳定地运行第三部分 数据采集与特征提取方法在UPS（Uninterruptible Power Supply，不间断电源）设备的状态诊断与健康管理中，数据采集与特征提取是至关重要的步骤。
这些过程为准确评估设备性能、预测潜在故障及实施预防性维护提供了科学依据首先，数据采集是整个状态监测的基础对于UPS系统而言，其运行数据包括但不限于以下几类：1. 电气参数：如输入电压、输出电压、电流、频率、功率因素、电池电压和充放电电流等通过内置或外置的数据采集模块实时监测并记录这些关键参数，确保获取到全面、连续、精准的数据流2. 热管理参数：包括UPS内部各部件的温度、风扇转速等这些数据有助于评估设备散热性能，预防过热引发的故障3. 设备状态信息：例如工作模式切换记录、异常事件日志、故障报警信息等它们反映了UPS在不同工况下的行为表现和潜在问题4. 机械参数：对于含有旋转部件（如冷却风扇、马达等）的UPS，还需要采集相关机械振动、噪声等信号，以便于分析设备内部机械结构健康状况完成原始数据的采集后，接下来便是特征提取阶段特征提取是指从大量原始数据中筛选出具有诊断价值的关键信息，这通常包括以下几个方面：1. 基于统计学的方法：通过对历史数据进行统计分析，如均值、方差、峰峰值、峭度等描述性统计量，以及时间序列分析中的趋势、周期性、自相关性等特征，可以揭示UPS设备的正常运行模式和异常变化趋势。
2. 频域分析：将时域信号转换为频域信号，如使用傅里叶变换、小波变换等方法，以揭示设备内部动力学特性和潜在的局部故障特征例如，在UPS电池检测中，电池老化导致内阻增加，可通过交流注入法测量电池的阻抗谱，并分析其中的谐波分量来识别故障程度3. 模式识别与机器学习算法：利用聚类、分类、回归等机器学习技术对特征向量进行建模与分析例如，基于支持向量机（SVM）、神经网络（NN）、随机森林（RF）等模型，可以从多种特征中找出能够有效区分设备正常与异常状态的特征组合，进而实现故障预警和早期诊断综上所述，针对UPS设备状态诊断与健康管理，数据采集与特征提取是相互依赖、相辅相成的过程通过对设备运行过程中产生的多源异构数据进行全面而深入地挖掘与分析，才能有效地评估设备健康状态、预测故障风险，从而为保障电力系统的稳定运行提供强有力的技术支撑第四部分 状态诊断的信号处理技术《UPS设备状态诊断与健康管理：信号处理技术的应用》在现代电力系统中，不间断电源（UPS）作为关键的电力保障设备，其运行状态的稳定性和可靠性对于确保业务连续性至关重要为了实现对UPS设备的状态监测与健康管理工作，信号处理技术扮演了核心角色。
本文将重点阐述在UPS设备状态诊断过程中，信号处理技术的应用及其重要性一、信号采集与预处理信号处理的第一步是对UPS设备运行过程中的各类信号进行有效采集这些信号可能包括电流、电压、频率、温度、噪声等多种物理量，它们通过传感器实时捕获并转化为数字化信号随后，对原始信号进行预处理是必不可少的步骤，这通常包括滤波（如低通、高通、带通滤波器）、去噪（如小波去噪、Wiener滤波）、平滑（如移动平均法）、同步（如多通道信号的时间校准）等操作，以去除干扰并提取出反映设备状态的关键特征信息二、特征提取与故障识别经过预处理后的信号，需要进一步通过特征提取技术来挖掘其蕴含的故障模式及早期预警信息常见的特征提取方法有时间域分析（如峰值、均值、方差等统计参数）、频谱分析（如傅立叶变换、短时傅立叶变换、小波变换等）、非线性动力学分析（如Lyapunov指数、分形维数、熵等）等通过对特征向量的分析与比较，可以有效地识别UPS设备潜在的异常行为和故障类型，并为后续的故障诊断和预测提供依据三、故障诊断算法在信号处理的基础上，多种故障诊断算法得以应用于UPS设备状态诊断中例如：1. 统计建模与诊断：基于正常运行数据构建统计模型（如概率密度函数、主成分分析），并与实际监测数据进行对比分析，从而判断设备是否偏离正常工作区间，以及可能存在的故障类别。
2. 机器学习与深度学习：利用神经网络、支持向量机、决策树等算法训练分类或回归模型，自动从大量的历史故障案例与正常运行样本中学习到特征与故障之间的关系，进而实现对未知故障状态的有效识别和预报3. 模态分析与故障隔离：通过对UPS设备不同子系统的振动、声发射等信号进行模态分解（如希尔伯特-黄变换、经验模态分解等），可识别出各部件特有的振动特征，从而实现对故障源的精确定位和隔离四、健康管理策略优化结合上述信号处理技术所获得的设备状态信息，可以制定有针对性的UPS设备健康管理策略例如：- 基于故障预测结果进行预防性维护计划的制定，提前更换可能存在风险的零部件，避免突发性停机事件的发生 根据设备状态变化趋势动态调整维护周期和保养措施，实现精细化运维管理，提高设备可用性和寿命 结合物联网与云计算技术，实现远程监控与数据分析，对多台设备进行集中管理，进一步提升整体电力系统的可靠性和经济性综上所述，在UPS设备状态诊断与健康管理过程中，信号处理技术发挥了至关重要的作用，它不仅能帮助我们准确地捕捉到设备的实时运行状态，还能有效地识别和预测潜在故障，为保障电力系统的稳定运行提供了强有力。
