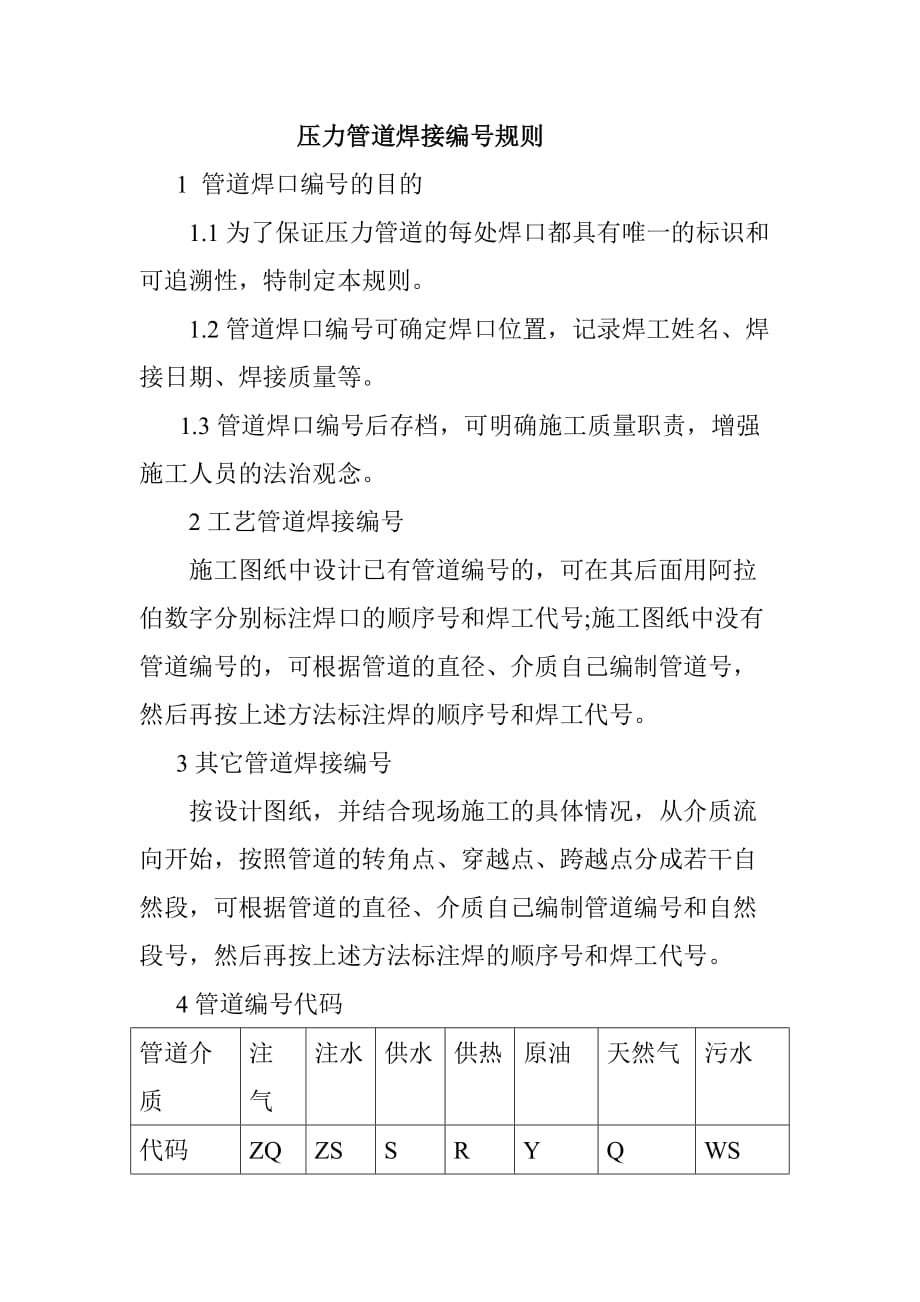

压力管道焊接编号规则1 管道焊口编号的目的 1.1为了保证压力管道的每处焊口都具有唯一的标识和可追溯性，特制定本规则 1.2管道焊口编号可确定焊口位置，记录焊工姓名、焊接日期、焊接质量等 1.3管道焊口编号后存档，可明确施工质量职责，增强施工人员的法治观念 2工艺管道焊接编号 施工图纸中设计已有管道编号的，可在其后面用阿拉伯数字分别标注焊口的顺序号和焊工代号;施工图纸中没有管道编号的，可根据管道的直径、介质自己编制管道号，然后再按上述方法标注焊的顺序号和焊工代号3其它管道焊接编号 按设计图纸，并结合现场施工的具体情况，从介质流向开始，按照管道的转角点、穿越点、跨越点分成若干自然段，可根据管道的直径、介质自己编制管道编号和自然段号，然后再按上述方法标注焊的顺序号和焊工代号4管道编号代码管道介质注气注水供水供热原油天然气污水代码ZQZSSRYQWS5管道编号代码示例XXXX-XX-XX-XX 焊工代号管道焊口编号管道分段号管道编号示例1某井站由76X4原油管道第3段第4道焊□,焊工张师傅(焊工号H5)，和89X4原油管道第2段第9道焊□，焊工李师傅(焊工号H22)，其编号如下，Y76-3-4-H5; Y89-2-9-H55 例2某井站由76X4 原油管道第3段第4道焊口，焊工张师傅(焊工号H5)，如果只有一条管道施工，编号可简化如下形式: Y-3-4-H5。
6 管道单线图 简单的管道单线图可画成平面图，复杂的可画在斜二等轴侧图，管道编号应清楚地标记在管道单线图中，图中用表格的形式记录焊接工艺质量，在图的右下方应设标题栏，其格式可参照设计院的图纸的样式，内容分别为工程名称、管道坐标或相对方位、编制人、审核人、日期等如果盖竣工图章，可在其中填写编制人、审核人、日期等7 表格样式焊口编号焊工姓名焊工代号固定口活动口无损检测备注Y76-3-4张师傅H5√RTY89-2-9李师傅H22√RT热处理备注：1、可对无损检测的情况进行说明，如果返修可记录在其中; 2、如果2个人共同焊接，可注明认证焊撰第儿层焊道 3、或者记录其它需要说明的技术质量内容，如气温、日期等。
