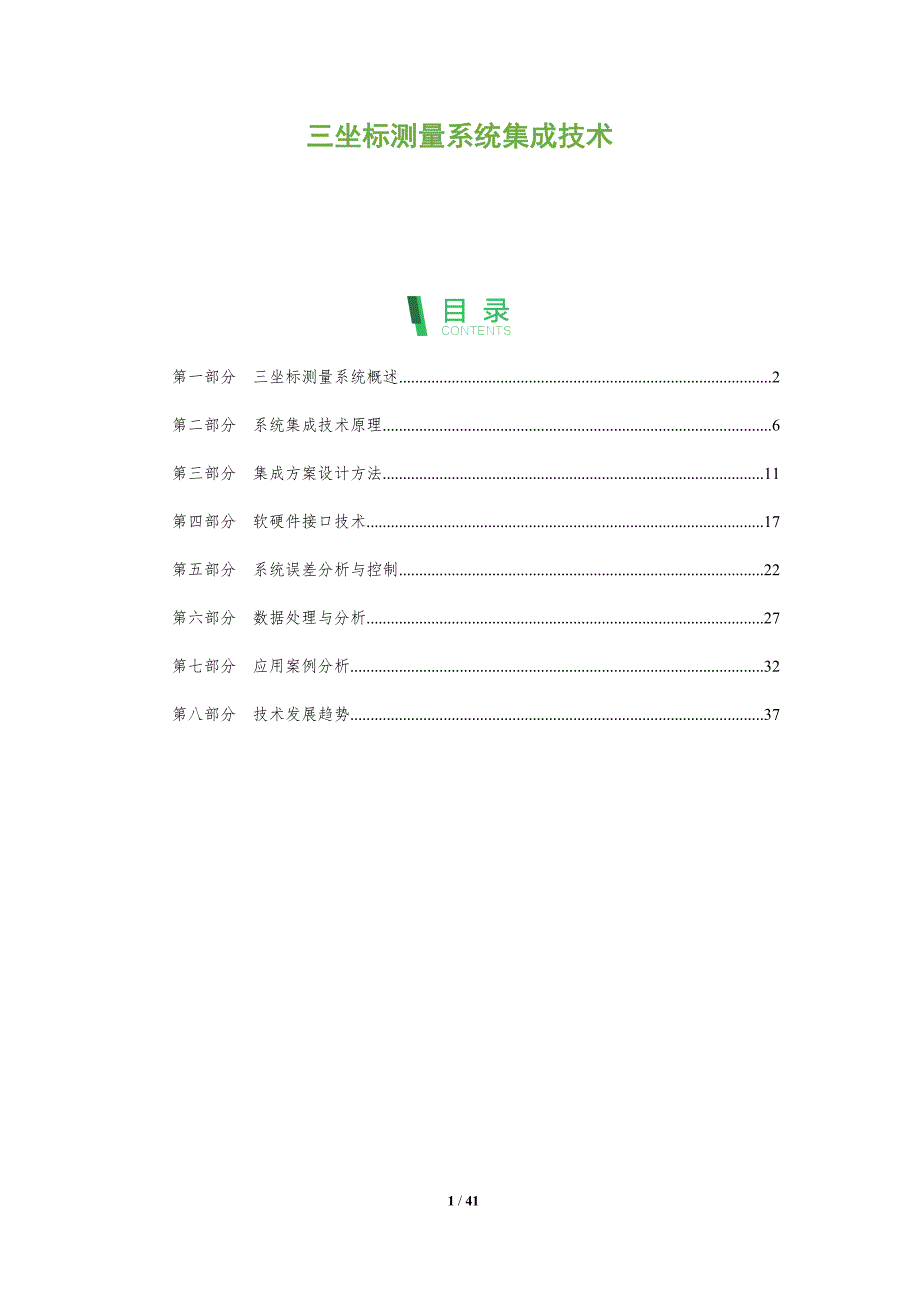

三坐标测量系统集成技术 第一部分 三坐标测量系统概述 2第二部分 系统集成技术原理 6第三部分 集成方案设计方法 11第四部分 软硬件接口技术 17第五部分 系统误差分析与控制 22第六部分 数据处理与分析 27第七部分 应用案例分析 32第八部分 技术发展趋势 37第一部分 三坐标测量系统概述关键词关键要点三坐标测量系统的基本构成1. 三坐标测量系统（CMM）由测量机本体、测量软件和测量头组成，其中测量机本体是系统的核心，用于精确控制测量头的移动2. 测量软件负责数据处理和分析，能够实现复杂形状和尺寸的测量任务3. 测量头是直接接触被测物体的部件，其精度和适应性直接影响到测量结果的准确性三坐标测量系统的测量原理1. 三坐标测量系统基于坐标测量原理，通过三个互相垂直的坐标轴（X、Y、Z）来描述被测物体的位置和形状2. 利用光学、激光、机械等不同技术实现距离的精确测量，结合数据处理算法获得高精度测量结果3. 系统可进行单点测量、轮廓测量、空间曲线测量等多种测量方式，满足不同测量需求三坐标测量系统的精度与误差1. 精度是三坐标测量系统的重要性能指标，通常用测量不确定度来表示，包括系统误差和随机误差。
2. 影响精度的因素包括测量机的机械结构、测量头的精度、测量软件的算法等3. 通过校准和优化，可以有效减少误差，提高测量精度三坐标测量系统的应用领域1. 三坐标测量系统广泛应用于航空航天、汽车制造、精密机械、电子等行业，用于产品质量控制和过程监控2. 在航空航天领域，CMM用于飞机零部件的精确测量，确保飞行安全；在汽车制造中，用于发动机、车身等关键部件的测量3. 随着工业4.0的发展，三坐标测量系统在智能制造中的应用日益广泛，成为提高生产效率和产品质量的重要工具三坐标测量系统的发展趋势1. 随着人工智能和大数据技术的应用，三坐标测量系统正向智能化、自动化方向发展2. 高速、高精度、高稳定性成为新一代CMM的重要特点，以满足高速生产线的需求3. 软件功能不断完善，实现与工业4.0、物联网等技术的深度融合三坐标测量系统的前沿技术1. 光学测量技术不断突破，如激光三角测量、干涉测量等，提高了测量精度和速度2. 机器人技术与三坐标测量系统的结合，实现了自动化测量，提高了生产效率3. 虚拟现实（VR）和增强现实（AR）技术的应用，为三坐标测量系统提供了新的交互方式，提升了用户体验三坐标测量系统（Coordinate Measuring Machine，简称CMM）是现代工业生产中不可或缺的测量设备，广泛应用于航空航天、汽车制造、模具制造、电子等领域。
随着工业制造技术的不断进步，对CMM的集成技术提出了更高的要求本文将概述三坐标测量系统，包括其基本原理、组成结构、应用领域及发展趋势一、基本原理三坐标测量系统是基于坐标测量原理的测量设备它通过测量物体在三维空间中的位置坐标，实现对物体尺寸、形状、位置等参数的精确测量基本原理如下：1. 测量基准：CMM以一个固定的坐标系作为测量基准，该坐标系由X、Y、Z三个相互垂直的坐标轴构成2. 测量头：CMM的测量头是测量系统的核心部件，它负责测量物体表面的点、线、面等几何要素测量头通常采用接触式测量和光学测量两种方式3. 测量数据处理：CMM通过测量头获取的测量数据，经过数据处理软件进行分析、处理，最终得到物体尺寸、形状等参数二、组成结构三坐标测量系统主要由以下几部分组成：1. 测量机架：测量机架是CMM的基础，它为测量系统提供稳定的支撑2. 测量头：测量头负责获取物体表面的点、线、面等几何要素3. 控制系统：控制系统是CMM的大脑，它负责控制测量机的运动、数据处理和结果输出4. 测量软件：测量软件是CMM的核心，它负责实现测量过程、数据处理和结果分析5. 辅助设备：辅助设备包括夹具、支撑件、测量工具等，它们用于提高测量精度和效率。
三、应用领域三坐标测量系统在各个领域都有广泛的应用，主要包括：1. 航空航天：CMM在航空航天领域用于飞机、发动机、导弹等部件的尺寸、形状和位置测量2. 汽车制造：CMM在汽车制造领域用于发动机、车身、零部件等尺寸、形状和位置测量3. 模具制造：CMM在模具制造领域用于模具型腔、型芯等尺寸、形状和位置测量4. 电子行业：CMM在电子行业用于电路板、半导体器件等尺寸、形状和位置测量5. 其他领域：CMM还广泛应用于机械制造、生物医学、地质勘探等行业四、发展趋势随着工业制造技术的不断发展，三坐标测量系统呈现出以下发展趋势：1. 高精度：为了满足更高精度的测量需求，CMM的测量精度将不断提高2. 高速度：为了提高生产效率，CMM的测量速度将不断加快3. 智能化：CMM将逐步实现自动化、智能化，提高测量效率和准确性4. 网络化：CMM将实现网络化，实现远程测量、数据共享等功能5. 绿色环保：CMM将注重环保，降低能耗和污染总之，三坐标测量系统在工业生产中发挥着重要作用，其集成技术不断发展，为我国制造业提供了有力支持未来，CMM将继续朝着高精度、高速度、智能化、网络化、绿色环保等方向发展，为我国制造业的转型升级提供有力保障。
第二部分 系统集成技术原理关键词关键要点集成平台选择与优化1. 集成平台应具备高稳定性、高扩展性和良好的兼容性，以适应不同测量设备的数据接口和通信协议2. 考虑集成平台的实时数据处理能力，确保三坐标测量系统在高速数据传输下的性能稳定3. 集成平台应支持多语言操作界面，以适应不同地区和语言环境下的用户需求数据接口与通信协议1. 数据接口应支持多种通信方式，如USB、以太网、串口等，以满足不同设备的接入需求2. 通信协议应遵循国际标准，如TCP/IP、OPC UA等，确保数据传输的可靠性和安全性3. 数据接口和通信协议应具备良好的自适应性，以适应未来可能出现的通信标准变化测量数据管理与分析1. 集成系统应具备强大的数据管理功能，包括数据的存储、检索、备份和恢复2. 数据分析工具应支持多种数据处理方法，如统计分析、趋势分析等，以辅助用户进行数据解读3. 集成系统应能实时监控测量数据，及时发现并处理异常情况，保障测量精度系统校准与精度控制1. 集成系统应具备自动校准功能，通过内置传感器和算法自动校正测量误差2. 系统校准应支持多种校准方法，如标准件校准、软件校准等，以满足不同应用场景的需求3. 校准过程应具备高精度和重复性，确保测量数据的可靠性。
软件兼容性与系统兼容性1. 集成系统软件应与主流CAD/CAM软件兼容，实现数据无缝对接2. 系统应具备良好的跨平台性，支持Windows、Linux等多种操作系统3. 软件和系统兼容性应不断优化，以适应未来软件和硬件技术的发展系统集成与测试1. 集成过程应严格按照设计规范进行，确保各组件之间的高效协同工作2. 系统集成完成后，应进行全面的测试，包括功能测试、性能测试和稳定性测试3. 测试结果应详细记录，以便于问题追踪和系统改进系统集成安全性与数据保护1. 集成系统应具备完善的安全机制，如用户权限管理、数据加密等，防止未授权访问和数据泄露2. 数据传输和存储应遵循国家相关数据安全规定，确保信息安全3. 系统应具备应急响应机制，及时应对可能的安全威胁三坐标测量系统集成技术是现代制造业中一种重要的精密测量技术，它通过集成多种测量手段和数据处理技术，实现对工件的精确测量本文将简要介绍三坐标测量系统集成技术的原理，主要包括以下几个方面一、系统组成三坐标测量系统集成技术主要由以下几部分组成：1. 测量主机：包括测头、机械臂、运动控制系统等，负责对工件进行精确测量2. 测量软件：负责数据采集、处理、分析、输出等，实现测量数据的智能化处理。
3. 辅助设备：如校准装置、夹具、测量平台等，用于提高测量精度和效率4. 数据接口：实现测量主机与外部设备（如计算机、打印机等）之间的数据传输二、测量原理1. 三维空间测量：三坐标测量系统利用测头在三维空间内移动，实现对工件各个方向的测量测量主机通过运动控制系统，使测头在工件表面进行扫描，获取表面点的空间坐标2. 测量数据采集：测量主机将采集到的表面点坐标数据传输至测量软件，进行数据处理和分析3. 数据处理与分析：测量软件对采集到的数据进行处理，包括坐标转换、误差校正、数据拟合等，以获取工件的实际尺寸、形状和位置等信息4. 测量结果输出：测量软件将处理后的数据输出至计算机或其他设备，以图形、表格等形式展示三、系统集成技术原理1. 数据采集与传输：测量主机与测量软件之间通过数据接口进行数据传输，实现测量数据的实时采集和传输2. 数据处理与算法：测量软件采用先进的算法对测量数据进行处理，如最小二乘法、迭代逼近法等，以提高测量精度3. 误差校正与补偿：针对测量过程中的系统误差和随机误差，测量软件通过误差校正和补偿技术，确保测量结果的准确性4. 软件模块化设计：测量软件采用模块化设计，便于扩展和升级。
各个模块之间相互独立，可方便地进行更换和替换5. 用户界面与交互：测量软件提供友好的用户界面，方便用户进行操作同时，软件支持多种交互方式，如图形化界面、命令行等6. 网络化与智能化：随着物联网和人工智能技术的发展，三坐标测量系统集成技术逐渐向网络化、智能化方向发展通过引入网络通信技术和人工智能算法，实现远程测量、智能诊断、故障预测等功能四、系统应用与优势1. 应用领域：三坐标测量系统集成技术广泛应用于航空航天、汽车制造、精密仪器、电子电器等行业，为产品质量控制提供有力保障2. 优势特点：与传统的测量方法相比，三坐标测量系统集成技术具有以下优势：（1）高精度：测量精度可达微米级，满足高精度测量需求2）高效性：自动化程度高，可快速完成测量任务3）灵活性：可适应各种复杂工件的测量4）智能化：可实现远程测量、智能诊断等功能总之，三坐标测量系统集成技术在现代制造业中具有重要作用随着技术的不断发展，其应用领域和优势将得到进一步拓展第三部分 集成方案设计方法关键词关键要点集成方案设计原则1. 遵循标准化原则：在集成方案设计中，应优先采用国际或行业通用的标准和规范，确保系统集成的一致性和互操作性2. 考虑可扩展性：集成方案应具备良好的可扩展性，以适应未来技术发展和需求变化，降低维护成本。
3. 强调安全性：在设计集成方案时，要充分考虑数据安全和系统安全，采取有效的防护措施，防止潜在的安全威胁集成方案需求分析1. 明确测量需求：对三坐标测量系统的性能指标、精度、测量范围等进行详细分析，确保集成方案满足实际应用需求2. 考虑用户需求：深入了解用户的使用习惯、操作技能和培训需求，设计人性化的操作界面和操作流程3. 综合评估成本效益：在满足性能需求的前提下，综合考虑成本、时间和资源，制定合理的集成方案。
