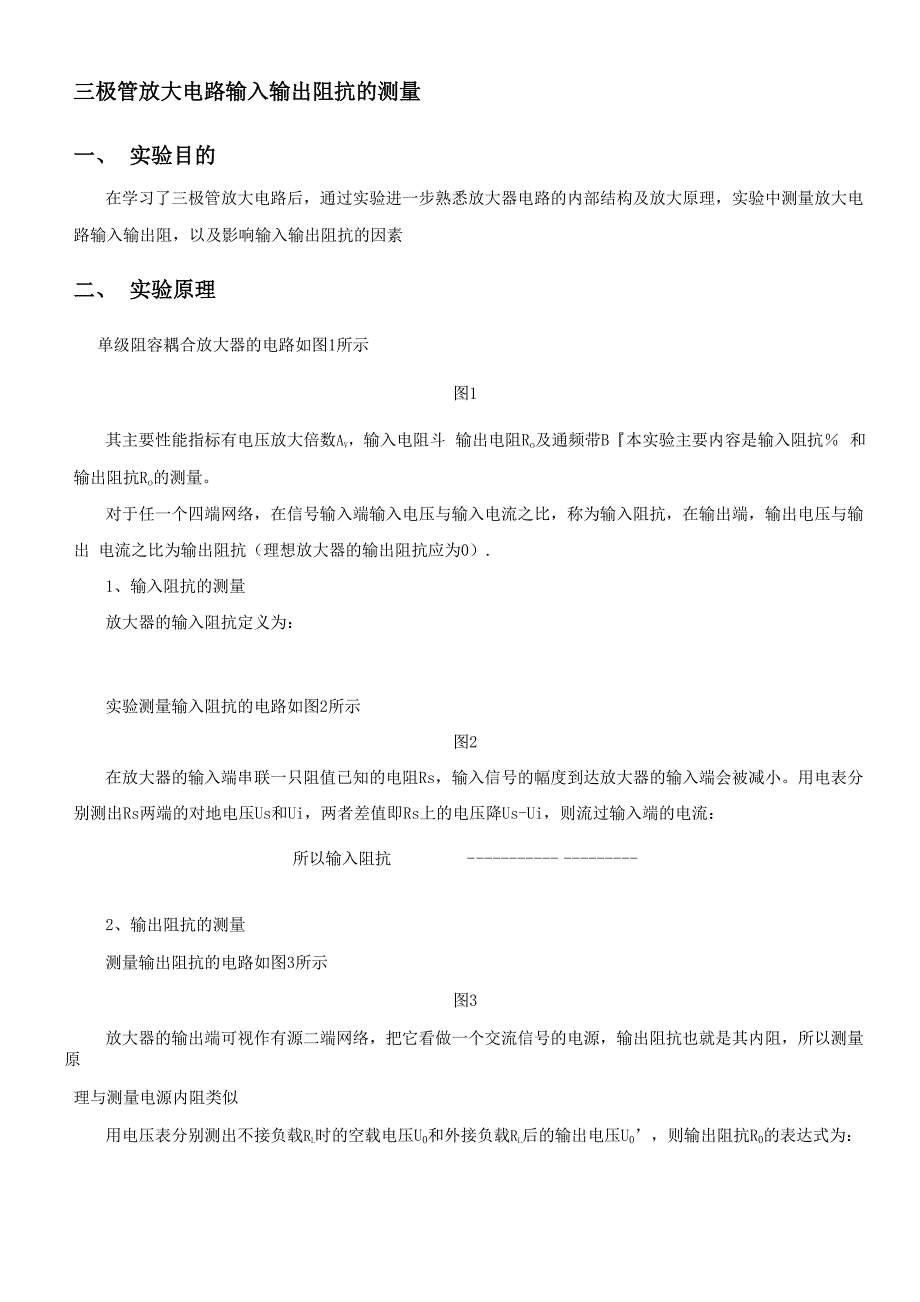

三极管放大电路输入输出阻抗的测量一、 实验目的在学习了三极管放大电路后，通过实验进一步熟悉放大器电路的内部结构及放大原理，实验中测量放大电 路输入输出阻，以及影响输入输出阻抗的因素二、 实验原理单级阻容耦合放大器的电路如图1所示图1其主要性能指标有电压放大倍数Av，输入电阻斗 输出电阻Ro及通频带B『本实验主要内容是输入阻抗％ 和输出阻抗Ro的测量对于任一个四端网络，在信号输入端输入电压与输入电流之比，称为输入阻抗，在输出端，输出电压与输出 电流之比为输出阻抗（理想放大器的输出阻抗应为0）.1、输入阻抗的测量放大器的输入阻抗定义为：实验测量输入阻抗的电路如图2所示图2在放大器的输入端串联一只阻值已知的电阻Rs，输入信号的幅度到达放大器的输入端会被减小用电表分 别测出Rs两端的对地电压Us和Ui，两者差值即Rs上的电压降Us-Ui，则流过输入端的电流：所以输入阻抗 2、输出阻抗的测量测量输出阻抗的电路如图3所示图3放大器的输出端可视作有源二端网络，把它看做一个交流信号的电源，输出阻抗也就是其内阻，所以测量原理与测量电源内阻类似用电压表分别测出不接负载Rl时的空载电压U0和外接负载Rl后的输出电压U0’，则输出阻抗R0的表达式为：三、实验内容1、 实验器材放大器模拟实验箱、DA-16型晶体管毫伏表、示波器、信号源、导线等2、 实验步骤1、 如图连接电路。
Rs恒定，改变Ic，分别测量Us和Ui，计算输入阻抗2、 Ic恒定，改变Rc，分别测量Uo与U0’，计算输出阻抗3、 分析影响输入阻抗和输出阻抗的因素四、实验结果及分析1、输入阻抗的测量:2、输出阻抗的测量Ic恒定，改变RcRs恒定，改变I?（电路参数：R=100kQ : Vb恒定5mV, f=1kHz正弦波）Ic (mA)UA(mV)UB (mV)i(mA)Ri(Q)0.830050.002951694.9151.239050.003851298.7011.648450.004791043.8412.058050.00575869.565分析：可发现输入阻抗Ri随着Ic的增大而减小电路参数：,Ic=1mA 或 2mA,R=100kQ , Uo 恒定 6.2V,f=1kHz 正弦波，负载 R「=1kQ）Rc(kQ)Ic (mA)U0’（V）Ro(Q )0.512.81214.2860.523.2937.500215.5127.273226.116.393分析：可发现输出阻抗Ro会随Rc、Ic的改变而改变，规律为随着Rc、Ic的增大而减小，且Rc的变化对于Ro的影响更大五、实验结论实验中，在多个不同的条件下测得了三极管放大电路输入阻抗和输出阻抗，并发现了输入阻抗Ri随着Ic 的增大而减小、输出阻抗Ro会随Rc、Ic的增大而减小等影响因素。
